RSTN18D03A2

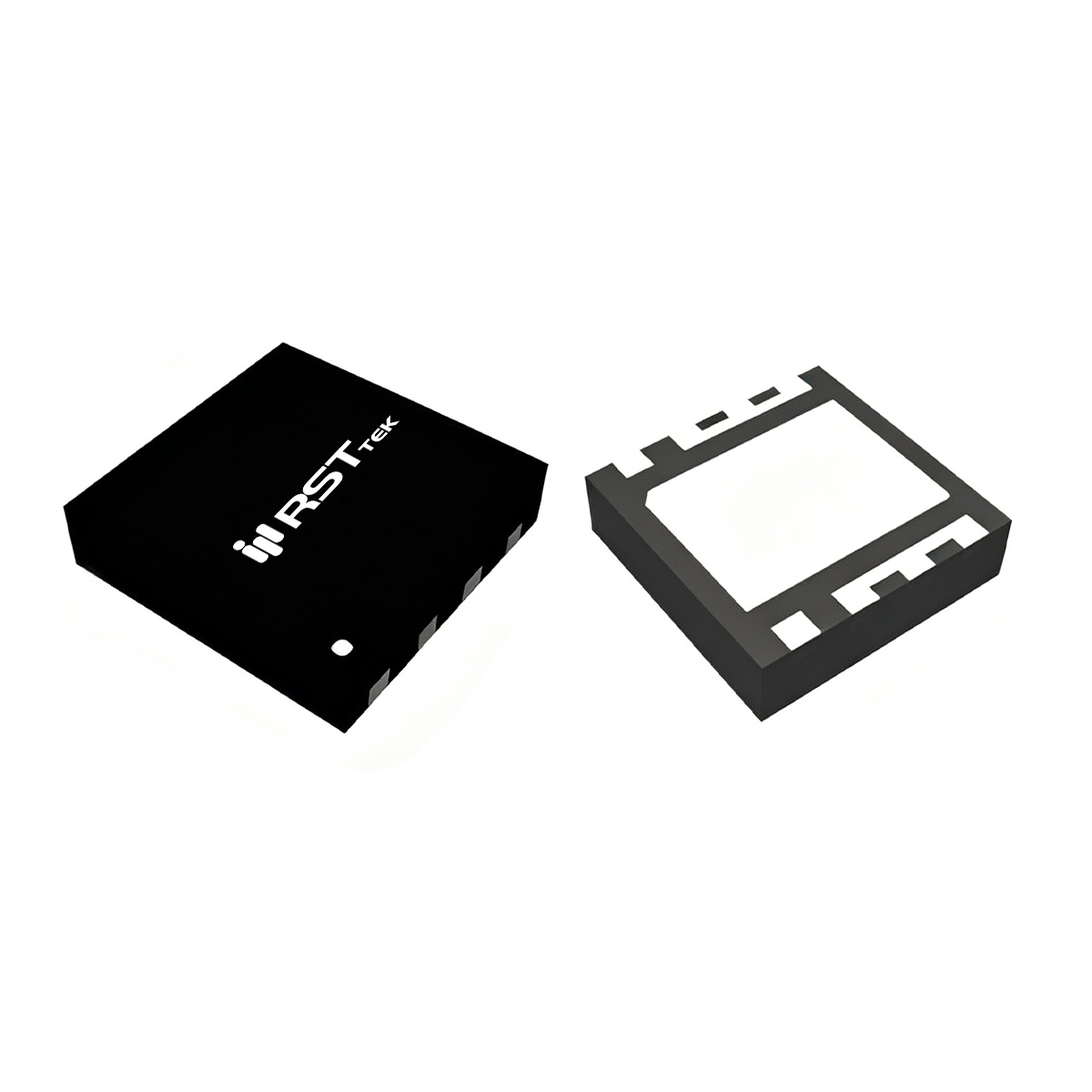

瑞斯特（RST）推出的RSTN18D03A2是一款低压双N沟道增强型功率MOSFET，采用PDFN3.3×3.3‑8L超紧凑封装，内部集成两颗独立N沟道单元，专为笔记本计算机、便携设备及电池供电系统的电源管理设计。器件额定漏源电压18V，栅源电压±10V，在V_GS=4.5V条件下典型导通电阻R_DS(on)=3.0mΩ，在V_GS=2.5V时典型值仅为3.7mΩ，超低的驱动电压要求使其可直接由1.8V/2.5V/3.3V逻辑电平控制，非常适合低压便携系统。连续漏极电流额定高达60A（T_c=25℃，封装限制50A），脉冲电流达180A，体二极管连续电流60A。栅极阈值电压V_GS(th)典型值0.7V（范围0.5~1.0V），兼容1.8V逻辑驱动。零栅压漏电流典型值1μA（V_DS=14.4V，25℃），高温85℃时30μA，待机功耗极低。体二极管正向压降典型0.7V（I_SD=2A），反向恢复时间t_rr=18ns，恢复电荷仅6.2nC，超快恢复特性显著降低硬开关中的反向恢复损耗。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量达100mJ（L=0.1mH，I_AS=45A），确保在感性负载关断时具备可靠的雪崩耐受能力；同时集成ESD保护结构，提升生产和组装过程中的抗静电能力。

动态特性方面，RSTN18D03A2针对中高频开关进行了优化，突出低栅极电荷和低电容特性。典型总栅极电荷Q_g=35nC（最大50nC，V_DS=10V，V_GS=4.5V，I_D=13.5A），其中栅源电荷Q_gs=4.7nC，栅漏电荷Q_gd=11.5nC，米勒电荷适中，有助于降低驱动损耗并支持较高频率操作。输入电容C_iss=3775pF，输出电容C_oss=730pF，反向传输电容C_rss=525pF（V_DS=10V，f=1MHz），容值水平适合中低压大电流开关。栅极电阻R_G=3.6Ω，便于驱动匹配。开关时间参数：典型开通延迟t_D(on)=14ns，上升时间t_r=14.5ns，关断延迟t_D(off)=130ns，下降时间t_f=70ns（测试条件V_DD=10V，R_L=10Ω，R_G=6Ω，I_D=1A），开关速度可满足数十kHz至数百kHz的电源转换需求。热特性方面，结到外壳热阻R_θJC=3.5℃/W，最大功耗P_D=35W（T_c=25℃），在100℃壳温下降额至14W；结到环境热阻（稳态）78℃/W（1平方英寸2oz铜箔）。结温与存储温度范围覆盖-55℃~150℃，满足消费电子及工业级应用要求。

基于PDFN3.3×3.3‑8L封装（3.3mm×3.3mm，高度0.8mm）的超小尺寸与双N沟道集成优势，RSTN18D03A2可在极有限的空间内提供高达60A的电流处理能力，非常适合现代超薄笔记本、平板电脑及电池保护模块。典型应用场景包括：① 笔记本及平板电脑电源管理：用作CPU/GPU核心供电的多相Buck调节器中的功率MOSFET，低R_DS(on)和低Qg有助于提高VRM效率并减小散热器体积，双通道独立设计可分别控制不同电源轨。② 便携设备电池保护与充放电管理：双N沟道可配置为背靠背结构，实现单节或多节锂电池的充放电保护开关，超低导通电阻降低保护板压降，延长电池续航，18V耐压覆盖单节至3节锂电串联。③ 负载开关与电源多路复用：在智能手机、可穿戴设备及物联网模块中用作高侧或低侧负载开关，2.5V栅极驱动能力使其可直接由I/O口控制，无需额外电平转换。④ DC‑DC转换器（低压大电流同步降压）：用于5V/3.3V输出的负载点电源，双N沟道集成简化了同步整流级的布局，显著减小占板面积。工程设计中，建议栅极驱动电压采用4.5V以获取最低R_DS(on)，2.5V驱动时导通电阻稍有增加但仍可满足40A以下应用；PDFN封装底部散热焊盘需可靠接地并增加过孔散热；双路并联使用时可进一步降低总导通电阻，但需注意均流和对称布局。总体而言，RSTN18D03A2以其18V耐压、3.0mΩ超低导通电阻、2.5V逻辑兼容性及增强的UIS/R_g可靠性，为低压大电流便携电源管理提供了高度集成、性能优异的功率半导体方案。
