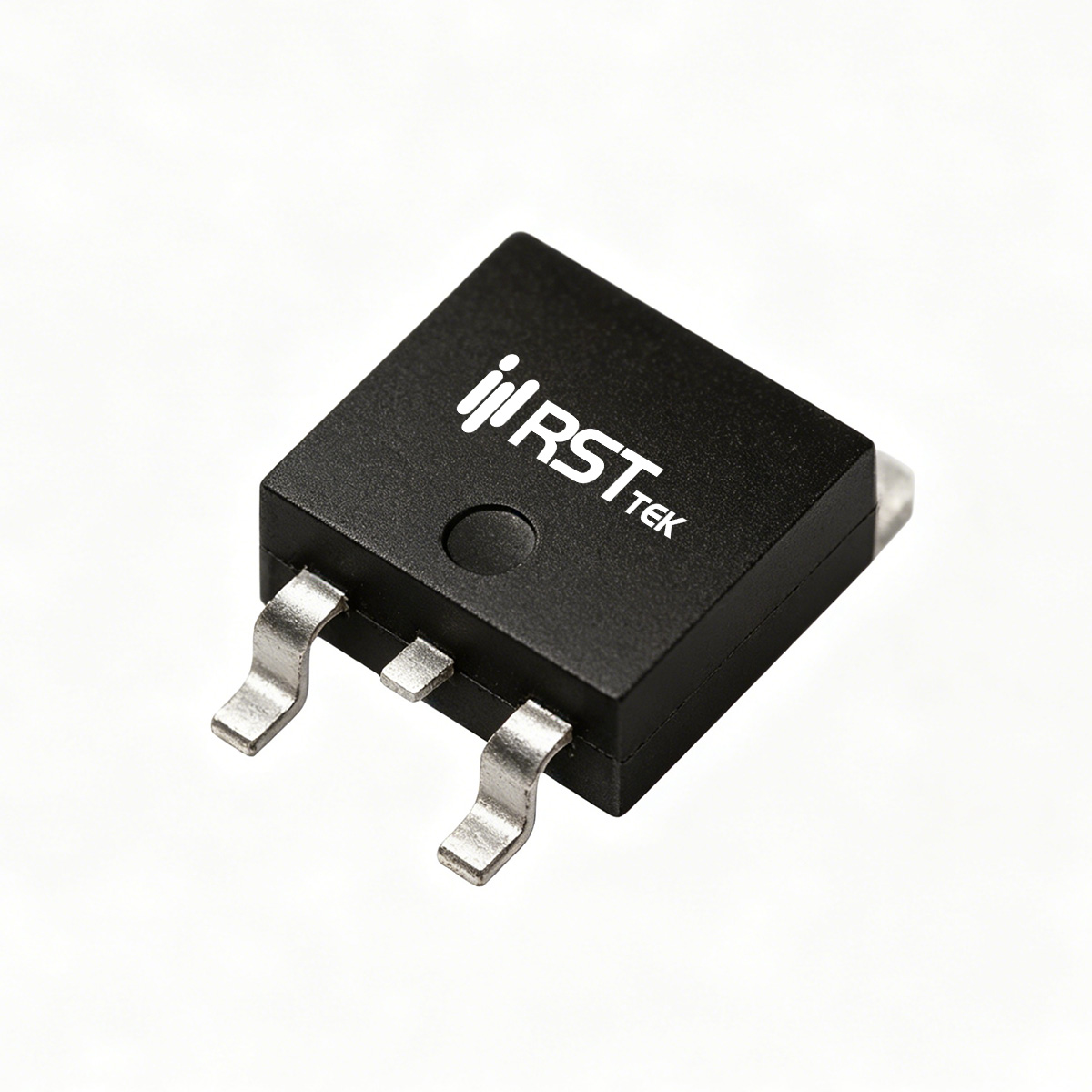

RST1060D

■ 器件架构与 TO-252 表贴设计
瑞斯特（RST）RST1060D 是一款面向中低压大电流功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 10A（每管脚 5A），反向重复峰值电压 VRRM = 60V。该电压等级非常适合 24V~48V 系统，如通信电源、POE 供电、电机驱动及工业控制电源。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。RST1060D 采用 TO-252（DPAK）表面贴装封装，其低高度、大散热焊盘设计完全兼容自动化 SMT 产线，适用于空间受限的高密度电源模块。主要极限参数：非重复峰值浪涌电流 IFSM = 150A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为工业及消费电子应用提供充足安全边际。

■ 低正向压降与高温漏电流控制
RST1060D 在 10A 总电流能力下实现了优异的导通损耗。在 IF = 5A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.64V，最大值不超过 0.67V，相比传统 60V/5A 肖特基管显著降低导通损耗，有助于提升电源转换效率并减小散热需求。反向漏电流 IR 在 VR = 60V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 60V（IC=0.5mA），提供充足电压裕度。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>200 kHz），在同步整流、反激变换器等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线进行精确的损耗估算。

■ 热设计：低热阻与高浪涌耐受
RST1060D 的 TO-252 封装专为表面贴装优化。金属散热片与 PCB 铜箔直接焊接，通过适当面积的敷铜（建议不小于 15mm×15mm，1oz 铜厚）和热过孔将热量高效传导至底层，可在不使用外加散热器的情况下承载 5A~7A 连续电流。典型结到环境热阻 RθJA 依赖于 PCB 设计，优化布局可显著降低温升。浪涌电流额定 150A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健。设计者应参考正向电流降额曲线，在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，节省 PCB 面积。TO-252 完全兼容回流焊工艺，降低装配成本，特别适合通信电源、POE 供电、工业控制等对空间和可靠性要求严苛的应用。

■ 主要应用领域
基于 60V 耐压、10A 载流能力、0.64V 低 VF 及 150A 浪涌耐受特性，RST1060D 适用于以下典型场景：
① 通信电源与 POE 供电模块 – 用于 48V 输入的以太网供电设备（PSE/PD）的整流或续流，低 VF 提升系统效率，TO-252 利于紧凑布局。
② 工业 DC-DC 变换器（24V/48V 输入） – 作为 Buck 或 Boost 拓扑中的续流二极管，宽结温范围适应恶劣工业环境。
③ 低压电机驱动与变频器 – 在 48V 以下 BLDC 电机驱动中作为续流二极管，高浪涌能力抵御电机反电动势尖峰。
④ 电动工具与电池充电保护 – 在 36V~48V 电池充电回路中作为防反灌或输出整流二极管，低功耗减少发热。
⑤ 太阳能光伏优化器与储能系统 – 用于 48V 光伏系统的防反灌保护，宽结温范围适应户外环境。
⑥ 可编程电源与测试设备 – 提供高效整流，TO-252 便于自动化贴装。综上，瑞斯特 RST1060D 凭借 60V/10A 的低损耗肖特基技术、保护环加固设计及 TO‑252 表贴封装，为需要中等电压裕度、高效率与紧凑布局的电源系统提供了理想的整流与续流解决方案。
