SN74HC02D
SN74HC02D 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- SOP14
- 产品说明:
- Quad 2-input NOR gate
- 工作电压:
- 2 V to 6 V
■ 器件概述与封装

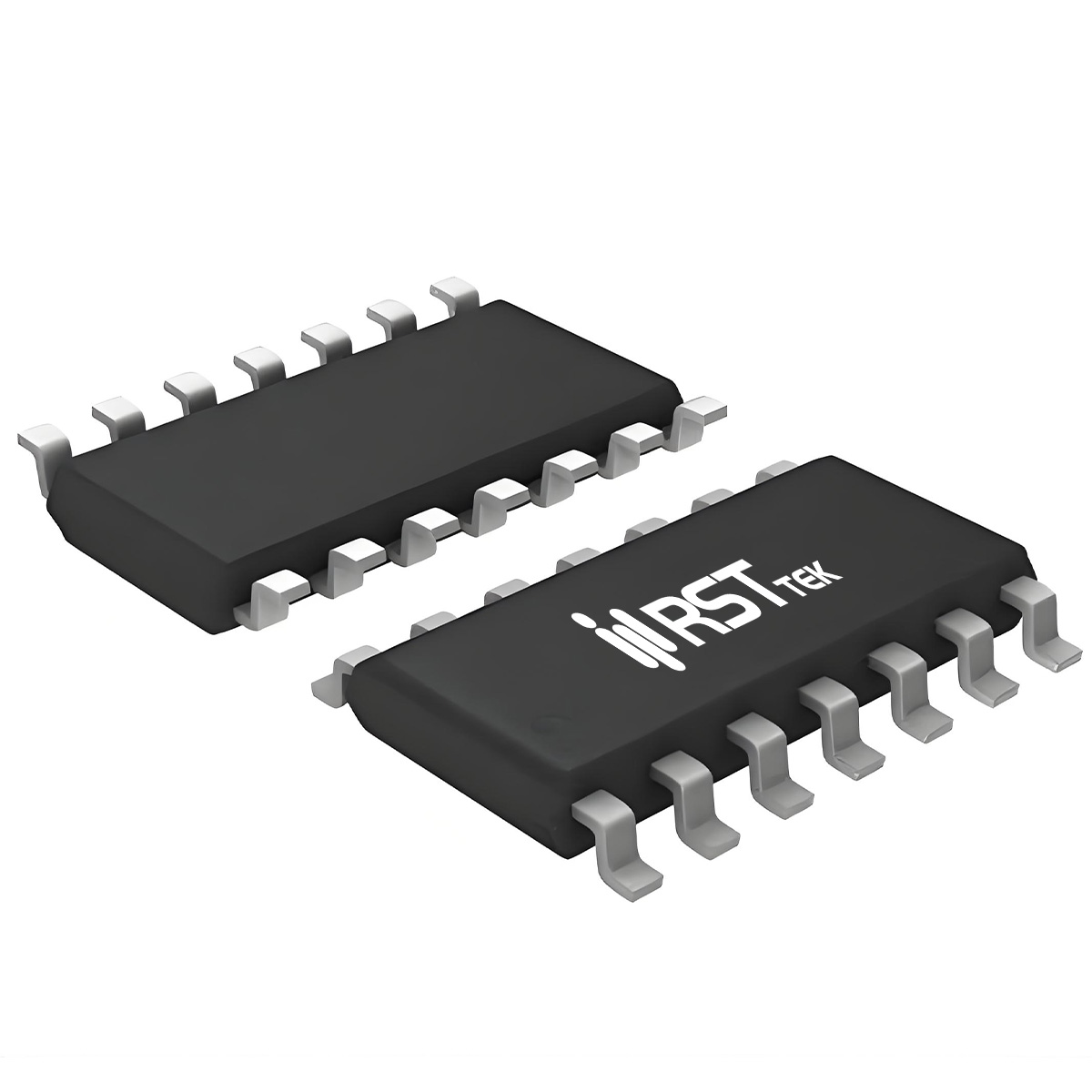

瑞斯特（RST）SN74HC02D 是四路2输入或非门，供电 2.0V~6.0V，兼容3.3V/5V。每路独立或非门，当两个输入均为低电平时输出高电平，任一输入为高电平时输出低电平。输入端口内置钳位二极管，可通过限流电阻将输入接口至高于VCC的电压，增强灵活性。封装 SOP-14L，尺寸 8.65×3.9mm，引脚间距1.27mm，适合通用PCB布局；同系列还提供TSSOP-14L薄型封装。工作温度 -40~125℃，符合JEDEC标准（JESD8C、JESD7A），ESD防护HBM>3500V、CDM>2000V，闩锁性能超过 250mA，可靠性高。
■ 核心电气参数与动态性能
静态电流典型值 ICC 在 6.0V 下为 20μA（最大 40μA），输入漏电流 ±1μA。高电平输出 VOH 在 4.5V、-4.0mA 负载下最小 3.84V；低电平输出 VOL 在 4.5V、4.0mA 负载下最大 0.33V。传播延迟 tpd 在 5V、15pF 负载下典型 15ns（最大 20ns），2V 时典型 35ns（最大 40ns）。输出上升/下降时间 tt 在 5V 下典型 4ns（最大 5ns）。功耗电容 Cpd 典型 18pF，功耗低，适合中等速度逻辑应用。
■ 四通道或非逻辑与宽压兼容优势
SN74HC02D 集成四路独立2输入或非门，减少多路逻辑运算器件数量，节省PCB面积并简化布板。或非门是通用逻辑门，可用于实现反相、与门（通过德摩根定律）等组合逻辑，功能灵活。宽压 2.0~6.0V 支持3.3V和5V直接互连，无需额外电平转换。输入钳位二极管允许输入信号超过VCC（通过限流电阻），在混合电压系统中提供额外保护。CMOS工艺带来极低静态功耗（20μA典型），适合电池供电设备。SOP-14L封装兼容主流自动化贴装工艺，TSSOP-14L选项则进一步适应高密度板级设计。器件在全温范围内保持优异的电气一致性，闩锁性能超过 250mA，增强系统抗浪涌能力。
■ 典型应用场景
SN74HC02D 作为通用CMOS逻辑器件，广泛适用于各类数字控制系统：
• 组合逻辑与信号控制：实现或非逻辑函数、信号禁止、状态机译码等，替代分立门电路，简化设计。
• 工业自动化与仪器仪表：PLC I/O扩展、传感器信号调理、报警逻辑生成等，宽压范围适应工业现场多样电源。
• 消费电子与便携设备：智能家居控制板、可穿戴设备主控中的使能逻辑、按键扫描译码等，低功耗和宽压兼容性便于设计。
• 电源管理：多路电源使能信号组合、保护逻辑控制、系统复位电路等，利用或非门灵活构建时序逻辑。
选型时注意输入信号摆幅须在 0~VCC 内（过压输入需串限流电阻），传播延迟随供电电压降低而增加，设计高频电路时需参考数据手册时序参数。
