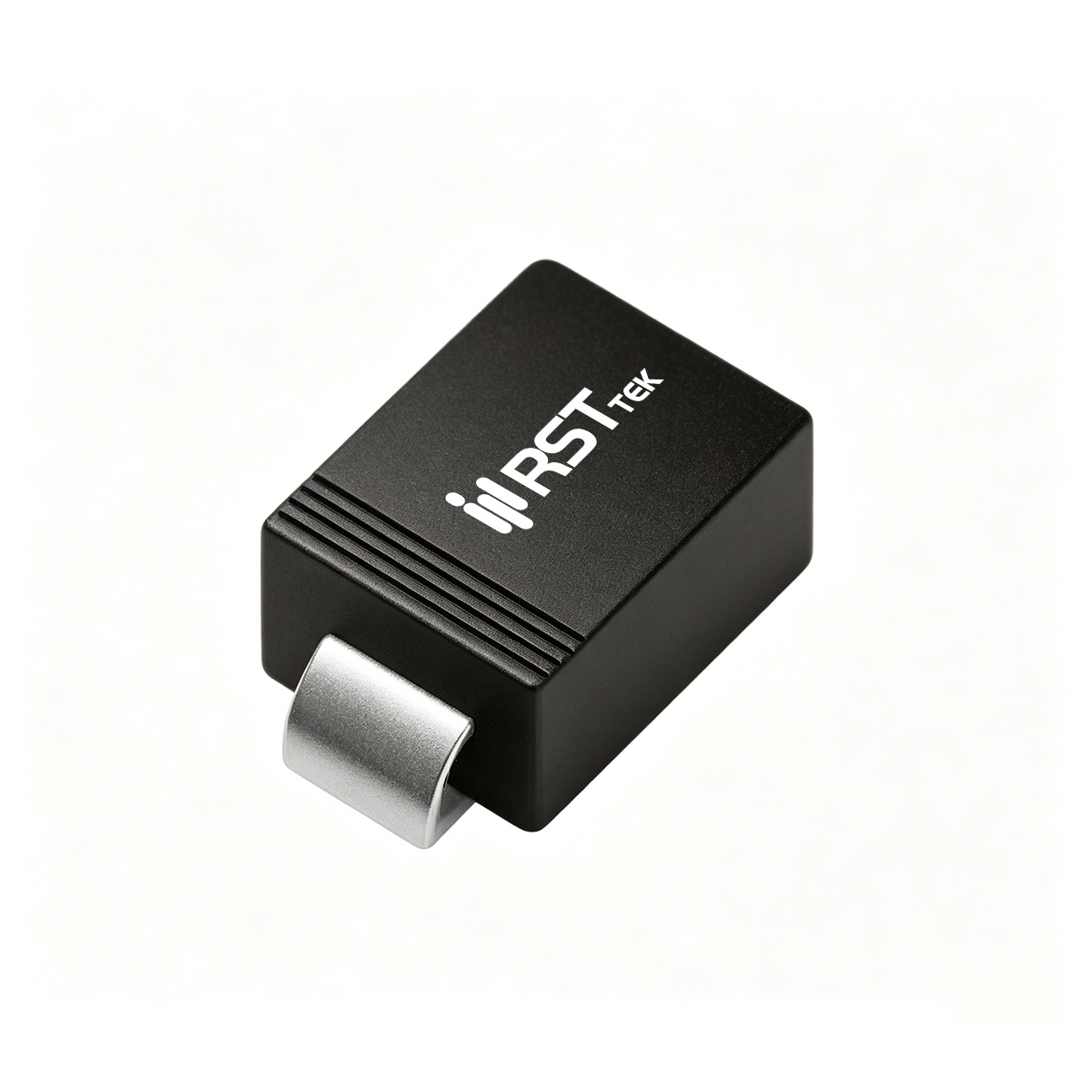

S3M

在开关电源、工业设备、LED照明及家用电器中，整流二极管需要具备更高的电流余量、宽电压覆盖和强浪涌耐受能力。瑞斯特（RST）推出的 S3A-S3M 系列表面贴装整流器，采用 SMB（DO-214AA） 紧凑封装，专为3A输出电流和50V至1000V反向电压应用而设计。该系列覆盖 50V、100V、200V、400V、600V、800V、1000V 七个电压等级（对应型号 S3A、S3B、S3D、S3G、S3J、S3K、S3M），最大平均整流输出电流 IF(AV) 为 3.0A，峰值正向浪涌电流 IFSM（8.3ms 单半正弦波，JEDEC 法）高达 90A，可承受电源上电、雷击或感性负载关断时的严重瞬态冲击。器件采用玻璃钝化芯片，具有低反向漏电流和高正向浪涌能力，塑料封装符合 UL 94V-0 阻燃等级。工作结温和存储温度范围均为 -55℃~+150℃，符合 RoHS 和无卤素标准。SMB 封装尺寸约为 4.70mm×3.80mm×2.30mm，适合自动化表面贴装生产。

根据电气特性（TA=25℃），该系列所有型号在 IF=3.0A 时最大正向压降 VF 为 1.1V，导通损耗较低，有助于提升大电流下的电源转换效率。反向漏电流 IR 在额定直流阻断电压下，TA=25℃ 时最大 5μA，TA=125℃ 时最大 100μA，高温漏电控制良好，可适应宽温度工作环境。典型结电容 CJ 在 1MHz、4V 反向偏置下为 35pF，适用于几十 kHz 至几百 kHz 的工频和中频整流应用。热阻参数：结到环境 RθJA 为 48℃/W，结到外壳 RθJC 为 16℃/W。在 3A 连续电流下，建议 PCB 敷铜面积不小于 2.0"×2.0"（5×5cm）以确保良好散热。与 2A 整流管相比，S3M 系列提供 50% 更高的电流能力，同时保持相同的封装尺寸，方便设计升级。

典型应用场景： S3A-S3M 系列凭借 3A 电流能力、50V-1000V 宽耐压和 90A 浪涌耐受，广泛适用于：① 大功率电源适配器与充电器——60W-90W 笔记本电脑适配器、快充充电器、工业电源的输入桥式整流或输出整流；3A 能力覆盖更高功率等级。② LED 照明驱动：用于 50W 以上 LED 路灯驱动、工矿灯电源的整流桥，以及输出续流二极管；90A 浪涌能力可抵御电网雷击感应。③ 家用电器与工业设备：空调、冰箱、洗衣机控制板的电源整流电路，以及变频器辅助电源、电焊机控制电源。④ 反极性保护与续流：串联于直流电源输入端防止反接，或并联于大功率电磁阀、接触器线圈吸收关断反峰。⑤ 高压小功率开关电源：如三相电表、光伏逆变器辅助电源。选型时根据最大反向工作电压选择对应型号（如 220V 交流整流后约 311V，选用 S3G 或 S3J；380V 交流整流后约 540V，选用 S3K 或 S3M）。在 PCB 布局中，应确保二极管有足够散热铜皮（3A 电流时建议敷铜面积 ≥ 80mm²），并尽量缩短引线长度。SMB 封装兼容回流焊工艺（峰值 +260℃），以卷带包装供货（约 3,000 片/卷）。

从封装与组装角度，SMB（DO-214AA）封装尺寸标准：长度 4.20~4.70mm，宽度 3.30~3.95mm，高度 2.00~2.45mm，引脚为无铅镀锡，可焊性满足 MIL-STD-750 方法2026。推荐的焊盘设计可参考标准 SMB 封装，确保散热良好。回流焊曲线符合 J-STD-020 无铅工艺：预热 +150℃~+200℃（60~180 秒），液相 +217℃（60~150 秒），峰值 +260℃（+0/-5℃，20~40 秒），升温/降温斜率分别 ≤3℃/秒和 ≤6℃/秒。总体而言，瑞斯特（RST）S3A-S3M 系列表面贴装整流器以 50V~1000V 宽耐压、3A 电流、1.1V 低正向压降、35pF 结电容和 90A 浪涌耐受，成为中大功率高压整流、续流和反极性保护的理想选择。无论是在工业电源还是高功率消费电子中，该系列都能以高可靠性和高性价比满足 3A 级整流需求。
