RSTTG50N10YX

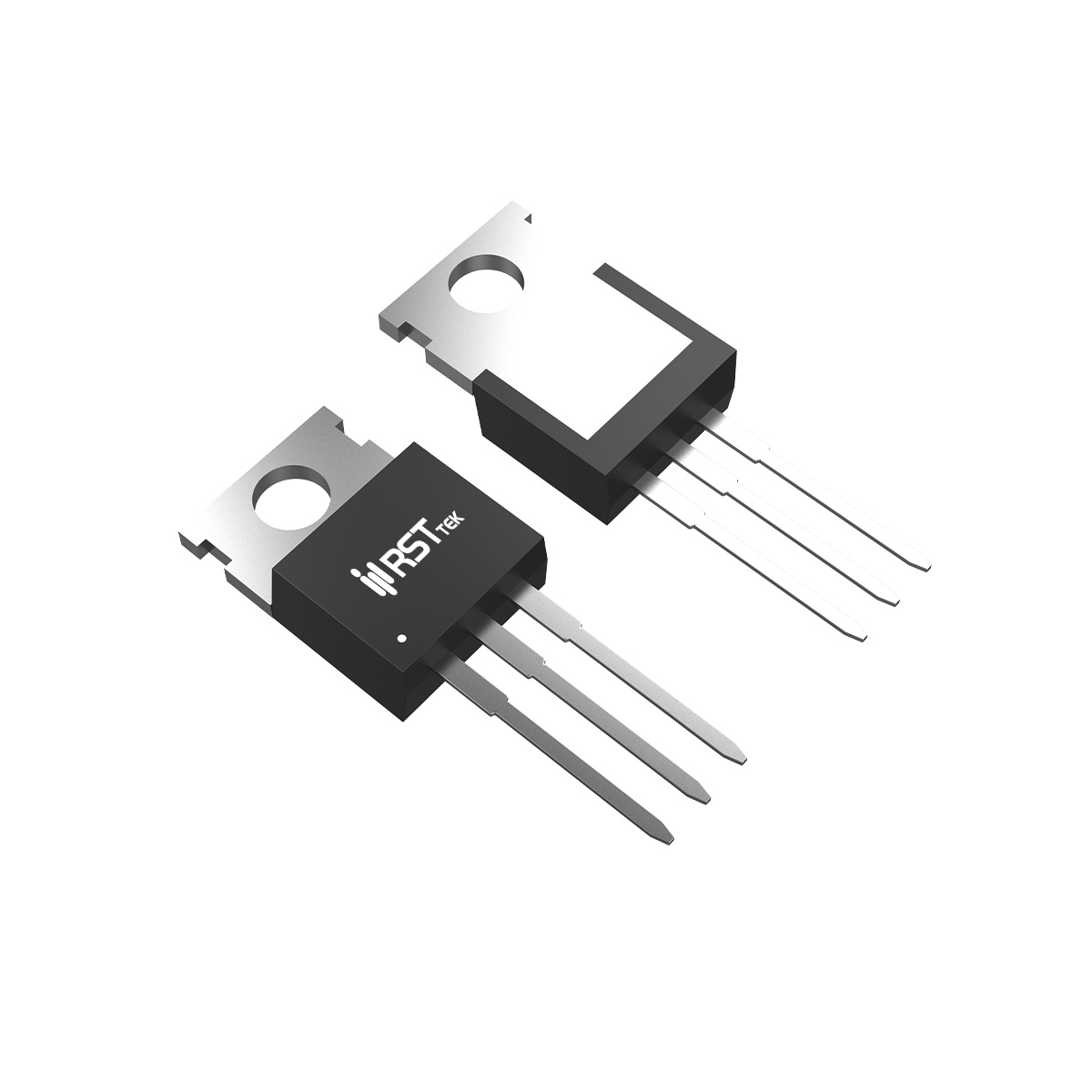

瑞斯特（RST）推出的RSTTG50N10YX是一款100V N沟道功率MOSFET，采用先进的沟槽工艺技术，在10V栅极驱动下典型导通电阻低至18mΩ，在4.5V低压驱动下典型值为28mΩ，兼顾了低开关损耗与驱动灵活性。该器件连续漏极电流额定值为50A（Tc=25℃），脉冲电流达150A，最大耗散功率41W（Tc=25℃），结温范围-55℃~150℃，采用行业标准TO-220封装，热阻结到外壳为3℃/W。RSTTG50N10YX的栅极阈值电压典型值处于中等水平（具体见数据手册曲线），兼容常见的12V或10V驱动电路。100V的击穿电压为48V、60V母线系统提供了充足的安全裕量，适用于电信电源、工业DC-DC转换以及LED背光驱动等需要中压大电流开关的应用。此外，该器件经过100% UIS（非钳位电感开关）与R_g测试，确保每颗产品具备一致且可靠的雪崩特性，提升了系统在感性负载切换时的鲁棒性。

RSTTG50N10YX在雪崩耐受能力上表现出色：单脉冲雪崩能量E_AS达81mJ（L=0.5mH，I_AS=18A，起始结温25℃），能够安全吸收电机绕组、变压器漏感或线路寄生电感产生的反峰能量，避免器件失效。从热性能角度，结到外壳热阻3℃/W配合150℃最高结温，在Tc=100℃时仍可支持37.5A连续电流，适合中等功率密度且需要自然冷却或有限散热的设计。典型输出特性曲线显示，RSTTG50N10YX在V_GS=10V时饱和压降低，线性区斜率陡峭，充分体现了低导通电阻优势。动态参数方面，输入电容C_iss、输出电容C_oss和反向传输电容C_rss典型值可在数据手册电容曲线中查阅，较低的栅极电荷（Q_g）有助于减小开关损耗，尤其适用于100kHz~500kHz的DC-DC转换器。此外，体二极管反向恢复特性经过优化，在同步整流拓扑中可降低死区时间损耗和电压尖峰。器件符合RoHS标准且无铅，满足绿色电子制造要求。

针对中压功率变换场景，RSTTG50N10YX的应用优势显著。第一，DC-DC转换器（降压/升压）：在通信设备、工业电源的48V输入降压变换中，18mΩ导通电阻大幅降低原边开关或同步整流的导通损耗，提升效率至97%以上。其100V耐压可承受输入电压瞬态过冲，增强系统可靠性。第二，同步整流：在反激或正激变换器的次级侧，作为同步整流管替代肖特基二极管，尤其在输出20V/30A级别时显著降低整流管压降，减少发热。第三，LED背光驱动与Boost升压：用于大尺寸液晶电视或显示器的LED背光升压电路，RSTTG50N10YX可承受升压输出端的较高电压（最高100V），同时低导通电阻减小开关管功耗，延长背光模块寿命。第四，电机驱动与负载开关：对于48V系统下的直流有刷电机、步进电机或小型BLDC，其50A连续电流能力和高脉冲电流裕量可应对启动和堵转工况，且UIS能力保障感性关断安全。设计中需注意：推荐栅极驱动电压为10V以获得最低导通电阻；在热设计方面，依据RθJC=3℃/W计算散热要求，确保外壳温度不超过100℃以维持额定电流。当开关频率高于200kHz时，可结合栅极驱动电阻优化开关速度与EMI平衡。

综合来看，瑞斯特RSTTG50N10YX在100V/50A等级上实现了低导通电阻、良好热特性与高雪崩能量的均衡，为中压DC-DC转换、同步整流及LED背光驱动等应用提供了可靠且高效的功率开关选择。设计人员可利用其标准TO-220封装简化散热安装，同时凭借100% UIS筛选降低现场失效率。相比同类产品，RSTTG50N10YX在4.5V栅极驱动下仍保持28mΩ典型导通电阻，为低压驱动系统（如使用5V逻辑的控制器）提供一定程度的兼容性。在实际工程中，建议参考数据手册中的开关时间、栅极电荷及安全工作区（SOA）曲线进行精确损耗评估，以充分发挥该器件的性能潜力，构建高功率密度的电源系统。
