RSTTG100N046

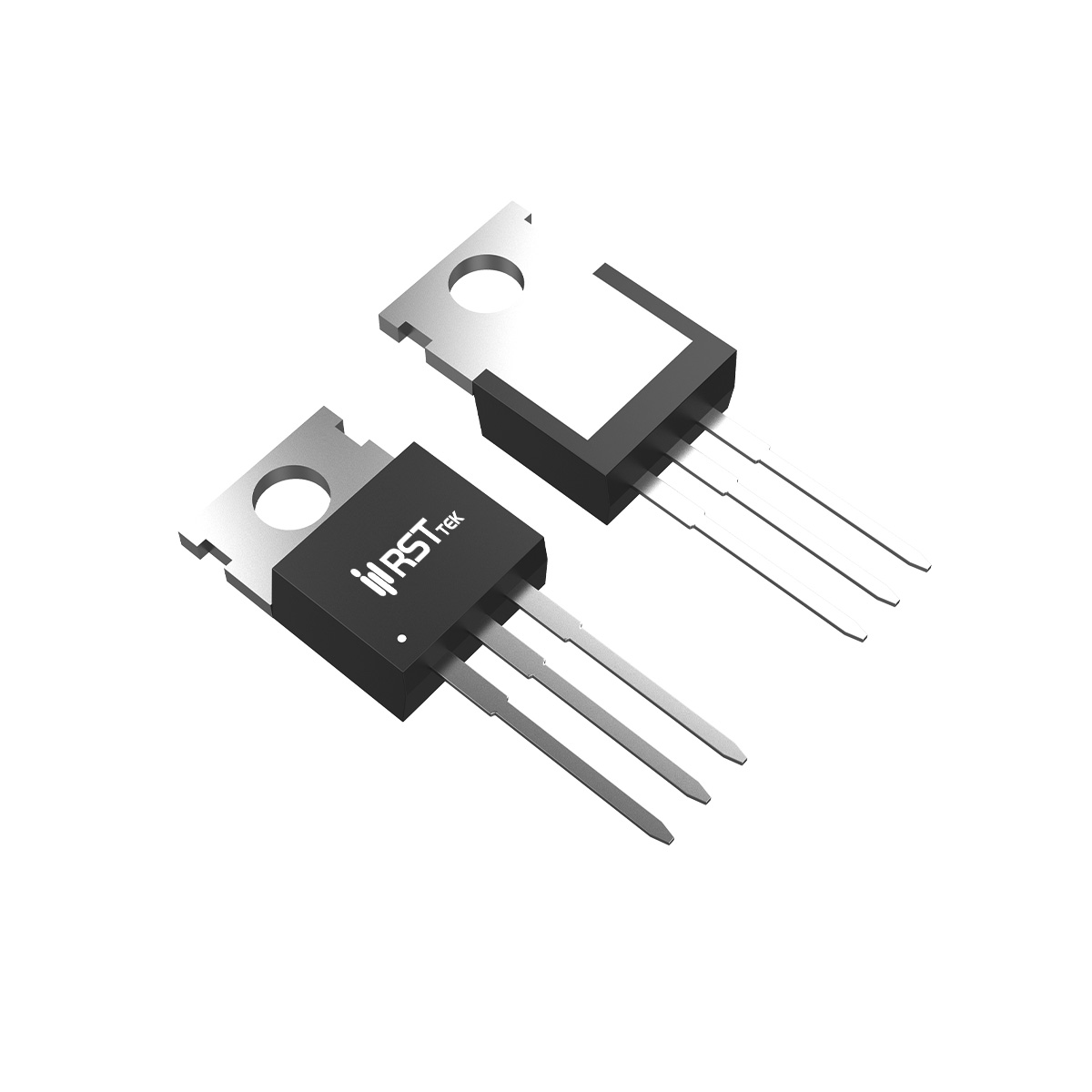

瑞斯特（RST）推出的RSTTG100N046是一款面向高功率密度中压系统的N沟道功率MOSFET，击穿电压100V，在10V栅极驱动下典型导通电阻低至4.6mΩ，最大仅为5.5mΩ，处于同电压等级器件的一流水平。器件采用TO-220封装，连续漏极电流额定值高达120A（Tc=25℃，受限于键合线电流能力），脉冲电流达360A（Tc=25℃），最大耗散功率192W（Tc=25℃），结温范围-55℃~150℃，结到外壳稳态热阻仅为0.65℃/W，为高功率应用提供了优异的热管理基础。RSTTG100N046的栅极阈值电压典型值为3V（V_GS=V_DS, I_D=250μA），兼容标准10V MOSFET驱动器。该器件100%经过UIS（非钳位电感开关）与R_g测试，单脉冲雪崩能量E_AS达272mJ（L=0.5mH，I_AS=33A），确保在电机驱动、电源转换中感性关断工况下的可靠性。此外器件符合RoHS环保标准且无铅，满足绿色电子制造需求。

电特性方面，RSTTG100N046在V_GS=10V、I_D=40A条件下典型导通电阻4.6mΩ，导通损耗极低，尤其适用于低压大电流同步整流拓扑。动态参数表现均衡：输入电容C_iss典型值4450pF（V_DS=30V），输出电容C_oss=1420pF，反向传输电容C_rss=50pF；栅极电荷典型值Q_g=77nC（V_DS=50V，V_GS=10V，I_D=40A），其中栅源电荷Q_gs=20nC，栅漏电荷Q_gd=18nC，优化的米勒平台有助于降低开关损耗和驱动要求。开关时间典型值：开通延迟20ns，上升时间16ns，关断延迟74ns，下降时间118ns（V_DD=30V，R_G=6Ω，I_D=1A），使得该器件适用于数十kHz至数百kHz的硬开关电路。体二极管性能同样出色：正向压降V_SD典型值0.8V（I_SD=40A），反向恢复时间t_rr=65ns，反向恢复电荷Q_rr=135nC（dI_SP/dt=100A/μs），低Q_rr有助于减少硬开关拓扑中的二极管反向恢复损耗及电压尖峰，提升EMI性能。热瞬态阻抗曲线显示，对于短时脉冲负载（小于1ms），结到外壳热阻远低于稳态值0.65℃/W，允许短暂过载。

基于上述性能，RSTTG100N046适用于多个高要求功率变换领域。第一，高效率同步整流（SMPS）：在通信电源、服务器电源、网络设备电源的次级整流侧，120A电流能力与4.6mΩ导通电阻可大幅降低整流管压降，相比肖特基二极管效率提升2%~3%，尤其在100A级输出时优势显著；配合低栅极电荷特性，可适应高频同步整流拓扑。第二，不间断电源（UPS）：在UPS的DC-AC逆变级或电池升压电路中，作为功率开关承受硬开关工况，100V耐压为48V电池系统提供足够安全裕量，高雪崩能量吸收感性浪涌，增强系统鲁棒性。第三，高频硬开关电路：用于有源钳位正激、移相全桥等拓扑的初级开关，低C_rss与Q_gd减小米勒效应引起的开启损耗，低R_DS(on)降低导通损耗，提升整机效率。第四，电机驱动与负载开关：对于48V系统的大功率BLDC电机（如电动叉车、工业风机），120A连续电流和360A脉冲电流可从容应对电机启动和堵转峰值，同时0.65℃/W低热阻允许简化散热设计。设计时需注意：栅极驱动电压建议为10V以确保最低导通电阻；热设计需依据RθJC=0.65℃/W及实际功耗选择散热器，保证外壳温度不超过100℃以维持90A电流能力（Tc=100℃时额定值）。在多管并联应用中，器件经过R_g测试，栅极电阻典型值2.0Ω，有利于并联均流稳定。

综合来看，瑞斯特RSTTG100N046在100V电压等级实现了4.6mΩ的业界领先导通电阻，配合120A电流能力、低热阻和高雪崩耐受性，为中大功率同步整流、UPS及高频变换器提供了高性能功率开关方案。设计人员可参考数据手册中的SOA（安全工作区）曲线、开关时间曲线及栅极电荷曲线，精确评估不同工况下的损耗与温升。与同类器件相比，RSTTG100N046在导通电阻与栅极电荷的优值（FOM = R_DS(on) × Q_g）上表现突出，有助于在效率与开关频率之间取得最佳平衡。该器件的推出为100V功率系统提供了兼具低传导损耗和高可靠性的技术选择，适用于新一代高效电源及电机驱动设计。
