RSTT98P06

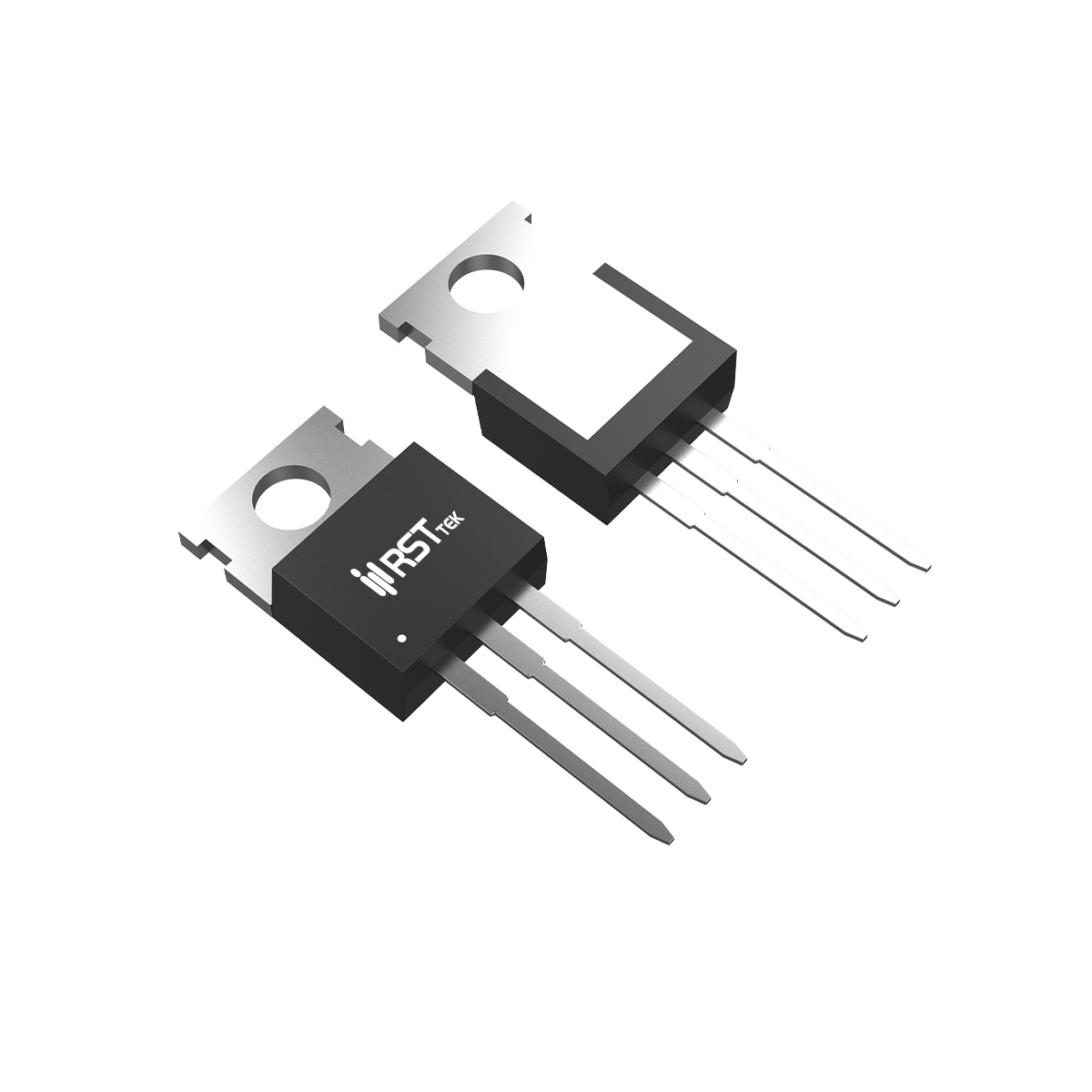

瑞斯特（RST）推出的RSTT98P06是一款-60V P沟道增强型功率MOSFET，采用先进的沟槽工艺，在负压系统中提供极低的导通电阻：典型值6mΩ（@V_GS=-10V）和7mΩ（@V_GS=-4.5V），显著降低高侧开关的导通损耗。该器件采用TO-220封装，支持-98A连续漏极电流（Tc=25℃，封装限制），脉冲电流额定值达-294A（Tc=25℃），栅源电压耐受范围为±20V，最高结温150℃，存储温度范围-55℃~150℃。P沟道MOSFET在系统架构中具有独特的便利性：当栅极驱动为低电平时即可导通，无需额外的电荷泵或高压侧驱动器，尤其适合电池保护、电源路径管理以及负载开关等应用。RSTT98P06的栅极阈值电压典型值为-1.7V（V_GS=V_DS, I_D=-250μA），兼容低压逻辑驱动（如3.3V/5V MCU），同时在4.5V驱动下仍保持低导通电阻，简化了低压便携设备的栅极驱动设计。

针对电机驱动、感性负载切换及热插拔等恶劣工况，RSTT98P06具备经过100% UIS（非钳位电感开关）与R_g测试的坚固性。单脉冲雪崩能量E_AS达440mJ（L=0.5mH，I_AS=-42A，起始结温T_j=25℃），能够可靠吸收负载回路寄生电感产生的反峰能量，避免器件失效。热性能方面，结到外壳稳态热阻RθJC为1.5℃/W，结到环境热阻RθJA为62.5℃/W，结合150℃最高结温，在Tc=100℃时仍可支持-39A连续电流，适合中等功率密度设计。动态特性上，典型输入电容C_iss=2780pF（V_DS=-20V，f=1MHz），栅极电荷Q_g典型值为63nC（V_DS=-20V，V_GS=-10V，I_D=-25A），开关速度与损耗平衡良好；体二极管反向恢复电荷Q_rr=18nC，反向恢复时间t_rr=29ns（dI/dt=100A/μs），有助于减少硬开关拓扑中的尖峰损耗。器件同时满足RoHS与绿色无铅要求，适用于环保型电子设备。

RSTT98P06的典型电特性曲线显示，其导通电阻在结温25℃至150℃范围内呈正温度系数，有利于并联均流和热稳定性。阈值电压随温度升高而降低，符合MOSFET标准物理特性。安全工作区（SOA）曲线覆盖宽直流及脉冲区域，设计人员需根据实际散热条件和脉冲宽度进行热校核。相较于同等电流等级的N沟道MOSFET，P沟道器件省去了高压侧驱动电平转换电路，在电池供电设备中优势尤为明显。例如，在单节或双节锂电池保护板中，RSTT98P06可作为充电/放电保护开关，利用其-60V耐压承受电池组反接或过压瞬态，同时超低导通电阻减小系统内阻损耗。另外，该器件经过R_g筛选，栅极电阻典型值3.2Ω，降低了寄生振荡风险，在多管并联应用中提供更一致的开关行为。

基于上述特性，RSTT98P06适用于多种负压或高侧开关场景：第一，电池保护和电源路径管理：在便携设备、BMS或电动工具中，作为主回路开关，利用P沟道简化的驱动逻辑实现过流、欠压保护，-98A电流能力满足大功率电池包需求。第二，负载开关与热插拔：服务器、通信设备中的-48V配电系统，RSTT98P06可直接由控制逻辑驱动，导通电阻仅6mΩ，大幅降低压降；高雪崩能量使其安全吸收热插拔瞬间的浪涌电流。第三，DC-DC转换器（负压或反激拓扑）：在反激变换器原边钳位或负电压输出的降压电路中，P沟道MOSFET可简化驱动设计。第四，电机驱动中的高侧开关：对于小型直流有刷电机或BLDC的高侧驱动，利用P沟道直接连接电源正极，无需自举电路，降低EMI和设计复杂度。设计时需注意：栅极驱动电压不应超过±20V，为保证最低导通电阻推荐V_GS=-10V；当外壳温度超过100℃时，需根据热阻降额使用连续电流。总体而言，瑞斯特RSTT98P06在-60V P沟道领域实现了低导通电阻、高雪崩耐量与简洁驱动的统一，为工程师提供了高可靠性的高压侧功率开关方案。
