RSTT7N65

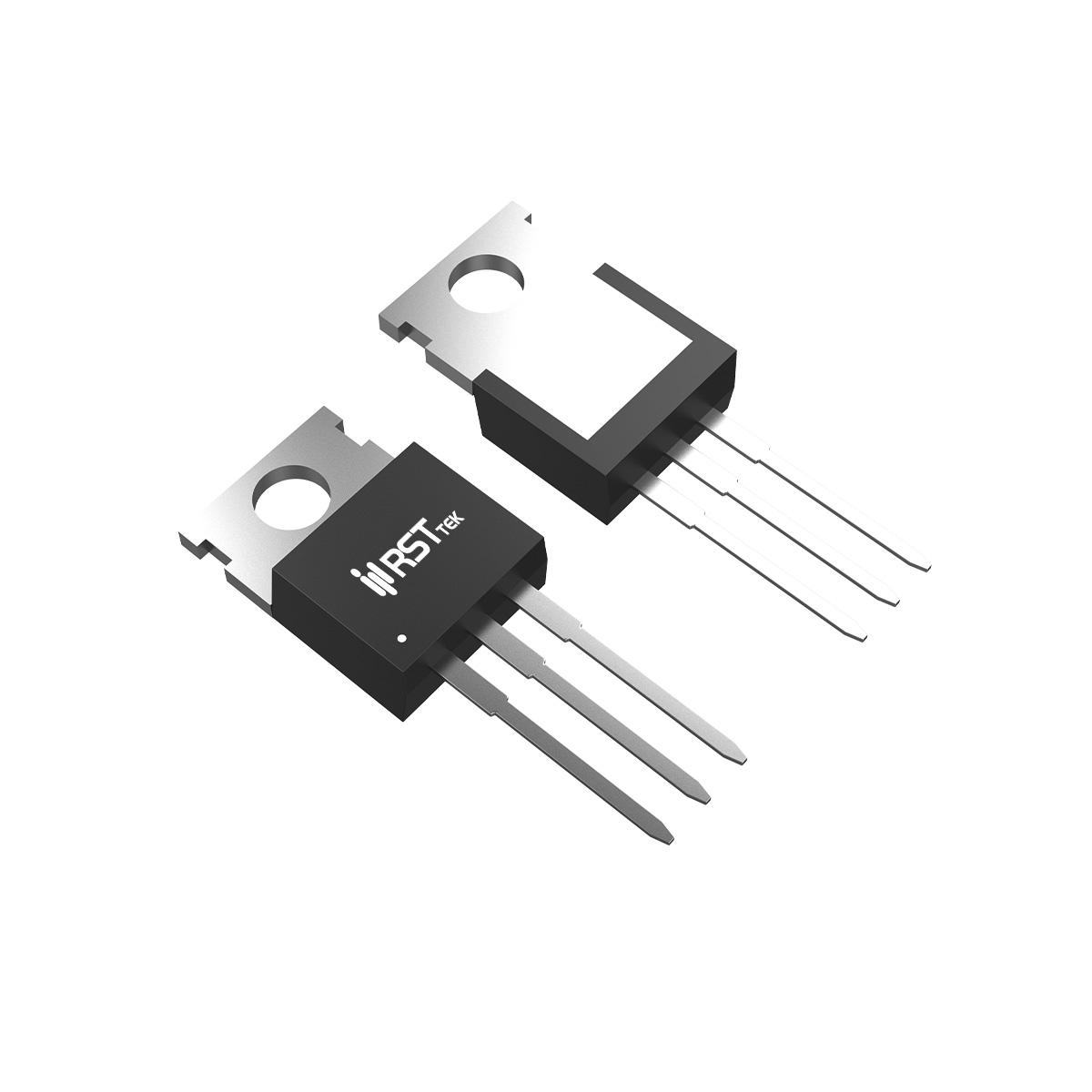

在开关电源（SMPS）、不间断电源（UPS）及适配器等高压应用中，650V电压等级的MOSFET需要兼顾低导通损耗、高耐压与坚固的雪崩特性。瑞斯特（RST）推出的RSTT7N65 N沟道功率MOSFET，采用先进平面/沟槽工艺，在TO-220封装内实现了优异的性能平衡。其漏-源击穿电压V_DSS = 650V，连续漏极电流7A（T_C=25℃），脉冲电流能力经测试达15A（受限于键合线）。导通电阻典型值在V_GS=10V条件下为1.2Ω，在高压MOSFET中处于合理水平，有助于降低一次侧导通损耗。器件通过100% UIS（非钳位感性开关）测试，具备雪崩耐量额定（单脉冲雪崩能量E_AS = 356mJ），同时栅源电压耐受范围±30V，提升了驱动安全裕度。RSTT7N65无铅绿色且符合RoHS规范，为高压电源设计提供高可靠性选择。

高压开关应用对动态特性和dv/dt耐受能力有严格要求。RSTT7N65具备50V/ns的MOSFET dv/dt ruggedness，能够抵抗快速电压变化引起的误触发或损坏，特别适用于谐振变换器和硬开关拓扑。其典型栅极电荷参数优化了开关损耗：在V_DS=520V、I_D=6A条件下，总栅极电荷适中，配合低栅极电阻可降低驱动损耗。器件体二极管具备快恢复特性，适合用于钳位电路或反激变换器中的续流路径。通过100% UIS筛选，确保每颗MOSFET在变压器漏感尖峰、异常过压等苛刻工况下能够安全吸收能量，防止二次击穿。结合数据手册中提供的开关时间测试电路，工程师可通过栅极驱动电阻（典型10Ω~30Ω）调节开关速度，在EMI和效率之间取得平衡。RSTT7N65的鲁棒性设计使其在反激、正激及LLC拓扑中均能稳定工作，尤其适用于需要耐受浪涌和电压尖峰的工业电源。

热管理是高压MOSFET可靠运行的基础。RSTT7N65采用TO-220封装，结到外壳热阻R_θJC = 1.45℃/W，在T_C=25℃条件下最大功率耗散86W；当外壳温度升至100℃时，耗散能力为34.4W。结到环境热阻（R_θJA）为62.5℃/W，建议在实际应用中搭配散热片使用：典型设计需选用足够面积的散热器并涂覆导热硅脂，以确保结温不超过150℃极限。对于7A连续电流的反激电源，需根据实际工作条件（如开关频率、占空比）进行热仿真，必要时降低热阻或增加风扇散热。器件的R_DS(on)具有正温度系数，有利于在高温条件下避免热失控，且便于多管并联扩流。设计时还应参考热瞬态阻抗曲线评估短时过载温升，确保长期可靠性。

基于650V耐压、7A电流能力及雪崩耐量特点，RSTT7N65适用于以下高压场景：①AC-DC开关电源（SMPS）：作为反激变换器的一次侧主开关，在适配器、充电器、辅助电源中实现宽压输入（85~265VAC）下的稳定转换；②不间断电源（UPS）：用于逆变级或PFC级，利用其高dv/dt耐受能力应对负载突变；③LED照明驱动电源：在单级PFC反激拓扑中，650V耐压满足高母线电压需求，低R_DS(on)提升效率；④工业电源及辅助电源模块：如伺服驱动器电源、电表电源等。设计建议：栅极驱动电压推荐10V以确保最低导通电阻；在反激应用中应优化RCD钳位电路以降低漏感尖峰，充分发挥雪崩耐量；PCB布局需注意高压爬电距离，并为TO-220封装留出足够散热铜箔或散热器安装空间。RSTT7N65以均衡的导通损耗、强悍的雪崩耐受能力和稳定的热性能，为650V等级中小功率电源系统提供了高性价比且可靠的功率开关解决方案。
