RSTT40N015CE

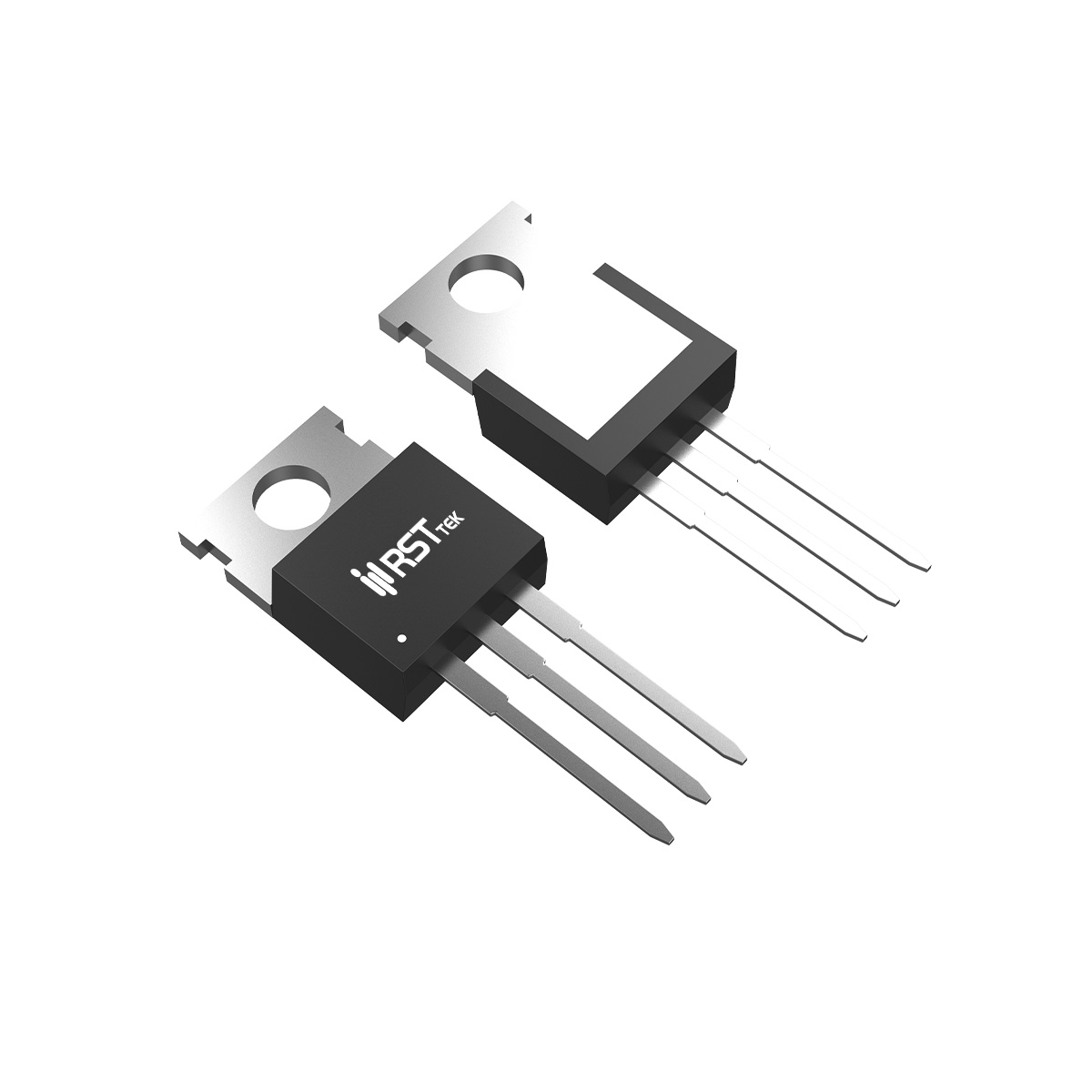

瑞斯特（RST）推出的RSTT40N015CE是一款针对低压大电流功率变换应用优化的N沟道功率MOSFET，采用先进的沟槽栅工艺，在40V漏源击穿电压下实现典型值1.5mΩ（@V_GS=10V）的超低导通电阻，最大限度降低导通损耗。该器件在TO-220封装中支持高达180A连续漏极电流（Tc=25℃，受封装引线限制），脉冲电流额定值达到400A（Tc=25℃）。其栅源电压耐受范围为±20V，最高结温175℃，满足高功率密度设计的温度要求。相较于常规40V MOSFET，RSTT40N015CE的优值系数（R_DS(on) × Q_g）表现出色，在典型栅极电荷（相关曲线见数据手册）下能够兼顾开关损耗与导通损耗，适用于高频同步整流及高占空比DC-DC转换。同时器件符合RoHS绿色环保标准，提供无铅选项，满足现代电源系统的可靠性及可持续性需求。

功率MOSFET在感性负载开关及异常工况下的雪崩耐受能力是衡量其坚固性的关键指标。RSTT40N015CE经过100% UIS（非钳位电感开关）与R_g（栅极电阻）测试，确保每颗产品具备一致且可靠的雪崩特性。单脉冲雪崩能量E_AS高达2508mJ（L=0.1mH，I_AS=224A，起始结温T_j=25℃），雪崩电流达到224A，能够安全吸收电机驱动、电源热插拔或负载开关中寄生电感产生的瞬态能量，显著提升系统在过流、短路或制动工况下的存活能力。热性能方面，结到外壳热阻RθJC为1.1℃/W（稳态），结到环境热阻RθJA为62.5℃/W，配合175℃最高结温，允许在有限散热条件下持续输出大电流（例如Tc=100℃时仍可承载136A连续电流）。此外器件提供完整的SOA（安全工作区）曲线与瞬态热阻抗曲线，设计人员可精确评估脉冲负载下的温升，确保在电机堵转、输出短路等极端工况下不超出极限范围。

RSTT40N015CE的开关特性经过细致优化，典型输出电容、栅极电荷及开关时间参数使其在100kHz~500kHz开关频率范围内表现均衡。从数据手册提供的栅极电荷曲线可知，在V_GS=10V、V_DS=20V条件下，栅极电荷典型值较低，结合1.5mΩ导通电阻，可大幅降低死区时间及驱动损耗。体二极管反向恢复特性同样值得关注：较快的反向恢复时间（t_rr）和低反向恢复电荷（Q_rr）使其在LLC谐振或硬开关桥式电路中减少二极管反向恢复损耗，提升整体效率。另需注意驱动电压对导通电阻的影响：在V_GS=4.5V下导通电阻典型值虽未明确给出（该型号以10V驱动优化为主），但充分增强至10V可使R_DS(on)稳定在1.5mΩ，推荐使用不低于10V的栅极驱动以获得最佳导通特性。对于并联应用，器件经过R_g筛选，保证阈值电压一致性，降低并联均流振荡风险。

基于上述电热特性，RSTT40N015CE适用于多种高压密度低压转换场景。第一，SMPS同步整流：在服务器电源、通信电源及快充适配器的次级侧，利用1.5mΩ超低导通压降替代肖特基二极管，显著提升整流效率，尤其在低压大电流输出（如12V/100A）时降低温升，配合低Q_g简化驱动器设计。第二，BLDC/PMSM电机驱动：电动工具、无人机电调、工业风机及低压伺服驱动中，需要承受启动浪涌与快速换相反电动势，RSTT40N015CE高达2508mJ单脉冲雪崩能量以及224A雪崩电流，能够可靠吸收电机绕组产生的感应能量，避免电压尖峰击穿。第三，DC-DC转换器：用于48V转12V、24V转5V等非隔离降压模块或负载点电源（POL），其极低导通电阻降低高电流占空比下的损耗，TO-220封装便于附加散热器提升功率密度。第四，负载开关与OR-ing电路：在冗余电源系统中作为理想二极管，导通压降远小于传统功率二极管，结合高达180A连续电流能力，可实现高效率电源切换；另外工业控制中作为热插拔开关，利用UIS能力吸收总线寄生电感能量，确保安全工作。设计时需注意热管理：根据RθJC=1.1℃/W及实际功耗计算散热需求，推荐在Tc=100℃以上应用时降额使用。总体而言，瑞斯特RSTT40N015CE在40V耐压等级实现1.5mΩ导通电阻与顶尖雪崩鲁棒性，为同步整流、无刷电机驱动及高可靠性电源系统提供了高性价比的技术选择。
