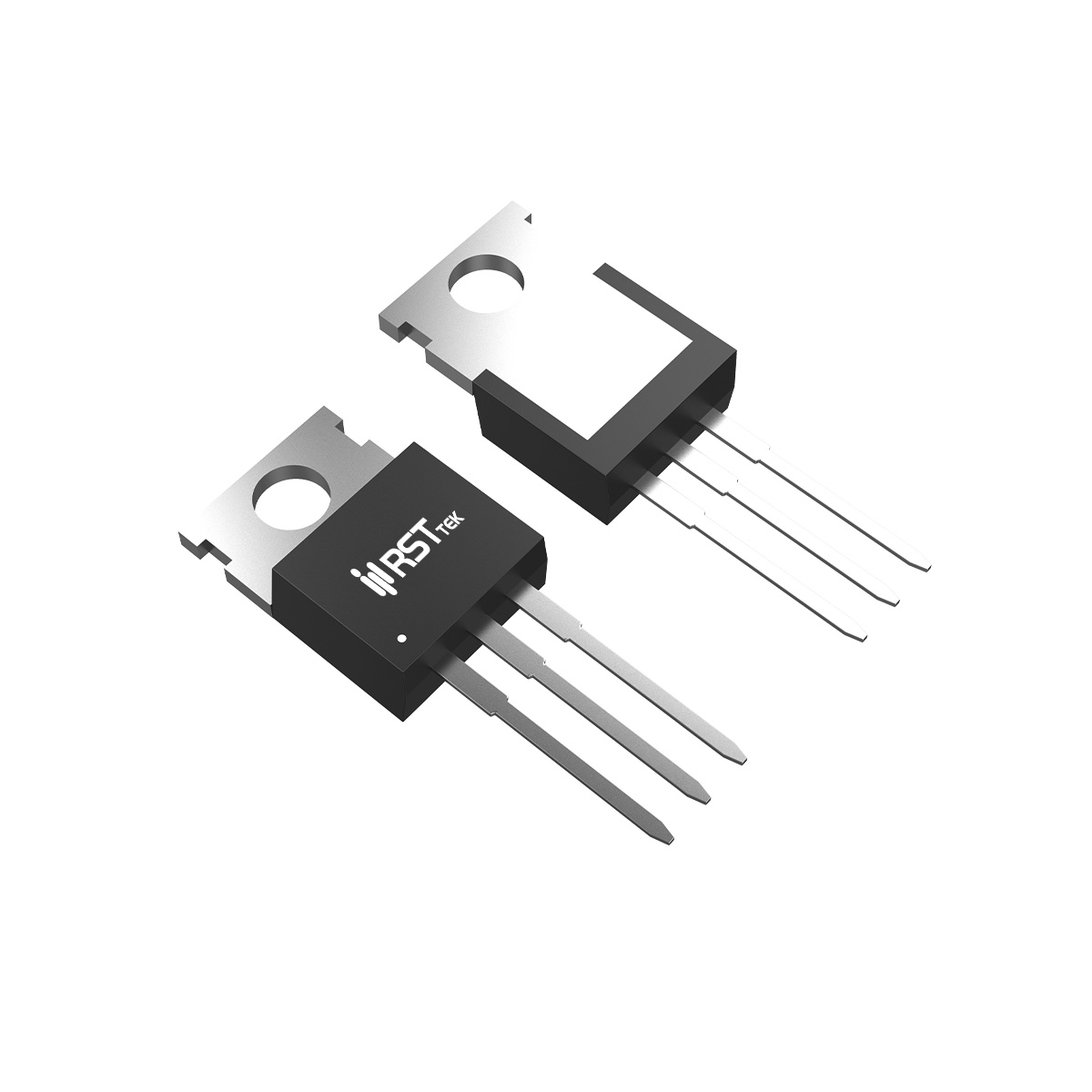

RSTT40N014JM

现代高效电源转换与电机驱动系统对功率MOSFET提出严苛要求：极低的导通损耗、高电流密度、优异的开关特性以及在恶劣工况下的鲁棒性。瑞斯特（RST）推出的RSTT40N014JM N沟道MOSFET采用先进沟槽工艺技术，在40V耐压下实现业界领先的1.4mΩ（典型值，@V_GS=10V）导通电阻，最大连续漏极电流达195A（封装限制，Tc=25℃），而硅极限能力高达350A，脉冲电流额定值达585A（Tc=25℃）。该器件支持±20V栅源电压，结温范围-55℃~175℃，并采用标准TO-220封装，兼具低热阻（RθJC=0.4℃/W）与高散热裕量。RSTT40N014JM的导通电阻在4.5V栅极驱动下典型值仅为1.6mΩ，适用于低压驱动场景，其优值系数（FOM，R_DS(on)×Q_g）表现优秀，可显著降低开关与导通综合损耗，为同步整流、高功率密度DC-DC及负载开关等应用提供理想选择。

功率器件的坚固性直接影响系统长期可靠性，RSTT40N014JM在设计中强化了雪崩耐受能力与热稳定性。该器件100%经过UIS（非钳位电感开关）测试与R_g（栅极电阻）测试，确保每颗产品具备一致且可靠的雪崩特性。单脉冲雪崩能量E_AS高达1600mJ（L=0.5mH，I_AS=80A，T_j=25℃初始），能够安全吸收感性负载关断产生的反峰能量，在BLDC电机驱动、电源热插拔等存在强感性瞬态的场合表现突出。热性能方面，结到外壳热阻仅0.4℃/W，稳态结到环境热阻62.5℃/W，结合175℃的最高结温，允许在较高功率密度下持续工作。安全工作区（SOA）曲线覆盖宽直流与脉冲区域，并具备正向耐压与反向体二极管快速恢复特性，其体二极管反向恢复电荷（Q_rr）低，有助于减小硬开关拓扑中的开关损耗和电磁干扰。此外，器件通过100% R_g筛选，降低寄生振荡风险，提高多管并联时的均流稳定性，满足大电流并联应用要求。

基于以上电热特性，RSTT40N014JM适用于多个高要求功率变换场景。第一，SMPS同步整流：在AC-DC适配器、服务器电源的次级整流侧，利用1.4mΩ超低导通电阻替代肖特基二极管，大幅降低整流损耗，提升转换效率（尤其低压大电流输出），配合低栅极电荷（典型栅极电荷Q_g曲线参见数据手册）可减少驱动器负担。第二，BLDC/PMSM电机驱动：无人机电调、电动工具、工业风机等需要承受高启动电流和制动反电势，RSTT40N014JM的高雪崩能量及175℃结温余量，保障在电机堵转或快速换相时MOSFET不失效，同时低R_DS(on)降低满负载温升。第三，直流-直流转换器：应用于低压大电流非隔离降压模块（如48V转12V/24V转5V）、负载点电源(POL)，其低导通电阻和快速开关能力减小占空比极限下的损耗，配合TO-220封装易于散热设计。第四，负载开关与OR-ing电路：冗余电源系统中作为理想二极管，导通压降远低于传统二极管，配合低R_DS(on)可实现高效电源选择；工业控制负载开关中利用其大电流容量处理热插拔浪涌，并利用UIS能力吸收线缆寄生电感能量。此外，器件具备绿色环保和无铅特性，符合RoHS标准，满足现代电子产品的可持续发展要求。

综合来看，瑞斯特（RST）RSTT40N014JM在40V耐压等级将导通电阻、载流能力和热性能做到了高度平衡。设计人员在应用时需注意：栅极驱动电压建议不低于4.5V，为充分降低导通电阻推荐V_GS=10V；连续电流需根据外壳温度降额（Tc=100℃时额定电流147A），并依据热阻计算散热需求，充分发挥0.4℃/W的低热阻优势；在开关频率高于100kHz时，可参考数据手册典型栅极电荷和开关时间曲线优化驱动电阻。对于电机驱动或电源转换中可能出现的重复雪崩工况，器件单脉冲雪崩能量提供足够安全余量，但仍建议设计适当的钳位保护或软件限流。RSTT40N014JM针对同步整流、BLDC驱动、DC-DC及冗余电源等场景提供强健且高效的功率开关方案，为工程师在高功率密度与高可靠性设计需求中提供可靠的技术选项。
