RSTNG60D10A2

瑞斯特（RST）推出的RSTNG60D10A2 是一款针对电池保护、负载开关及桥式拓扑应用优化的N沟道功率MOSFET，采用DFN3×3H-8_EP2紧凑封装，具备低导通电阻和超低栅极电荷特性。器件额定电压60V，连续漏极电流52A（TA=25℃），脉冲电流高达156A，满足中等电压大电流开关应用的严苛要求。导通电阻典型值在V_GS=10V、I_D=4A条件下为9mΩ（最大值12mΩ），在V_GS=4.5V时典型值为12mΩ（最大值15mΩ），确保在低压驱动下仍保持较低的传导损耗，提升系统效率。栅极阈值电压V_GS(th)典型1.6V（范围1.1V~2.1V），兼容3.3V/5V逻辑直接驱动。零栅压漏电流I_DSS常温下低于1µA，高温85℃时典型30µA，栅极漏电流±100nA，保障系统低待机功耗。器件通过100% UIS及R_g测试，可靠性高。

动态性能针对高频开关优化，具有极低的栅极电荷。总栅极电荷Q_g典型值仅12.1nC（V_DS=30V，V_GS=10V，I_D=4A），4.5V驱动下更低至6nC；栅漏电荷Q_gd=2.1nC，栅源电荷Q_gs=2.2nC，超低FOM（R_DS(on)×Q_g)使开关损耗显著降低，支持MHz级开关频率。输入电容C_iss典型710pF，输出电容C_oss典型142pF，反向传输电容C_rss典型20pF（V_DS=30V，f=1MHz），极低的C_rss有效抑制开关节点振铃，改善EMI特性。开关时间实测：开通延迟t_d(on)=11ns，上升时间t_r=6ns，关断延迟t_d(off)=22ns，下降时间t_f=15ns（测试条件V_DD=30V，R_L=30Ω，I_D=1A，V_GEN=10V，R_G=6Ω）。体二极管反向恢复时间t_rr=21.5ns，反向恢复电荷Q_rr=18.1nC（I_SD=4A，di/dt=100A/µs），良好的恢复特性减少硬换流损耗，提升桥式拓扑和电池保护可靠性。

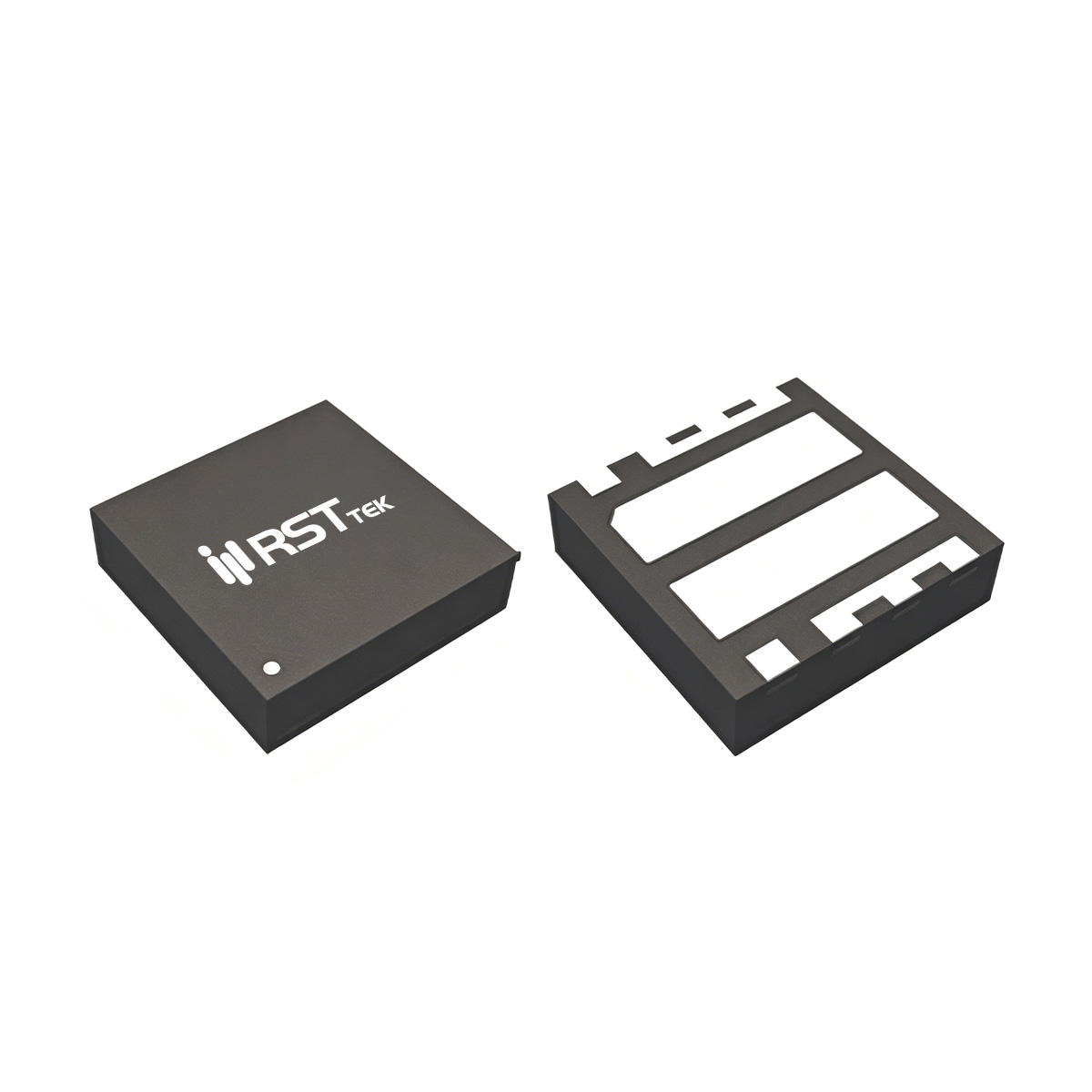

RSTNG60D10A2具备可靠的雪崩耐量，单脉冲雪崩能量在L=0.5mH条件下E_AS=30.25mJ（I_AS=11A），为感性负载开关（如电机线圈、电池组寄生电感）提供可靠保护。热特性方面，结到壳热阻R_θJC稳态为7.8°C/W，最大功率耗散1.67W（TA=25℃），结到环境热阻R_θJA稳态75°C/W（基于1in² FR-4板）。封装采用DFN3×3H-8_EP2，外形尺寸仅3×3mm，高度0.8mm，底部裸露焊盘提供高效热传导路径，同时超紧凑占位面积适合空间受限的便携设备。工作结温范围-55℃~150℃，满足消费电子及工业应用可靠性要求。器件无铅且符合RoHS标准。

基于60V/52A低阻抗和超低栅极电荷特性，RSTNG60D10A2广泛适用于电池保护电路（BMS），可作为多节锂电池/磷酸铁锂电池包的充放电保护开关，低R_DS(on)减少大电流充放电时的温升，低Q_g允许快速响应过流/短路保护。在负载开关应用中，器件可直接由低压逻辑驱动，用于电源路径管理、热插拔电路及系统配电，其极低导通压降提升整体效率。此外，器件适用于桥式拓扑（半桥/全桥），如小型电机驱动、同步整流降压变换器、D类音频放大器等，对称的低栅极电荷和快速开关特性有助于降低死区时间损耗并提高功率密度。在无人机、电动工具、便携储能等电池供电系统中，RSTNG60D10A2凭借紧凑封装和优异性能，为60V电压等级的高效率开关应用提供了极具竞争力的解决方案。
