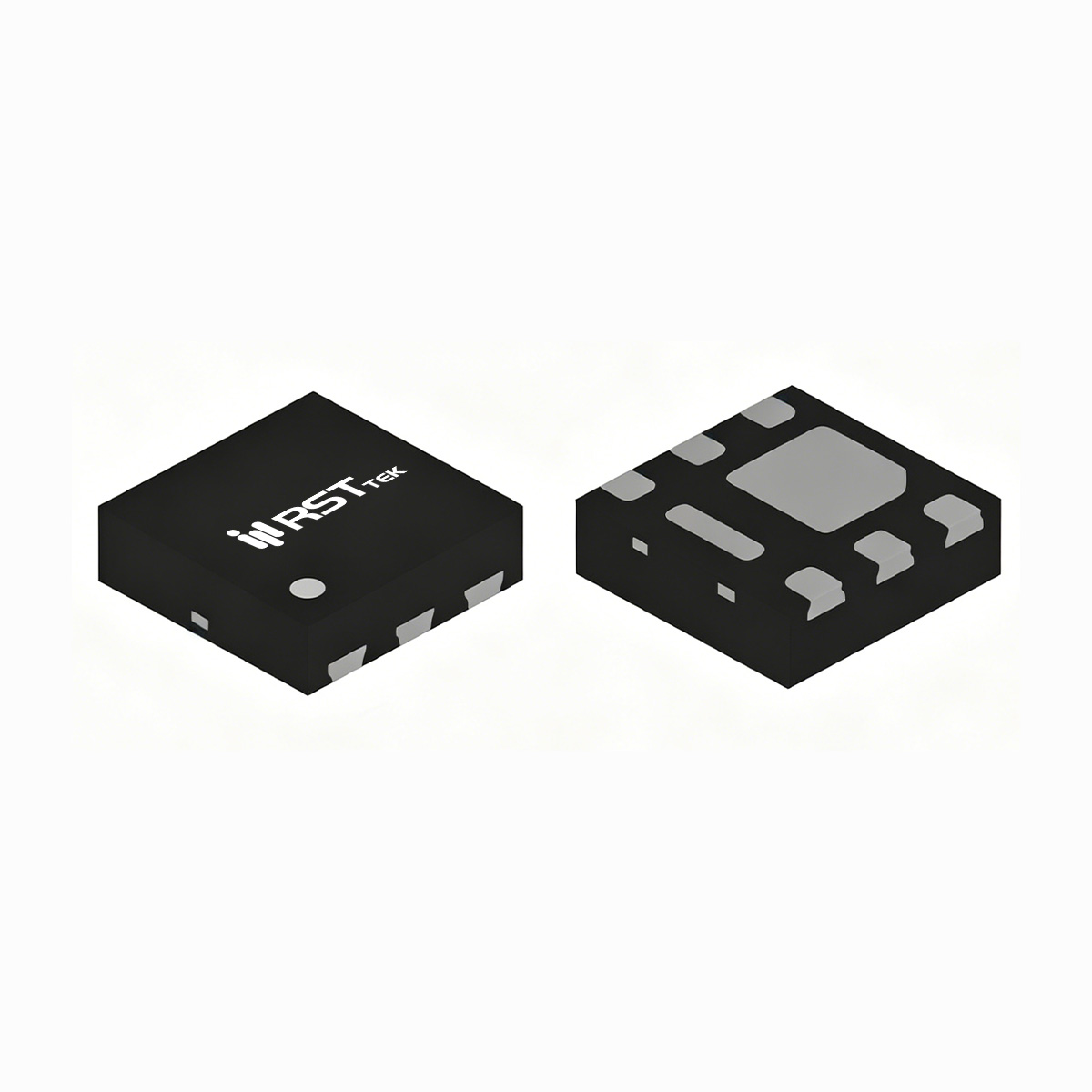

RSTN40N15A5

瑞斯特（RST）推出的RSTN40N15A5 是一款针对锂电池保护板、DC-DC降压变换器及便携设备优化的N沟道功率MOSFET，采用超紧凑DFN2×2A-6_EP封装，具备极低导通电阻和超低栅极驱动电压特性。器件额定电压40V，连续漏极电流10A（TA=25℃），脉冲电流高达30A。其导通电阻在V_GS=4.5V、I_D=9A条件下典型值为15mΩ，在V_GS=2.5V时典型值仅17mΩ，最大值为20mΩ。极低的栅极驱动要求使器件可直接由2.5V逻辑电平（如低电压MCU、专用电池保护IC）完全驱动，无需外部电平转换或电荷泵。栅极阈值电压V_GS(th)典型0.75V（范围0.5V~1.0V），确保在低压系统中可靠导通。栅源电压额定值为±12V（非传统±20V），需注意驱动电压限制以优化可靠性。零栅压漏电流I_DSS常温下小于1µA，高温85℃时典型30µA，栅极漏电流±100nA，保障电池保护电路极低自放电。器件通过100% UIS及R_g测试，可靠性高。

动态性能针对低压高频开关优化。总栅极电荷Q_g典型值8.9nC（V_DS=10V，V_GS=4.5V，I_D=9A），栅漏电荷Q_gd=3.8nC，栅源电荷Q_gs=0.52nC，极低的栅极电荷允许使用更小的驱动电流，并支持高达数MHz的开关频率。输入电容C_iss典型162pF，输出电容C_oss典型114pF，反向传输电容C_rss典型10.6pF（V_DS=10V，f=1MHz），超低C_rss有效抑制开关节点振铃，简化EMI滤波设计。开关时间实测：开通延迟t_d(on)=10.6ns，上升时间t_r=15ns，关断延迟t_d(off)=17.2ns，下降时间t_f=4ns（测试条件V_DD=10V，R_L=10Ω，I_D=1A，V_GEN=4.5V，R_G=1Ω）。体二极管反向恢复时间t_rr=10.2ns，反向恢复电荷Q_rr=4.1nC（I_SD=8A，di/dt=100A/µs），优秀的恢复特性减少硬换流损耗，特别适用于同步整流和电池充放电保护。

RSTN40N15A5具备良好的雪崩耐量，单脉冲雪崩能量在L=0.1mH条件下E_AS=13mJ（I_AS=16A），为感性负载（如DC-DC电感、电池组寄生电感）提供可靠保护。热特性方面，结到环境热阻R_θJA稳态95°C/W（基于1in² FR-4板），短时10s热阻为54°C/W，最大功率耗散1.32W（TA=25℃）。封装采用DFN2×2A-6_EP，外形尺寸仅2.0×2.0mm，高度0.8mm，底部裸露焊盘有效传导热量，同时极小的占位面积适合高密度便携设备。工作结温范围-55℃~150℃，满足消费电子及工业应用要求。器件无铅且符合RoHS标准，MSL1湿度敏感等级，适用于自动化贴装生产。

基于2.5V低驱动电压和紧凑封装，RSTN40N15A5尤其适用于单节/多节锂电池保护板（BMS），可作为充电/放电保护开关，直接由电池保护IC（如DW01、BM3451等）的低压输出驱动，无需额外驱动级。在DC-DC降压变换器（如5V/3.3V输出的便携设备电源）中，器件可用于高边或低边开关，极低R_DS(on)和Qg提升轻载效率并减小占板面积。此外，器件适用于移动电源、TWS耳机充电仓、智能手表等电池供电设备的电源路径管理、负载开关及反向保护电路。对于低电压电机驱动（如玩具电机、振动马达），RSTN40N15A5可直接由1.8V~5V逻辑驱动，简化设计。瑞斯特此款MOSFET以超低栅压驱动、低导通电阻和微型封装，为低压便携电子系统提供了高性价比且可靠的功率开关解决方案。
