RSTN30S08A1

瑞斯特（RST）推出的RSTN30S08A1 是一款双N沟道增强型功率MOSFET，采用DFN5×6D-8_EP2紧凑封装，内部集成两个具有不同电流能力的独立通道，为多相降压变换器、同步整流及负载点电源提供高度灵活的解决方案。通道1额定30V/48A，通道2额定30V/56A；导通电阻方面，通道1典型R_DS(on)为8mΩ（V_GS=10V，I_D=14A），通道2典型值为7mΩ（V_GS=10V，I_D=15A）；在4.5V栅极驱动下，两通道典型导通电阻分别为11mΩ和10mΩ。非对称特性使设计者可将高电流通道用于主开关或同步整流中的低边MOSFET，另一通道用于高边或辅助功率级，优化芯片面积利用率。栅极阈值电压V_GS(th)典型1.8V（范围1.35V~2.5V），兼容3.3V/5V逻辑直接驱动。零栅压漏电流I_DSS常温下低于1µA，高温85℃时典型30µA，栅极漏电流±100nA，保障系统低待机功耗。

动态性能上，RSTN30S08A1针对高频开关深度优化。通道1总栅极电荷Q_g典型值8.3nC（V_DS=15V，V_GS=10V，I_D=14A），通道2典型值11.9nC；对应栅漏电荷Q_gd分别为1.3nC和3.5nC，栅源电荷均为1.4nC。低FOM（R_DS(on)×Q_g)使开关损耗显著降低，支持1MHz以上工作频率。输入电容C_iss：通道1典型630pF，通道2典型615pF；输出电容C_oss：485pF（通道1）和340pF（通道2）；反向传输电容C_rss：通道1典型24pF，通道2典型100pF。低C_rss有效抑制开关节点振铃，改善EMI特性。开关时间实测：通道1开通延迟17.3ns，上升时间15.8ns，关断延迟8.8ns，下降时间10.8ns；通道2对应值分别为10.7ns、9.6ns、18.4ns、12.3ns（测试条件V_DD=15V，R_L=15Ω，I_D=1A，V_GEN=10V，R_G=6Ω）。体二极管反向恢复：通道1反向恢复时间t_rr=17ns，Q_rr=6nC；通道2 t_rr=20ns，Q_rr=8nC，优异的恢复特性减少硬换流损耗，提升同步整流电路可靠性。

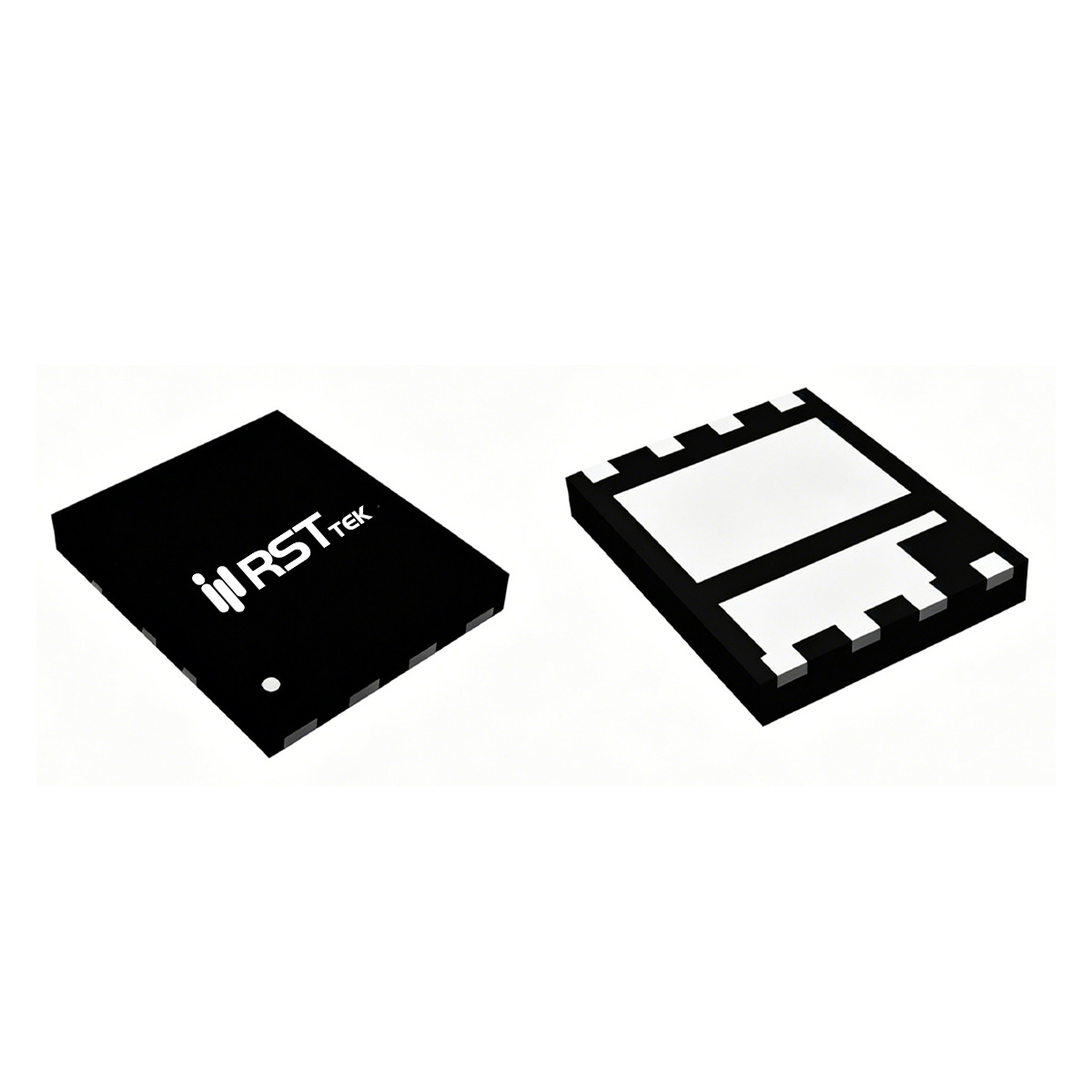

RSTN30S08A1通过100% UIS测试，确保感性负载开关下的耐用性。单脉冲雪崩能量：通道1在L=0.1mH条件下E_AS=9.5mJ（I_AS=13.8A），L=0.5mH时E_AS=15.2mJ（I_AS=7.8A）；通道2对应值为15.1mJ（17.4A）和20.3mJ（9A），为电机驱动或电源热插拔提供坚实保护。热特性方面，通道1结到壳热阻R_θJC稳态6°C/W，最大功率耗散20.8W（Tc=25℃）；通道2 R_θJC=5.3°C/W，耗散23.6W。双通道集成于单封装但通过底部裸露焊盘实现独立或耦合散热，结到环境热阻R_θJA（10s）分别为54°C/W（通道1）和66°C/W（通道2），稳态值96°C/W和108°C/W（基于1in²铜箔）。封装采用DFN5×6D-8_EP2，外形尺寸5×6mm，高度0.9mm，推荐焊盘设计确保低热阻路径。工作结温范围-55℃~150℃，满足消费电子、工业及通信设备长期可靠性要求。

基于非对称双通道与高电流能力，RSTN30S08A1广泛适用于台式机主板、服务器VRM及高密度DC-DC转换器。在多相同步降压电路中，高电流通道（通道2）可配置为低边MOSFET以承受更大回流电流，通道1用于高边开关，优化每相效率并降低BOM成本。在多路输出电源模块中，两个通道可独立为不同电压轨（如1.8V和3.3V）提供功率转换，节省PCB面积。此外，器件适用于电池管理系统（BMS）、快充适配器次级同步整流以及通信设备热插拔电路。由于双通道共用同一封装，可有效减少高频回路寄生电感，提升EMI一致性。对于无人机电子调速器（ESC）和小型电机驱动，两通道可构成半桥驱动器，利用低栅极电荷和快速开关特性实现高精度PWM调制。瑞斯特RSTN30S08A1以非对称结构、低R_DS(on)和高热效率封装，为高功率密度电源系统提供了极具竞争力的双通道集成解决方案。
