RSTN30S07A2

瑞斯特（RST）推出的RSTN30S07A2 是一款双N沟道增强型功率MOSFET，内部集成两个完全独立的30V/18A通道，采用紧凑型TDFN3×3-8_EP2封装，为高密度DC-DC转换器和多路电源管理提供高集成度解决方案。每个通道的电气特性高度对称：漏源击穿电压30V，连续漏极电流18A（Tc=25℃），脉冲电流能力达33.5A以上，导通电阻典型值在V_GS=10V、I_D=10A条件下仅为7mΩ，V_GS=4.5V时典型值为10mΩ，最大值为15mΩ。极低的R_DS(on)配合正温度系数特性，确保双通道并联或独立工作时热分布均衡。栅极阈值电压V_GS(th)典型为1.8V（范围1.4V~2.5V），兼容低压逻辑（3.3V/5V）直接驱动。零栅压漏电流I_DSS在25℃时小于1µA，高温85℃时典型值为30µA，栅极漏电流I_GSS低至±100nA，适合待机功耗敏感的系统。

在动态性能方面，RSTN30S07A2针对高频开关应用深度优化。每个通道的总栅极电荷Q_g典型值仅为8nC（V_DS=15V，V_GS=10V，I_D=10A），最大12nC；栅漏电荷Q_gd典型值1.2nC，栅源电荷Q_gs为1.6nC，超低的FOM（R_DS(on)×Q_g）使得开关损耗大幅降低，特别适用于1MHz以上的高频降压变换器。输入电容C_iss典型455pF（最大600pF），输出电容C_oss典型318pF，反向传输电容C_rss典型22pF，极小的C_rss可有效抑制开关节点电压尖峰，改善EMI特性。开关时间实测数据：开通延迟t_d(on)典型8.5ns，上升时间t_r典型10ns，关断延迟t_d(off)典型14ns，下降时间t_f典型10.6ns（测试条件V_DD=15V，R_L=15Ω，I_D=1A，V_GEN=10V，R_G=6Ω），支持高达2MHz的开关频率，显著缩小外部电感和电容尺寸。同时内部体二极管具备快速反向恢复：反向恢复时间t_rr典型20.5ns，反向恢复电荷Q_rr仅为7.2nC，减少硬换流过程中的能量损耗，提升同步整流拓扑的可靠性。

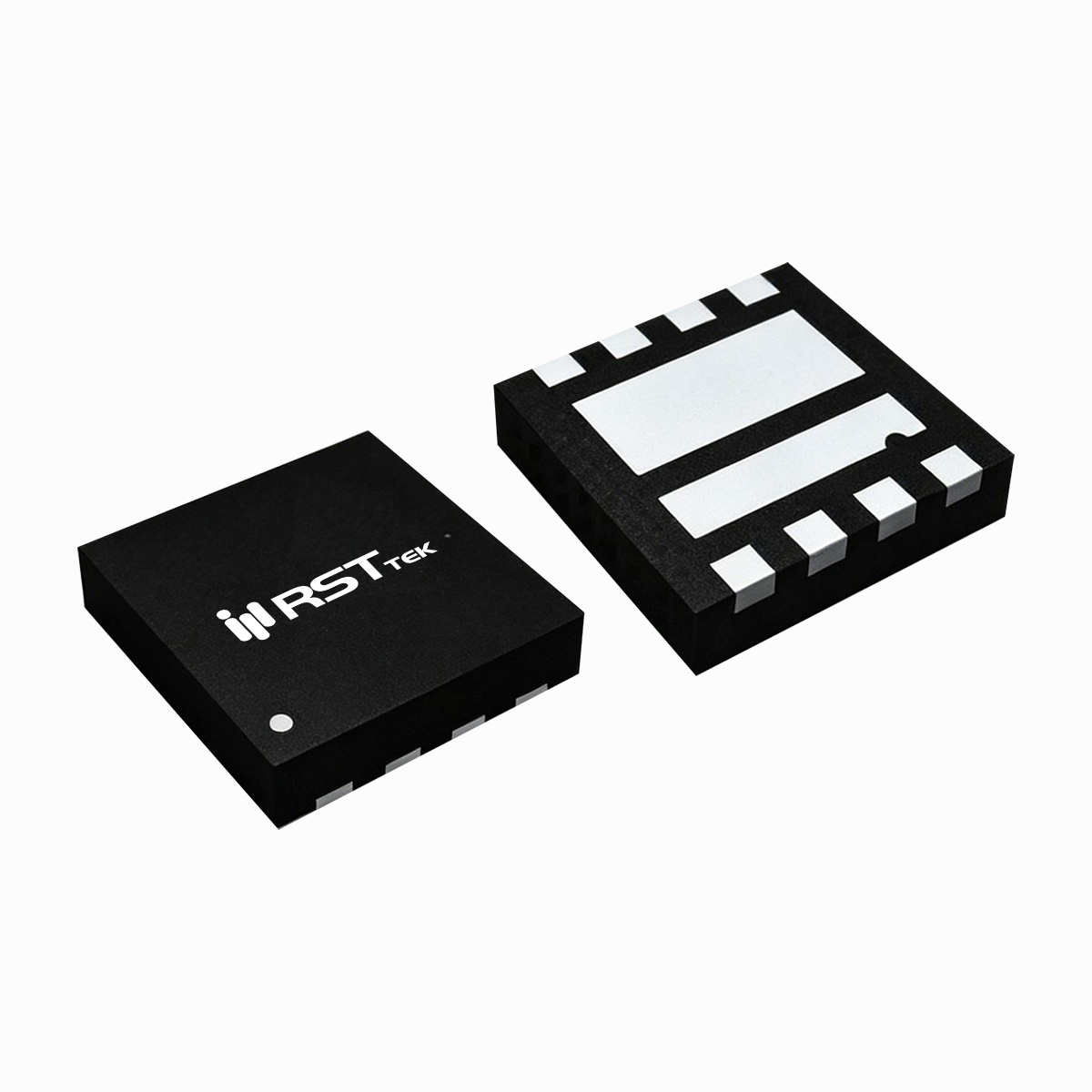

RSTN30S07A2坚持高可靠性设计，每个通道均通过100% UIS测试，单脉冲雪崩能量在L=0.1mH条件下达11.25mJ（I_AS=15A），在L=0.5mH条件下提升至20.3mJ（I_AS=9A），保障电机驱动或感性负载开关时的失效鲁棒性。热特性方面，每个通道结到壳热阻R_θJC稳态为6°C/W，最大功率耗散达5W（Tc=25℃）。双通道集成于同一封装，但通过独立源极连接和底部裸露焊盘优化热耦合，PCB设计时可利用铜皮将热量对称导出。结到环境热阻R_θJA在10s短时瞬态下分别为66°C/W（通道1）和60°C/W（通道2），稳态值110°C/W/100°C/W，设计时需关注总功耗。封装采用TDFN3×3-8_EP2，外形尺寸仅3×3mm，高度0.75mm，为高密度板级设计提供极小占位面积，同时MSL等级满足无铅回流焊要求。工作结温范围-55℃~150℃，适用于消费电子、工业控制和通信设备等严苛环境。

基于双通道集成和高频低损耗特性，RSTN30S07A2特别适用于台式机主板、服务器VRM和DC-DC转换器，可在一个封装内实现双相同步降压电路的高边和低边MOSFET组合，显著缩减占板面积并简化布线。在多路输出电源模块中，两个独立通道可分别用于不同电压轨（如3.3V和1.8V）的负载开关或电源转换，节省外部器件数量。对于电池管理系统（BMS）和便携设备，双通道可用于充电和放电保护开关的独立控制，低R_DS(on)减少温升并延长电池寿命。此外，在无人机、机器人电子调速器（ESC）以及小型电机驱动中，两个MOSFET可构成半桥驱动器，低栅极电荷和快速开关特性有助于提高PWM调制精度。由于每个通道对称且隔离，该器件还可用于信号切换、电源路径管理等需要双向或独立开关的场景。瑞斯特RSTN30S07A2以高集成度、优异的开关特性和热性能，为空间受限的高频电源系统提供了极具竞争力的双N沟道解决方案。
