RSTN20S05A2

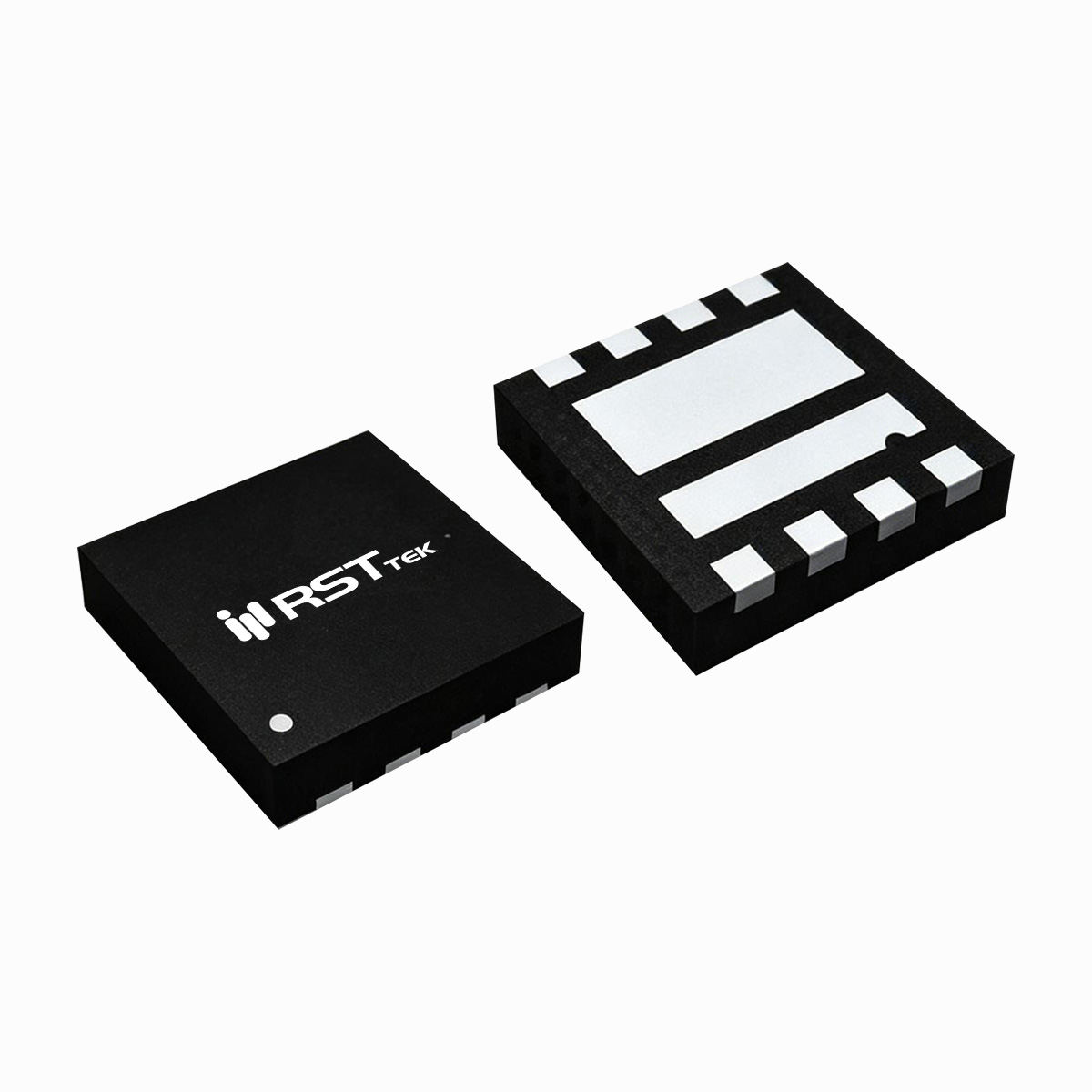

瑞斯特（RST）推出的RSTN20S05A2是一款低压N沟道增强型功率MOSFET，采用TDFN3×3‑8_EP2超紧凑封装（3mm×3mm，带外露散热焊盘），专为笔记本计算机、便携设备及电池供电系统的电源管理设计。器件额定漏源电压20V，栅源电压±12V，在V_GS=4.5V条件下典型导通电阻R_DS(on)=5.2mΩ（最大7mΩ），在V_GS=2.5V时典型值为6.7mΩ，超低的驱动电压要求使其可由1.8V/2.5V/3.3V逻辑电平直接控制，非常适合低压便携系统。连续漏极电流额定13A（T_c=25℃，受键合线限制），脉冲电流达39A，体二极管连续电流13A。栅极阈值电压V_GS(th)典型值0.75V（范围0.4~1.0V），兼容1.8V逻辑驱动。零栅压漏电流典型值1μA（V_DS=16V，25℃），高温85℃时30μA，待机功耗极低。体二极管正向压降典型0.75V（I_SD=2A），反向恢复时间t_rr=4.8ns，恢复电荷仅3.2nC，超快恢复特性极大降低硬开关中的反向恢复损耗，显著提升高频应用效率。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量4.1mJ（L=0.1mH，I_AS=9A），确保在感性负载关断时具备可靠的雪崩耐受能力。

动态特性方面，RSTN20S05A2针对中高频开关进行了深度优化，突出超低栅极电荷和低电容特性。典型总栅极电荷Q_g=6.2nC（V_DS=10V，V_GS=4.5V，I_D=4A），其中栅源电荷Q_gs=0.6nC，栅漏电荷Q_gd=2nC，极低的米勒电荷大幅缩短开关瞬态，降低驱动损耗并支持更高频率操作。输入电容C_iss=2336pF（最大2697pF），输出电容C_oss=266pF，反向传输电容C_rss=178pF（V_DS=10V，f=1MHz），低容值特性有利于减小开关节点振铃。栅极电阻R_G=2.4Ω，便于驱动匹配。开关时间参数：典型开通延迟t_D(on)=4ns，上升时间t_r=13ns，关断延迟t_D(off)=22ns，下降时间t_f=5ns（测试条件V_DD=10V，R_L=10Ω，R_G=6Ω，I_D=1A），开关速度极快，可支持MHz级的PWM控制。跨导Gfs典型值10S，保证了良好的栅压控制线性度。热特性方面，结到环境热阻R_θJA=80℃/W（稳态，1平方英寸铜箔），短时（≤10s）热阻43℃/W；结到外壳热阻R_θJC=7℃/W。最大功耗P_D=1.6W（T_A=25℃），在70℃环温下降额至1W；当使用外部散热器时（T_c=25℃）最大功耗可达18W，在100℃壳温下降额至7W。结温与存储温度范围覆盖-55℃~150℃。

基于TDFN3×3‑8_EP2封装（3mm×3mm，底部大面积裸露焊盘）的超小尺寸、优异散热性能及超低Qg特性，RSTN20S05A2非常适合空间受限、需要高效散热及高频开关的便携电源管理。典型应用场景包括：① 笔记本及平板电脑电源管理：用作CPU/GPU核心供电的多相Buck调节器中的功率MOSFET，低R_DS(on)和超低Qg有助于提高VRM效率并减小散热器体积，支持高达数MHz的开关频率，大幅缩小输出电感和电容尺寸。② 单节/双节锂电池保护与充放电管理：用作电池包的保护开关或充放电MOSFET，超快体二极管恢复时间（4.8ns）减少保护板在适配器热插拔时的损耗，低导通电阻降低压降，延长电池续航。③ DC-DC降压转换器（负载点电源）：在5V/3.3V输出的同步降压转换器中作为高侧或低侧功率开关，极低的Q_g和Q_gd使其成为高频设计的理想选择，有助于实现高功率密度。④ 负载开关与电源路径多路复用：在智能手机、可穿戴设备及物联网模块中用作外设电源的高侧/低侧负载开关，1.8V逻辑兼容性使其可由GPIO直接控制，无需电平转换。工程设计中，建议栅极驱动电压采用4.5V以获取最低R_DS(on)，2.5V驱动时导通电阻略有增加但仍可满足8A以下应用；TDFN封装底部散热焊盘需大面积接地并增加过孔阵列以提升散热；由于器件开关速度极快，需注意栅极驱动回路电感，建议在栅极串联1~10Ω电阻以抑制振铃。总体而言，RSTN20S05A2以其20V耐压、5.2mΩ低导通电阻、超低Qg及增强的UIS/R_g可靠性，为高频DC-DC转换和便携电源管理提供了极具竞争力的功率半导体方案。
