RSTN20N15A5 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道

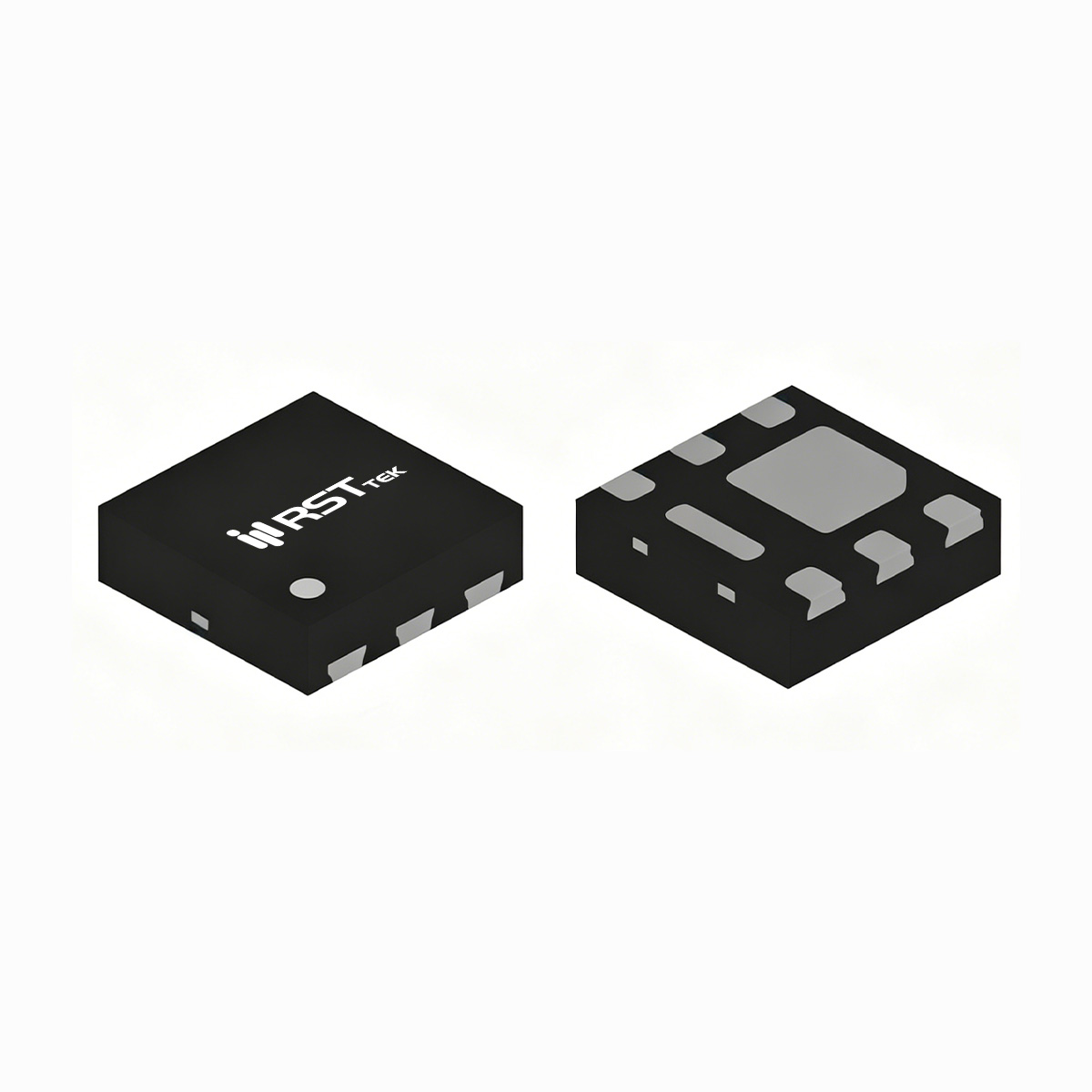

瑞斯特(RST)推出的RSTN20N15A5是一款低压N沟道增强型功率MOSFET,采用紧凑型DFN封装,专为锂电池包保护电路及DC-DC降压转换器等便携设备电源管理设计。器件额定漏源电压20V,栅源电压±10V,在VGS=4.5V条件下典型导通电阻RDS(on)=14mΩ(最大19mΩ),在VGS=2.5V时典型值为16mΩ(最大19mΩ),超低的驱动电压要求使其可由1.8V/2.5V/3.3V逻辑电平直接控制,非常适合单节锂电池系统。连续漏极电流额定8A(TA=25℃),脉冲电流达24A,体二极管连续电流8A。栅极阈值电压VGS(th)典型值0.75V(范围0.5~1.0V),兼容低压驱动。零栅压漏电流典型值1μA(VDS=16V,25℃),高温85℃时30μA,待机功耗极低。体二极管正向压降典型0.72V(ISD=1.5A),反向恢复时间trr=10.2ns,恢复电荷仅4.1nC,超快恢复特性显著降低硬开关中的反向恢复损耗,适用于高频开关。器件经过100% UIS(非钳位电感开关)及Rg测试,单脉冲雪崩能量13mJ(L=0.1mH,IAS=16A),确保在感性负载关断时具备可靠的雪崩耐受能力;同时集成ESD保护结构,提升生产和组装过程中的抗静电能力。
动态特性方面,RSTN20N15A5针对中高频开关进行了优化,突出超低栅极电荷和低电容特性。典型总栅极电荷Qg=8.9nC(最大11.5nC,VDS=10V,VGS=4.5V,ID=9A),其中栅源电荷Qgs=0.52nC,栅漏电荷Qgd=3.8nC,极低的米勒电荷大幅缩短开关瞬态,降低驱动损耗并支持更高频率操作。输入电容Ciss=780pF,输出电容Coss=170pF,反向传输电容Crss=120pF(VDS=10V,f=1MHz),低容值特性有利于减小开关节点振铃。栅极电阻RG=1.5Ω,便于驱动匹配。开关时间参数:典型开通延迟tD(on)=10.6ns,上升时间tr=15ns,关断延迟tD(off)=17.2ns,下降时间tf=4ns(测试条件VDD=10V,RL=10Ω,RG=1Ω,ID=1A),开关速度极快,可支持MHz级的PWM控制。热特性方面,结到环境热阻RθJA=95℃/W(稳态,1平方英寸铜箔),短时(≤10s)热阻54℃/W;最大功耗PD=1.32W(TA=25℃),在70℃环温下降额至0.8W。结温与存储温度范围覆盖-55℃~150℃。跨导Gfs典型值24S,保证了良好的栅压控制线性度。
基于紧凑型DFN封装(约2.0×2.0mm)的超小尺寸与超低栅极电荷特性,RSTN20N15A5非常适合空间极度受限的便携设备电源管理。典型应用场景包括:① 单节锂电池包保护电路:用作充放电保护MOSFET,可配置为背靠背结构,实现过充、过放、过流及短路保护;超低RDS(on)降低保护板内阻,延长电池续航;20V耐压为单节锂电(4.2V)提供充足安全裕量;极快的体二极管恢复特性(10.2ns)减少保护板在适配器热插拔时的尖峰损耗。② DC-DC降压转换器(同步整流):在5V转3.3V/1.8V的负载点电源(POL)中用作低侧或高侧功率开关,低Qg和极快的开关速度(下降时间仅4ns)支持MHz级开关频率,有助于大幅减小输出电感和电容体积,实现高功率密度设计。③ 负载开关与电源路径管理:在智能手机、TWS耳机、可穿戴设备及物联网模块中用作外设电源的高侧/低侧负载开关,1.8V逻辑兼容性使其可由GPIO直接控制,无需电平转换。④ 低压电机驱动:适用于小型风扇、振动马达的H桥驱动。工程设计中,建议栅极驱动电压采用4.5V以获取最低RDS(on),2.5V驱动时导通电阻略有增加但仍可满足6A以下应用;DFN封装底部散热焊盘需可靠接地并增加过孔散热;由于器件开关速度极快,需注意栅极驱动回路电感,建议在栅极串联1~10Ω电阻以抑制振铃。总体而言,RSTN20N15A5以其20V耐压、低导通电阻、超低Qg及增强的UIS/ESD可靠性,为锂电池保护和高频DC-DC降压系统提供了高度紧凑、高性能的功率半导体方案。
