RSTN20D05A2

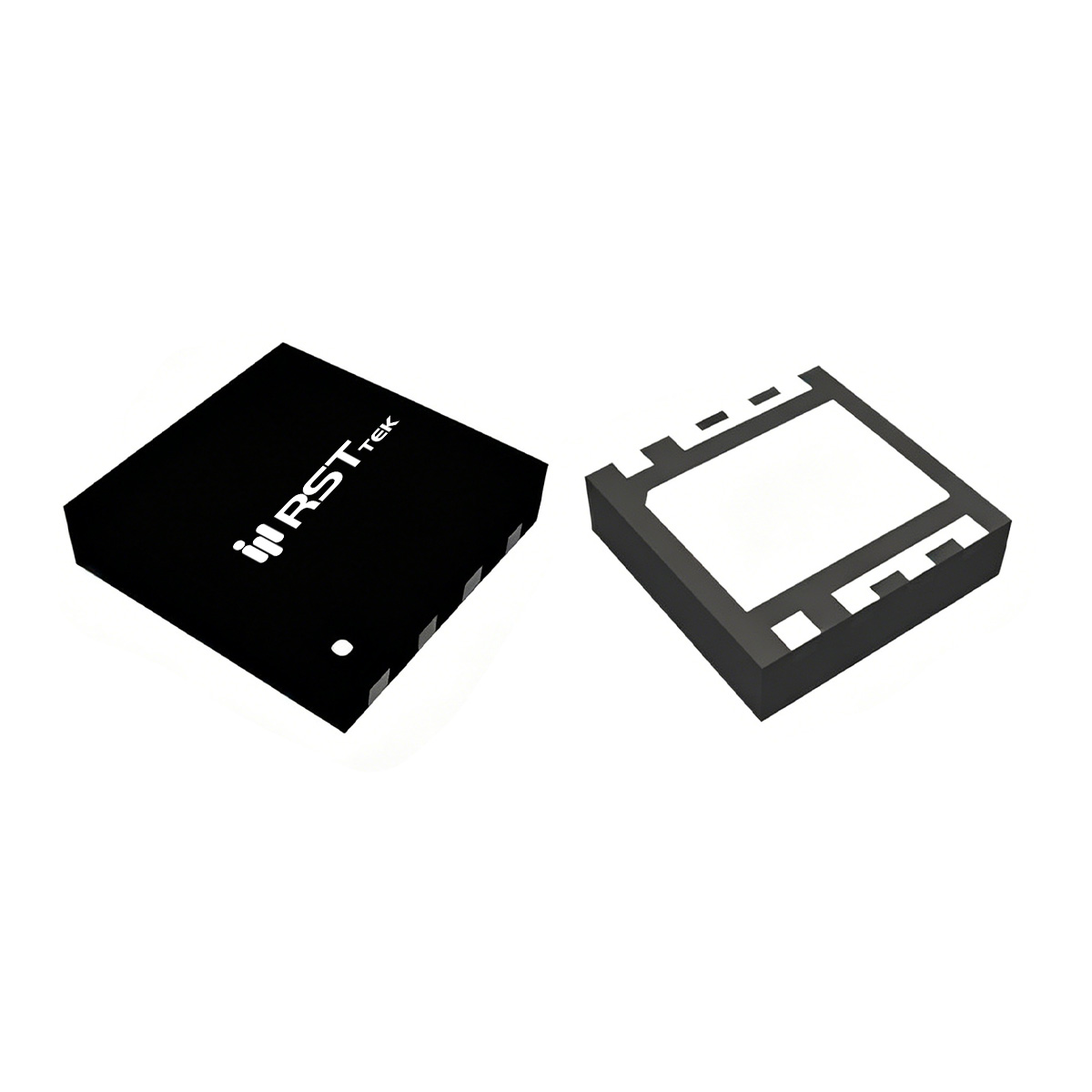

瑞斯特（RST）推出的RSTN20D05A2是一款低压双N沟道增强型功率MOSFET，采用TDFN3×3超紧凑封装，内部集成两颗独立的N沟道单元，专为笔记本计算机、便携设备、单节锂电池包及电池供电系统的电源管理设计。器件额定漏源电压20V，栅源电压±12V，在V_GS=4.5V条件下典型导通电阻R_DS(on)=5.0mΩ（最大8mΩ），在V_GS=2.5V时典型值为6mΩ（最大9mΩ），超低的驱动电压要求使其可直接由1.8V/2.5V/3.3V逻辑电平控制，非常适合低压便携系统。连续漏极电流额定30A（T_A=25℃），脉冲电流达60A，体二极管连续电流30A。栅极阈值电压V_GS(th)典型值0.75V（范围0.5~1.0V），兼容1.8V逻辑驱动。零栅压漏电流典型值1μA（V_DS=16V，25℃），高温85℃时30μA，待机功耗极低。体二极管正向压降典型0.75V（I_SD=1A），反向恢复时间t_rr=300ns，恢复电荷930nC，较长的恢复时间提示该器件更适用于低频开关或电池保护等非硬开关高频场合。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量22mJ（L=0.1mH，I_AS=21A），确保在感性负载关断时具备可靠的雪崩耐受能力；同时集成ESD保护结构，提升生产和组装过程中的抗静电能力。

静态参数方面，RSTN20D05A2在V_GS=4.5V时的R_DS(on)典型值仅5mΩ，在30A满电流下导通压降仅0.15V，传导损耗约4.5W，对于小封装器件而言效率表现优异。跨导Gfs典型值18.5S，保证了良好的栅压控制线性度。动态特性方面，典型总栅极电荷Q_g=17nC（最大23.8nC，V_DS=10V，V_GS=4.5V，I_D=3A），其中栅源电荷Q_gs=2.4nC，栅漏电荷Q_gd=4.2nC，较低的栅极电荷有助于降低驱动损耗，支持中等频率的PWM操作。输入电容C_iss=1580pF（最大2054pF），输出电容C_oss=260pF，反向传输电容C_rss=170pF（V_DS=10V，f=1MHz），容值适合便携设备中的电源开关应用。开关时间参数：典型开通延迟t_D(on)=10.6ns，上升时间t_r=16.3ns，关断延迟t_D(off)=850ns，下降时间t_f=355ns（测试条件V_DD=10V，R_L=10Ω，R_G=6Ω，I_D=1A），关断延迟和下降时间较长，表明器件更适用于低频开关或负载开关等对开关速度要求不高的应用，而在高频PWM中需谨慎评估开关损耗。热特性方面，结到环境热阻R_θJA=65℃/W（稳态，1平方英寸铜箔），短时（≤10s）热阻35℃/W；最大功耗P_D=1.9W（T_A=25℃），在70℃环温下降额至1.2W。结温与存储温度范围覆盖-55℃~150℃，满足消费电子应用要求。

基于TDFN3×3封装（3mm×3mm，高度0.8mm）的超小尺寸与双N沟道集成优势，RSTN20D05A2可在极有限的空间内提供高达30A的电流处理能力，非常适合现代超薄笔记本、平板电脑及单节锂电池保护模块。典型应用场景包括：① 单节锂电池包充放电保护：双N沟道可配置为背靠背结构，实现单节锂电的过充、过放、过流及短路保护，超低导通电阻降低保护板内阻，延长电池续航，20V耐压覆盖单节锂电（4.2V）至过压保护所需的足够裕量。② 笔记本及平板电脑电源管理：用作系统主电源路径的负载开关或电池隔离MOSFET，2.5V栅极驱动能力使其可由EC或PMIC直接控制，无需额外电平转换，低R_DS(on)减少电压跌落。③ 便携设备外设电源切换：在智能手机、可穿戴设备及物联网模块中用作USB或适配器与电池之间的电源路径多路复用器，双通道独立控制简化设计。④ 低压DC‑DC转换器（负载开关/同步整流）：用于5V/3.3V输出的非隔离降压转换器，双N沟道集成可简化同步整流级的布局，但需注意其较慢的关断特性，适合工作频率低于100kHz的应用。工程设计中，建议栅极驱动电压采用4.5V以获取最低R_DS(on)，2.5V驱动时导通电阻稍有增加但仍可满足15A以下应用；TDFN封装底部散热焊盘需可靠接地并增加过孔散热；由于关断延迟较长，在高边开关应用中需确保栅极驱动有足够的下拉能力以加速关断。总体而言，RSTN20D05A2以其20V耐压、5mΩ低导通电阻、2.5V逻辑兼容性及增强的UIS/R_g可靠性，为低压大电流便携电源管理和单节锂电池保护提供了高度集成的功率半导体方案。
