RSTN2015A5

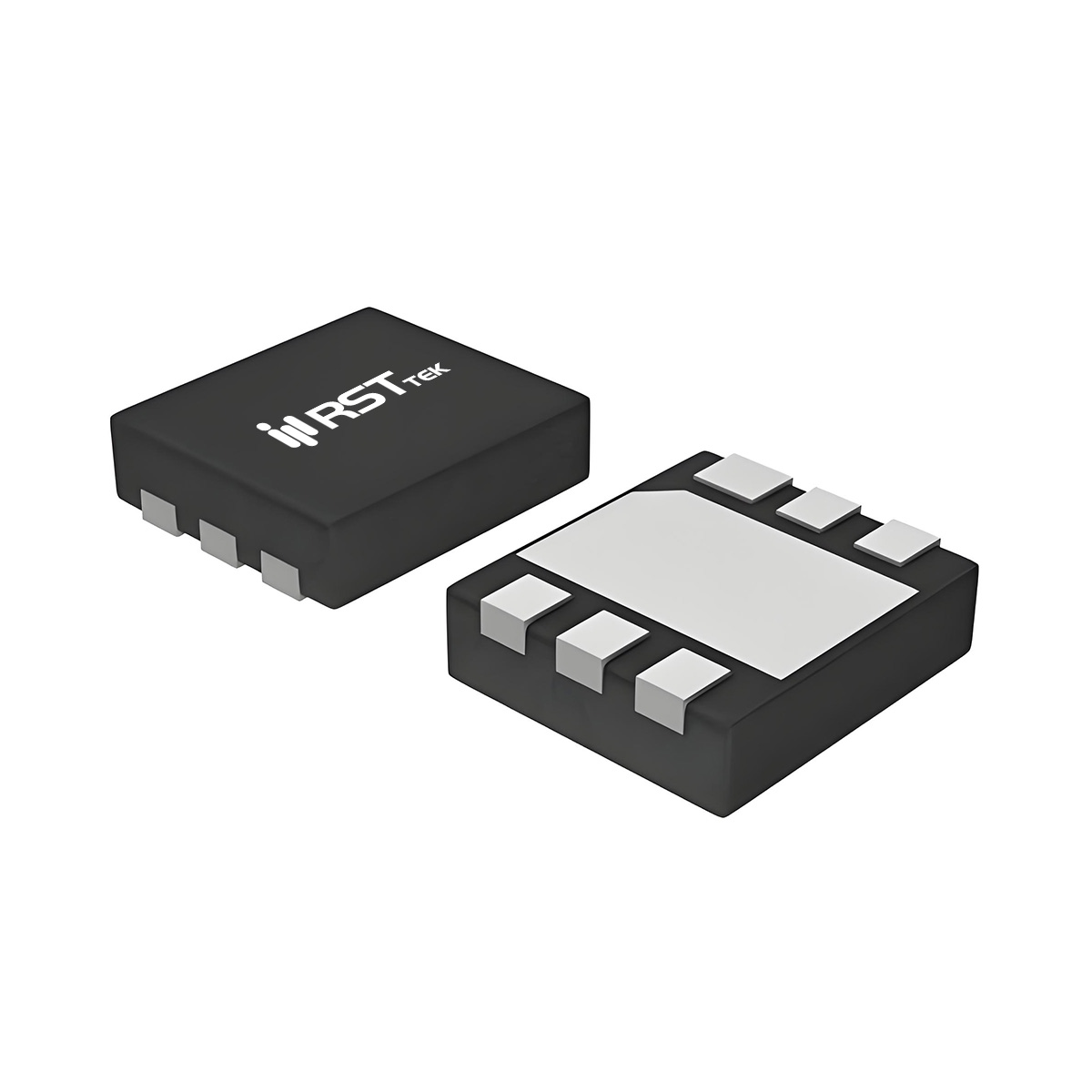

在笔记本计算机、便携设备及电池供电系统中，功率MOSFET需要同时具备超低导通电阻、极低驱动电压和紧凑的封装尺寸。瑞斯特（RST）推出的RSTN2015A5是一款针对20V超低压平台设计的N沟道功率MOSFET，采用极小的DFN2×2-6封装，占板面积仅4mm²，高度0.7mm，非常适合空间受限的便携设备。器件连续漏极电流为20A（TA=25℃），脉冲电流能力达60A。其典型导通电阻在V_GS=4.5V时为12mΩ（最大值15mΩ），在V_GS=2.5V超低驱动电压下典型值16mΩ（最大值19mΩ）。这一特性使得器件可直接由1.8V/2.5V/3.3V逻辑电平驱动，完美适配低压MCU和PMIC的GPIO口，无需任何外部电平转换。器件栅源电压额定值±12V，阈值电压V_GS(th)典型值0.7V（范围0.5~1.1V），确保在2.5V逻辑下实现可靠饱和导通。可靠性方面，RSTN2015A5通过100% UIS测试，单脉冲雪崩能量为3.5mJ（测试条件未完全给出，但器件标注100% UIS tested），能够安全吸收感性负载关断产生的反电动势。此外，器件内置ESD保护结构，显著提高了对静电放电的耐受能力，降低了生产和应用中的损坏风险。器件满足MSL1湿敏等级和RoHS环保要求，适用于自动化表面贴装生产。

静态特性与体二极管性能方面，RSTN2015A5展现出低泄漏和快速恢复优势。零栅压漏电流I_DSS在V_DS=16V、25℃时小于1μA，在85℃高温下典型值为30μA，极低的漏电流有助于降低系统待机功耗。导通电阻在V_GS=4.5V、I_D=4A条件下典型值12mΩ，正温度系数便于多管并联均流。内置体二极管正向压降V_SD典型值0.7V（I_SD=1A），反向恢复时间t_rr典型值10ns，反向恢复电荷Q_rr仅3.5nC（I_SD=7.5A，di/dt=100A/μs）。超快速软恢复特性显著减小死区时间损耗并降低EMI噪声，使其在同步整流和负载开关中表现稳定。热性能方面，器件结到环境热阻R_θJA为100℃/W（1in²铜箔散热），最大耗散功率P_D为1.25W（TA=25℃）。由于DFN2×2封装热容量较小，设计时建议将底部散热焊盘大面积焊接至PCB铜箔并增加过孔，以充分利用有限的散热能力。

动态开关性能是高频电源管理和负载开关的关键。RSTN2015A5优化了栅极电荷与电容特性：总栅极电荷Q_g典型值为9.8nC（最大值12.8nC）（V_DS=10V，V_GS=4.5V，I_D=7.5A），其中栅源电荷Q_gs=0.5nC，栅漏电荷Q_gd=3.6nC。极低的米勒电荷（Q_gd）大幅缩短开关过渡时间，降低驱动器功耗，使其非常适合高频（数百kHz至MHz）PWM控制。输入电容C_iss典型值为713pF，输出电容C_oss=118pF，反向传输电容C_rss=96pF（测试条件V_DS=10V，f=1MHz）。合理的电容比例保证了开关波形的平滑性和抗干扰能力。开关时间测试（V_DD=10V，I_D=1A，V_GEN=4.5V，R_G=6Ω）显示：开通延迟t_d(on)典型值9ns，上升时间t_r=13ns，关断延迟t_d(off)=55ns，下降时间t_f=36ns。较快的开关速度配合低导通电阻，可在数百千赫兹频率下实现高效能量转换。栅极电阻R_G典型值8Ω，为外部驱动匹配提供了便利。设计时建议栅极驱动电阻选取5~15Ω以平衡开关损耗与振铃。

基于上述技术优势，RSTN2015A5主要适用于以下超便携、高效率场景：① 笔记本计算机电源管理 —— 用于CPU/GPU核心供电的负载开关、电源多路复用器（Power MUX），超小DFN2×2封装适合高密度主板布局，2.5V驱动能力简化PMIC接口；② 便携设备与可穿戴产品 —— 在智能手表、TWS耳机充电仓、手持医疗设备中作为电池保护开关或系统负载开关，低导通电阻减少压降，ESD保护提升可靠性；③ 电池供电系统的反接保护与理想二极管 —— 利用低R_DS(on)替代肖特基二极管，显著降低损耗，延长电池续航；④ 高频DC-DC转换器与负载点电源 —— 适用于智能手机、平板电脑中的低压降压变换器，低Q_g和低C_rss支持高达2MHz的开关频率，减小外围电感电容体积。此外，DFN2×2-6封装的底部散热焊盘需可靠焊接至PCB地平面，并利用过孔提升导热能力，以充分利用1.25W的功率耗散。对于空间受限的应用，建议优化栅极驱动回路，减小寄生电感。总体而言，瑞斯特RSTN2015A5以低导通电阻、2.5V超低压驱动能力和紧凑的DFN封装，为20V低压便携电源管理提供了高集成度、高可靠性的功率开关解决方案。
