RSTN15P26A5

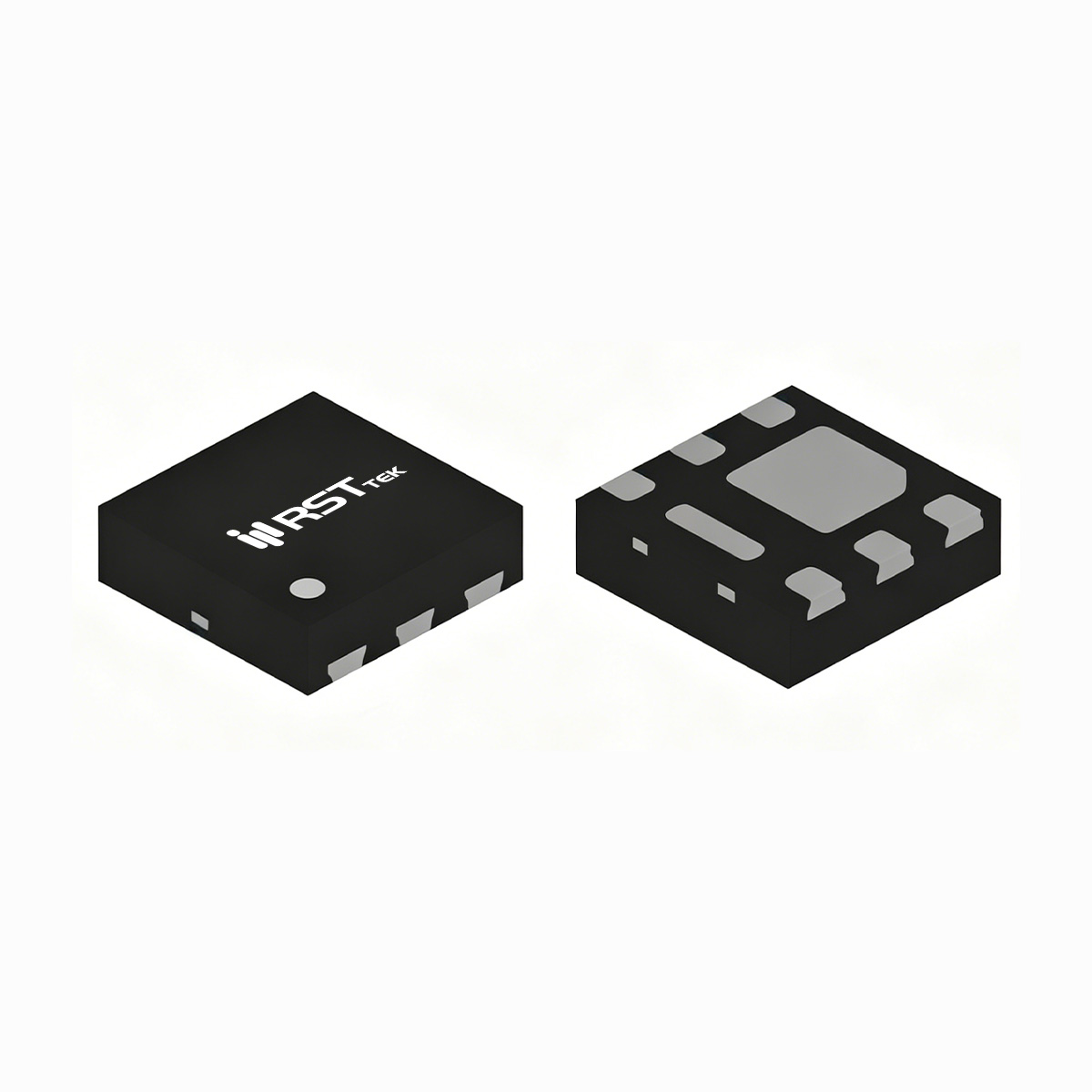

瑞斯特（RST）推出的RSTN15P26A5是一款低压P沟道增强型功率MOSFET，采用DFN2×3‑6L超紧凑封装，专为笔记本计算机、便携设备及电池供电系统的电源管理设计。器件额定漏源电压-18V，栅源电压±12V，在V_GS=-4.5V条件下典型导通电阻R_DS(on)=26mΩ（最大30mΩ），在V_GS=-2.5V时典型值为36mΩ（最大41mΩ），在V_GS=-1.8V时典型值为50mΩ（最大64mΩ），极低的驱动电压要求使其可直接由1.8V/2.5V/3.3V逻辑电平控制，非常适合低压便携系统。连续漏极电流额定-5.6A（T_A=25℃），脉冲电流达-16.8A，体二极管连续电流-5.6A。栅极阈值电压V_GS(th)典型值-0.7V（范围-0.5~-1.0V），兼容1.8V逻辑驱动。零栅压漏电流典型值-1μA（V_DS=-14.4V，25℃），高温85℃时-30μA，待机功耗极低。体二极管正向压降典型-0.7V（I_SD=-1A），反向恢复时间t_rr=16ns，恢复电荷仅8nC，具备超快恢复特性，显著降低硬开关中的反向恢复损耗。器件经过100% UIS（非钳位电感开关）及R_g测试，确保在感性负载关断时具备可靠的雪崩耐受能力，提升系统可靠性。

动态特性方面，RSTN15P26A5针对中高频开关进行了优化，突出超低栅极电荷和低电容特性。典型总栅极电荷Q_g=8nC（V_DS=-10V，V_GS=-4.5V，I_D=-6.5A），其中栅源电荷Q_gs=1.6nC，栅漏电荷Q_gd=1.9nC，极低的米勒电荷显著缩短开关瞬态，降低驱动损耗并支持更高频率操作。输入电容C_iss=815pF，输出电容C_oss=145pF，反向传输电容C_rss=110pF（V_DS=-10V，f=1MHz），低容值特性有利于减小开关节点振铃。栅极电阻R_G=2.4Ω，便于驱动匹配。开关时间参数：典型开通延迟t_D(on)=8ns，上升时间t_r=13ns，关断延迟t_D(off)=34ns，下降时间t_f=15ns（测试条件V_DD=-10V，R_L=10Ω，R_G=6Ω，I_D=-1A），开关速度快，可支持数百kHz至MHz级的PWM控制。热特性方面，结到环境热阻R_θJA=80℃/W（稳态，1平方英寸铜箔），短时（≤10s）热阻50℃/W；最大功耗P_D=2.5W（T_A=25℃），在70℃环温下降额至1.6W。结温与存储温度范围覆盖-55℃~150℃，满足消费电子应用要求。

基于DFN2×3‑6L封装（2mm×3mm，高度仅0.8mm）的超小尺寸与P沟道“高侧导通”的便利性，RSTN15P26A5非常适合空间极度受限、需要简化驱动电路的便携设备。典型应用场景包括：① 笔记本及平板电脑电源管理：用作系统主电源输入的高侧负载开关，1.8V逻辑直驱特性使其可由EC或PMIC直接控制，无需电荷泵；低R_DS(on)减少导通压降，延长电池续航。② 便携设备电池反接保护：串联于电池正极，当电池反接时MOSFET关断，保护后端电路，超快体二极管恢复特性确保适配器热插拔时的安全。③ 单节锂电池充放电管理：在充电器输入侧作为隔离开关，当充电完成或电压异常时关断，配合保护IC实现完整防护，-18V耐压覆盖单节锂电满电4.2V至过压保护裕量。④ 负载点电源（POL）输入开关：在DC‑DC转换器前级充当软启动或电源序列控制开关，利用快速开关特性减少浪涌电流。⑤ 电源路径多路复用器：在USB或适配器与电池之间自动切换供电来源，简化设计。工程设计中，建议栅极驱动电压采用-4.5V以获取最低R_DS(on)，-2.5V驱动时导通电阻略有增加但仍可满足3A以下应用；由于DFN2×3封装散热能力有限，大电流应用时需确保PCB有足够铜箔散热，并注意环境温度降额；建议在栅极串联10Ω左右的电阻以抑制振铃。总体而言，RSTN15P26A5以其-18V耐压、超低导通电阻、1.8V逻辑兼容性及增强的UIS/R_g可靠性，为便携电子和电池供电系统提供了极致紧凑的高侧开关解决方案。
