RSTI60N25A

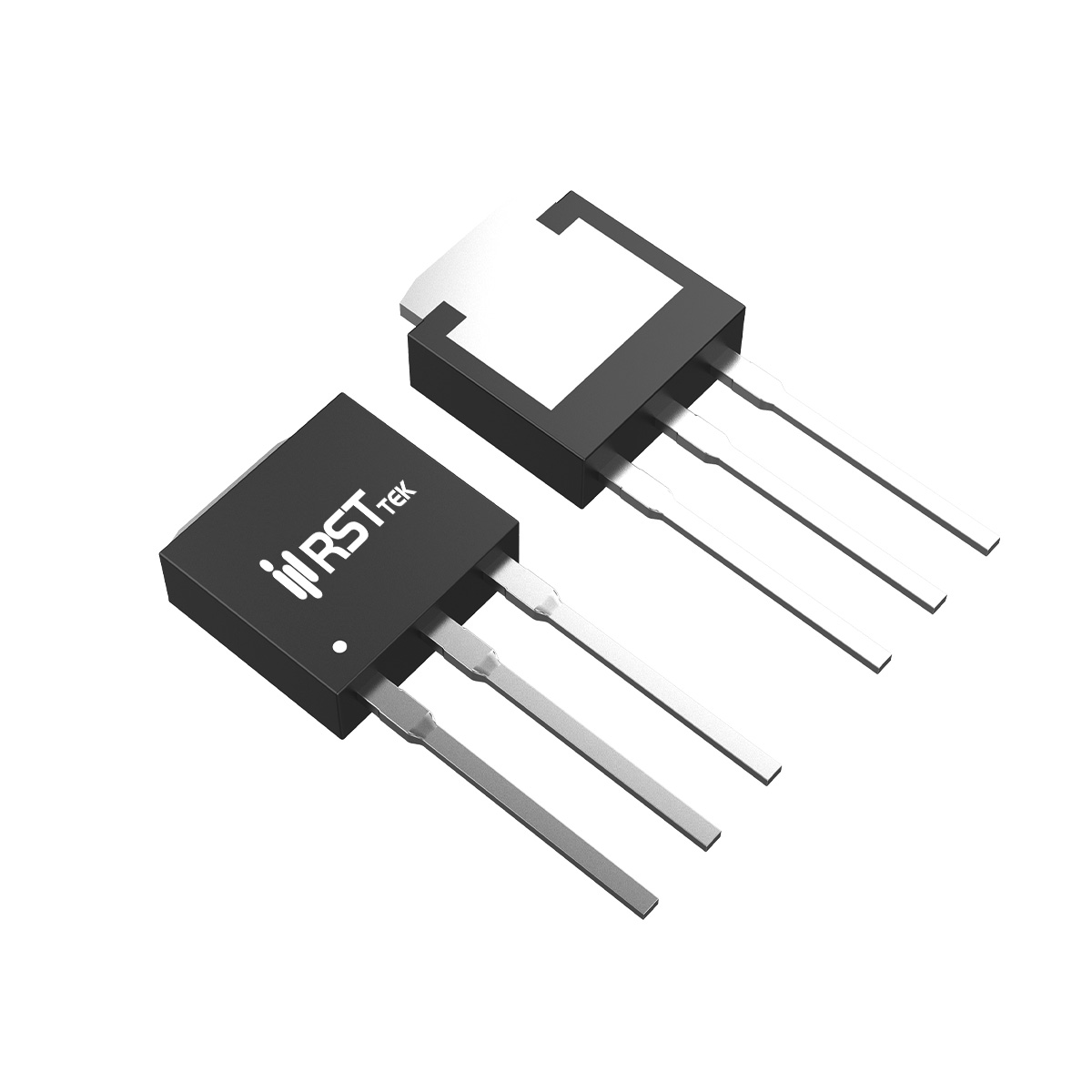

瑞斯特（RST）推出的RSTI60N25A是一款面向中低压功率开关的N沟道增强型功率MOSFET，采用TO‑251封装，专为执行器驱动、LED电视转换器及工业开关应用设计。器件额定漏源电压60V，栅源电压±20V，在V_GS=10V条件下典型导通电阻R_DS(on)=24mΩ（最大30mΩ），在V_GS=5V时典型值为28mΩ（最大35mΩ），较低的导通电阻有助于降低传导损耗。连续漏极电流额定20A（T_c=25℃），脉冲电流达96A，体二极管连续电流20A。栅极阈值电压V_GS(th)典型值2V（范围1~3V），兼容5V/10V逻辑驱动。零栅压漏电流典型值1μA（V_DS=48V，25℃），高温125℃时30μA，待机功耗极低。体二极管正向压降典型0.8V（I_SD=12A），反向恢复时间t_rr=30ns，恢复电荷35nC，具备快速恢复特性，适用于电感负载开关中的续流。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量22mJ（L=0.5mH），确保在感性负载关断时可靠吸收过压能量。最高结温175℃，较常规150℃器件提供更宽的热裕量。

动态特性方面，RSTI60N25A针对中高频开关进行了优化，突出低栅极电荷和低电容特性。典型总栅极电荷Q_g=12nC（最大17nC，V_DS=30V，V_GS=10V，I_D=12A），其中栅源电荷Q_gs=3nC，栅漏电荷Q_gd=3nC，极低的米勒电荷显著缩短开关瞬态，降低驱动损耗并支持更高频率操作。输入电容C_iss=530pF，输出电容C_oss=85pF，反向传输电容C_rss=40pF（V_DS=30V，f=1MHz），超低容值特性有利于大幅减小开关节点振铃和驱动电流需求。开关时间参数：典型开通延迟t_D(on)=8ns，上升时间t_r=8ns，关断延迟t_D(off)=28ns，下降时间t_f=22ns（测试条件V_DD=30V，R_L=30Ω，R_G=6Ω，I_D=1A），开关速度极快，可支持数百kHz至MHz级的PWM控制。热特性方面，结到外壳热阻R_θJC=2.5℃/W，最大功耗P_D=60W（T_c=25℃），在100℃壳温下降额至30W；结到环境热阻（稳态）50℃/W（1平方英寸铜箔）。结温与存储温度范围扩展至-55℃~175℃。

基于TO‑251封装（直插式，便于散热器安装和手工焊接）以及极低的Qg和C_rss，RSTI60N25A专为需要快速开关和高可靠性的执行器、消费电子及工业控制应用设计。典型应用场景包括：① 执行器开关（继电器/电磁阀/电机驱动）：在工业自动化、智能家居及汽车电子的执行器控制中作为低侧或高侧功率开关，60V耐压可覆盖24V/48V系统，低R_DS(on)减少发热，高雪崩能量耐受电磁阀关断时的反峰电压，175℃高结温适应严苛环境。② LED电视转换器（DC‑DC背光驱动）：在LED电视的升压或降压转换器中用作功率开关管，低Qg和极快开关速度支持高频操作，有助于减小变压器和电容体积，实现轻薄化设计，同时低导通电阻提升整机能效。③ 工业开关应用（电源/逆变/保护）：用于工业控制板的DC‑DC模块、小型逆变器、电池保护电路及负载开关，SOT‑251封装便于通孔安装，与现有生产线兼容。工程设计中，建议栅极驱动电压采用10V以获取最低R_DS(on)，5V驱动时导通电阻略有增加但仍可满足15A以下应用；TO‑251封装可通过PCB铜箔或散热器辅助散热；高频应用时注意栅极驱动回路电感，推荐使用<10Ω的栅极串联电阻以优化开关波形。总体而言，RSTI60N25A以其60V耐压、低导通电阻、超低Qg及增强的UIS/R_g可靠性，为执行器驱动、LED电源及工业开关系统提供了高效紧凑的功率半导体方案。
