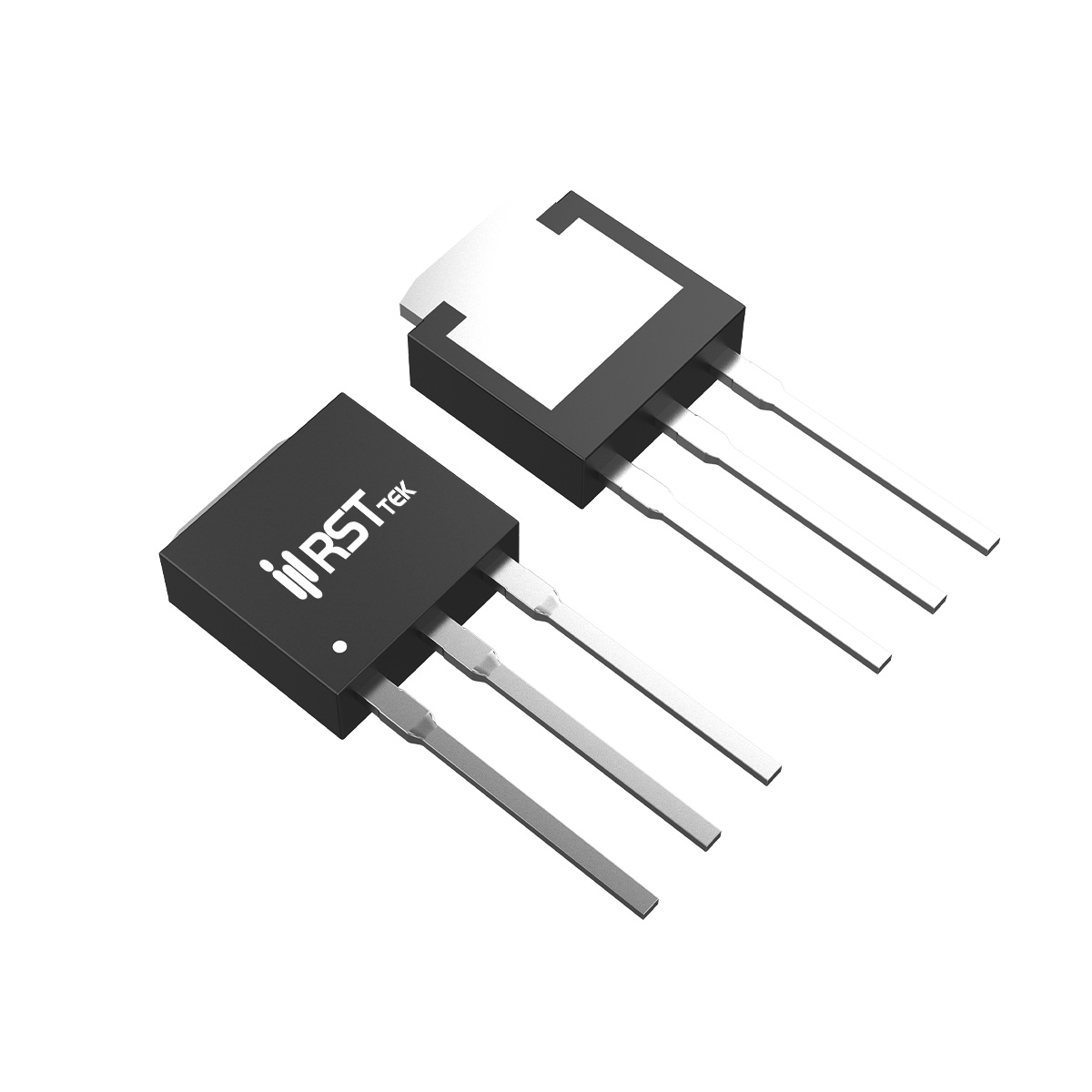

RSTI35P10

瑞斯特（RST）推出的RSTI35P10是一款中高压P沟道增强型功率MOSFET，采用TO‑251封装，专为工业DC/DC转换器、负载开关及电源路径管理设计。P沟道器件在高侧开关应用中无需自举电路，可显著简化栅极驱动设计。器件额定漏源电压-100V，栅源电压±20V，在V_GS=-10V条件下典型导通电阻R_DS(on)=80mΩ（最大90mΩ），在V_GS=-4.5V时典型值为85mΩ（最大102mΩ），较低的传导损耗有助于提升系统效率。连续漏极电流额定-35A（T_c=25℃），脉冲电流达-105A，体二极管连续电流-35A。栅极阈值电压V_GS(th)典型值-2V（范围-1~-3V），兼容-4.5V/-10V逻辑驱动。零栅压漏电流典型值-1μA（V_DS=-80V，25℃），高温85℃时-30μA，待机功耗极低。体二极管正向压降典型-0.7V（I_SD=-1A），反向恢复时间t_rr=38ns，恢复电荷65nC，具备快速恢复特性，适用于硬开关拓扑中的续流。器件经过100% UIS（非钳位电感开关）测试，单脉冲雪崩能量高达400mJ（L=0.5mH，I_AS=-40A），确保在感性负载关断时具备极强的雪崩耐受能力，显著提升工业环境下的系统可靠性。

静态参数方面，RSTI35P10的R_DS(on)在-10V驱动下典型值80mΩ，在-4.5V驱动下为85mΩ，这意味着即使使用较低电压的栅极驱动（如-5V）也可获得接近最优的导通电阻。漏源击穿电压最低-100V，为-48V或-72V等常见工业负压总线提供充足安全裕量。栅漏电流极低（±100nA），有助于减少驱动电路的静态功耗。体二极管反向恢复电荷仅65nC，配合38ns的恢复时间，可显著降低硬开关拓扑中的反向恢复损耗，提升开关频率潜力。雪崩能量400mJ是同类P沟道器件中的较高水平，能有效吸收变压器漏感或电机绕组产生的尖峰能量，避免器件损坏。

动态特性方面，RSTI35P10针对中高频开关进行了优化。典型总栅极电荷Q_g=39nC（最大55nC，V_DS=-50V，V_GS=-10V，I_D=-9A），其中栅源电荷Q_gs=6.3nC，栅漏电荷Q_gd=7.9nC，米勒电荷适中，有助于降低驱动损耗并支持较高频率操作。输入电容C_iss=1780pF（最大2314pF），输出电容C_oss=120pF，反向传输电容C_rss=68pF（V_DS=-30V，f=1MHz），低容值特性有利于减小开关节点振铃。栅极电阻R_G=5Ω（典型值），便于驱动匹配。开关时间参数：典型开通延迟t_D(on)=11ns，上升时间t_r=9ns，关断延迟t_D(off)=50ns，下降时间t_f=22ns（测试条件V_DD=-30V，R_L=30Ω，R_G=6Ω，I_D=-1A），开关速度可满足数十kHz至数百kHz的电源转换需求。热特性方面，结到外壳热阻R_θJC=2.0℃/W，最大功耗P_D=62.5W（T_c=25℃），在100℃壳温下降额至25W；结到环境热阻（稳态）55℃/W（1平方英寸2oz铜箔）。结温与存储温度范围覆盖-55℃~150℃。

基于TO‑251封装（直插式，便于散热器安装）的稳健特性以及P沟道在高侧驱动的便利性，RSTI35P10特别适用于工业DC/DC转换器及负压电源系统。典型应用场景包括：① 工业DC/DC转换器（高侧开关）：在-48V电信总线输入的非隔离降压转换器中，P沟道MOSFET可直接由低电压逻辑驱动，省去复杂的自举电路，简化设计并降低成本。② 负载开关与热插拔：在基站、工业计算机及负压供电模块中用作大电流负载开关，低导通压降减少发热，400mJ高雪崩能量保证热插拔时的安全关断。③ 电池反接保护：P沟道串联于电池正极（或负极，视系统参考地），利用其低栅极驱动电压实现高效反接保护，-100V耐压可覆盖多串锂电池组。④ 电源路径管理（OR-ing）：在冗余电源系统中实现负压轨的自动切换。工程设计中，建议栅极驱动电压采用-10V以获取最低R_DS(on)，-4.5V驱动时导通电阻略有增加但仍可满足20A以下应用；TO‑251封装可通过散热器或大面积铜箔辅助散热；注意P沟道MOSFET的栅极驱动电平需参考其源极电位。总体而言，RSTI35P10以其-100V耐压、低导通电阻及高雪崩能量，为工业负压DC/DC转换及高侧开关应用提供了高效可靠的功率半导体方案。
