RSTI20N10

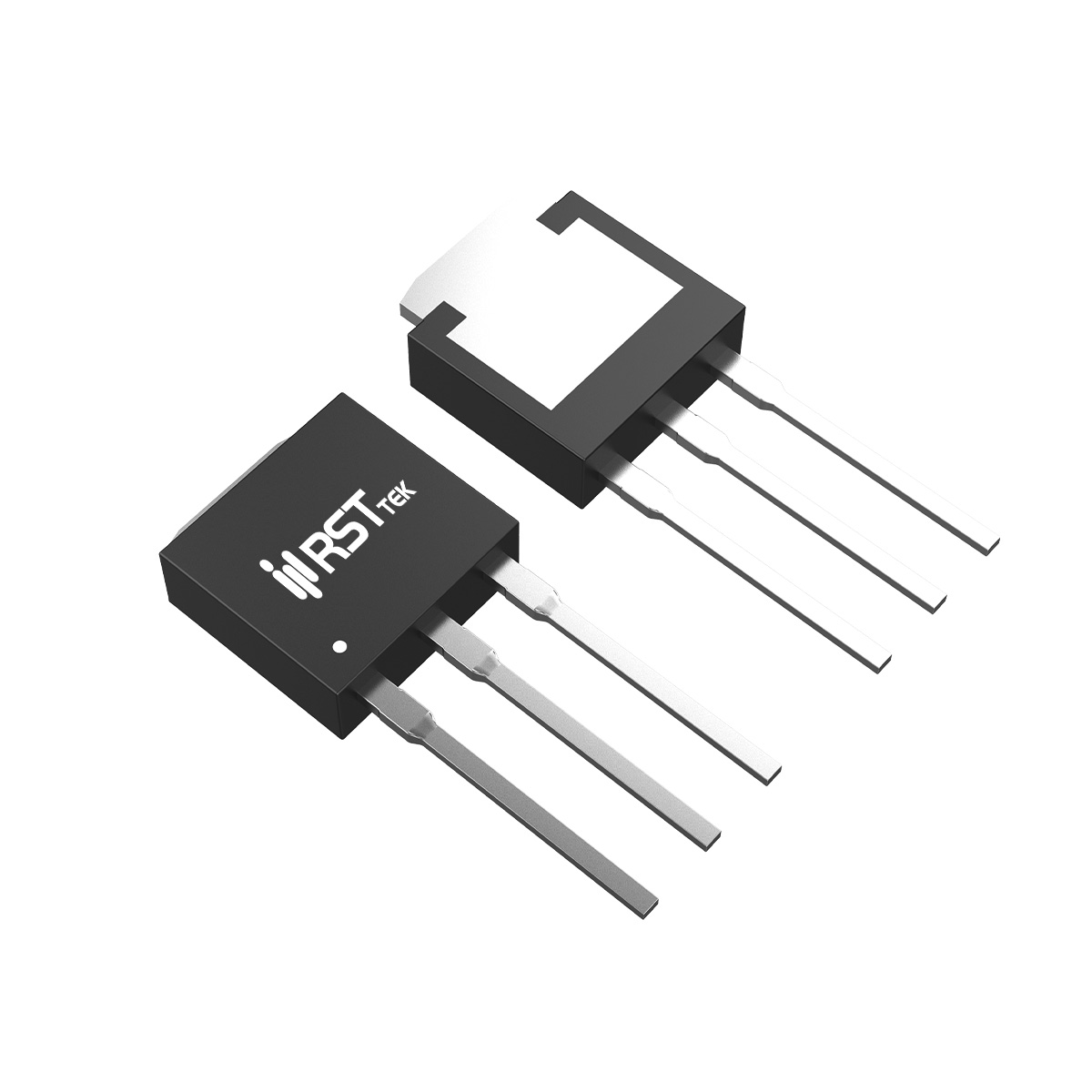

瑞斯特（RST）推出的RSTI20N10是一款面向中高压功率转换的N沟道增强型功率MOSFET，采用TO‑251封装，专为电信供电设备（PSE）解决方案设计。器件额定漏源电压100V，栅源电压±20V，在V_GS=10V条件下典型导通电阻R_DS(on)=33mΩ（最大50mΩ），在V_GS=4.5V时典型值为35mΩ（最大57mΩ），低导通电阻有效降低传导损耗。连续漏极电流额定20A（T_c=25℃），脉冲电流达60A，体二极管连续电流20A。栅极阈值电压V_GS(th)典型值2V（范围1~3V），兼容4.5V/10V逻辑驱动。零栅压漏电流典型值1μA（V_DS=80V，25℃），高温85℃时30μA，待机功耗极低。体二极管正向压降典型0.8V（I_SD=8A），反向恢复时间t_rr=47ns，恢复电荷117nC，具备适中的恢复特性，适用于硬开关拓扑中的续流。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量达90mJ（L=0.5mH，I_AS=19A），确保在感性负载关断时可靠吸收过压能量，提升电信设备供电系统的可靠性。

动态特性方面，RSTI20N10针对中高频开关进行了优化。典型总栅极电荷Q_g=35nC（最大49nC，V_DS=50V，V_GS=10V，I_D=17A），在4.5V驱动下典型Q_g=15.5nC，其中栅源电荷Q_gs=8.5nC，栅漏电荷Q_gd=5.2nC，较低的米勒电荷有助于降低驱动损耗并支持较高频率操作。输入电容C_iss=1960pF（最大2550pF），输出电容C_oss=145pF，反向传输电容C_rss=50pF（V_DS=30V，f=1MHz），低容值特性有利于减小开关节点振铃。栅极电阻R_G=1.0Ω，利于快速充放电。开关时间参数：典型开通延迟t_D(on)=16ns，上升时间t_r=7ns，关断延迟t_D(off)=44ns，下降时间t_f=12ns（测试条件V_DD=30V，R_L=30Ω，R_G=6Ω，I_D=1A），开关速度快，可支持数百kHz的电源转换需求。热特性方面，结到外壳热阻R_θJC=1.5℃/W，最大功耗P_D=83W（T_c=25℃），在100℃壳温下降额至33W；结到环境热阻（稳态）50℃/W（1平方英寸铜箔）。结温与存储温度范围覆盖-55℃~150℃。

基于TO‑251封装（直插式，便于手工焊接和散热器安装）的稳健特性，RSTI20N10专为电信PSE（供电设备）中的功率管理设计，同时也可广泛应用于其他工业电源场景。典型应用场景包括：① 电信PSE（PoE供电设备）：在以太网供电交换机、供电器中用作功率MOSFET，负责将-48V电源切换至以太网端口，100V耐压可覆盖PoE+和PoE++标准（最高57V）并留有充足裕量，低R_DS(on)减少发热，高雪崩能量保证热插拔和电缆浪涌时的安全关断。② DC‑DC转换器（反激/正激拓扑）：用于通信设备、工业电源的辅助电源或初级侧开关，33mΩ低导通电阻提升效率。③ 负载开关与电源路径管理：在基站、路由器及工业控制中用作大电流负载开关或OR-ing冗余切换，低导通压降减少功率损耗。④ 电机驱动与电池保护：适用于低压BLDC电机驱动及24V/48V电池包的保护电路。工程设计中，建议栅极驱动电压采用10V以获取最低R_DS(on)；TO‑251封装可通过散热器或足够的PCB铜箔辅助散热；高频应用时注意栅极驱动回路电感，推荐使用<10Ω的栅极串联电阻以优化开关波形。总体而言，RSTI20N10以其100V耐压、低导通电阻及增强的UIS/R_g可靠性，为电信PSE及中高压功率转换系统提供了高效可靠的功率半导体方案。
