RSTE5P06

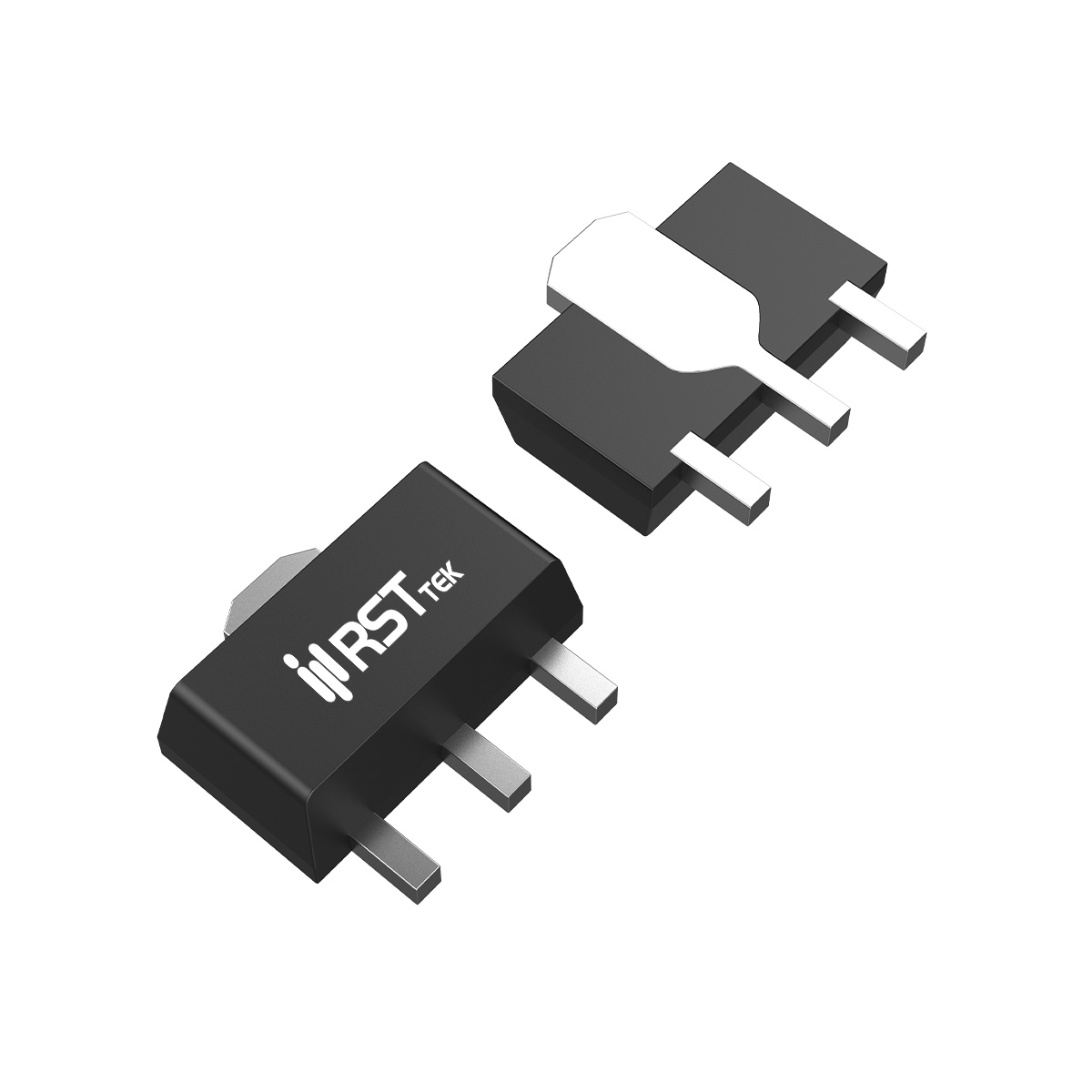

瑞斯特（RST）推出的RSTE5P06是一款低压P沟道增强型功率MOSFET，采用SOT‑89紧凑封装，专为笔记本计算机、便携设备及电池供电系统的电源管理设计。器件额定漏源电压-60V，栅源电压±20V，在V_GS=-10V条件下典型导通电阻R_DS(on)=64mΩ（最大70mΩ），在V_GS=-4.5V时典型值为87mΩ（最大95mΩ），低导通电阻可有效降低高侧开关的压降与损耗。连续漏极电流额定-4A（T_A=25℃），脉冲电流达-12A，体二极管连续电流-4A。栅极阈值电压V_GS(th)典型值-1.0~-2.2V，兼容-4.5V/-10V逻辑驱动。零栅压漏电流典型值-1μA（V_DS=-48V，25℃），高温85℃时-30μA，待机功耗极低。体二极管正向压降典型-0.8V（I_SD=-2A），反向恢复时间t_rr=13ns，恢复电荷7nC，超快恢复特性显著降低硬开关中的反向恢复损耗。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量未直接给出但通过UIS验证，确保在感性负载关断时具备可靠的雪崩耐受能力，同时集成ESD保护结构，提升生产和组装过程中的抗静电能力。

动态特性方面，RSTE5P06针对中低频至中频开关应用进行了优化。典型总栅极电荷Q_g=13nC（V_DS=-15V，V_GS=-10V，I_D=-4.4A），其中栅源电荷Q_gs=1.3nC，栅漏电荷Q_gd=3nC，极低的栅极电荷可显著降低驱动损耗，支持较高开关频率。输入电容C_iss=642pF，输出电容C_oss=76pF，反向传输电容C_rss=66pF（V_DS=-15V，f=1MHz），低容值特性有利于减小开关节点振铃并降低驱动电流需求。栅极电阻R_G未标称值但属典型P沟道水平。开关时间参数：典型开通延迟t_D(on)=8ns，上升时间t_r=13ns，关断延迟t_D(off)=26ns，下降时间t_f=7ns（测试条件V_DD=-15V，R_L=15Ω，R_G=6Ω，I_D=-1A），开关速度快，可满足数百kHz的PWM控制需求。热特性方面，结到环境热阻R_θJA=80℃/W（1平方英寸铜箔），最大功耗P_D=1.6W（T_A=25℃），在100℃环温下降额至0.6W。结温与存储温度范围覆盖-55℃~150℃。

基于SOT‑89封装的小尺寸与P沟道“高侧导通”的便利性，RSTE5P06非常适合空间受限、需要简化驱动电路的便携设备。典型应用场景包括：① 笔记本及平板电脑电源管理：用作系统主电源输入的高侧负载开关，低R_DS(on)减少导通压降，延长电池续航；栅极低电平导通特性使其可直接由EC或PMIC控制，无需电荷泵。② 便携设备电池保护与反接保护：串联于电池正极，当电池反接时MOSFET关断，保护后端电路，超快体二极管恢复特性确保在适配器热插拔时的安全。③ 单节/双节锂电池充放电管理：在充电器输入侧作为隔离开关，当充电完成或电压异常时关断，配合保护IC实现完整防护。④ 负载点电源（POL）输入开关：在DC‑DC转换器前级充当软启动或电源序列控制开关，利用快速开关特性减少浪涌电流。⑤ 电源路径多路复用器：在USB或适配器与电池之间自动切换供电来源，简化设计。工程设计中，建议栅极驱动电压采用-10V以获取最低R_DS(on)，-4.5V驱动时仍能满足3A以下应用；由于SOT‑89封装散热能力有限，大电流应用时需确保PCB有足够铜箔散热，并注意环境温度降额。总体而言，RSTE5P06以其-60V耐压、低导通电阻及增强的UIS/R_g可靠性，为便携电子和电池供电系统提供了简洁高效的高侧开关解决方案。
