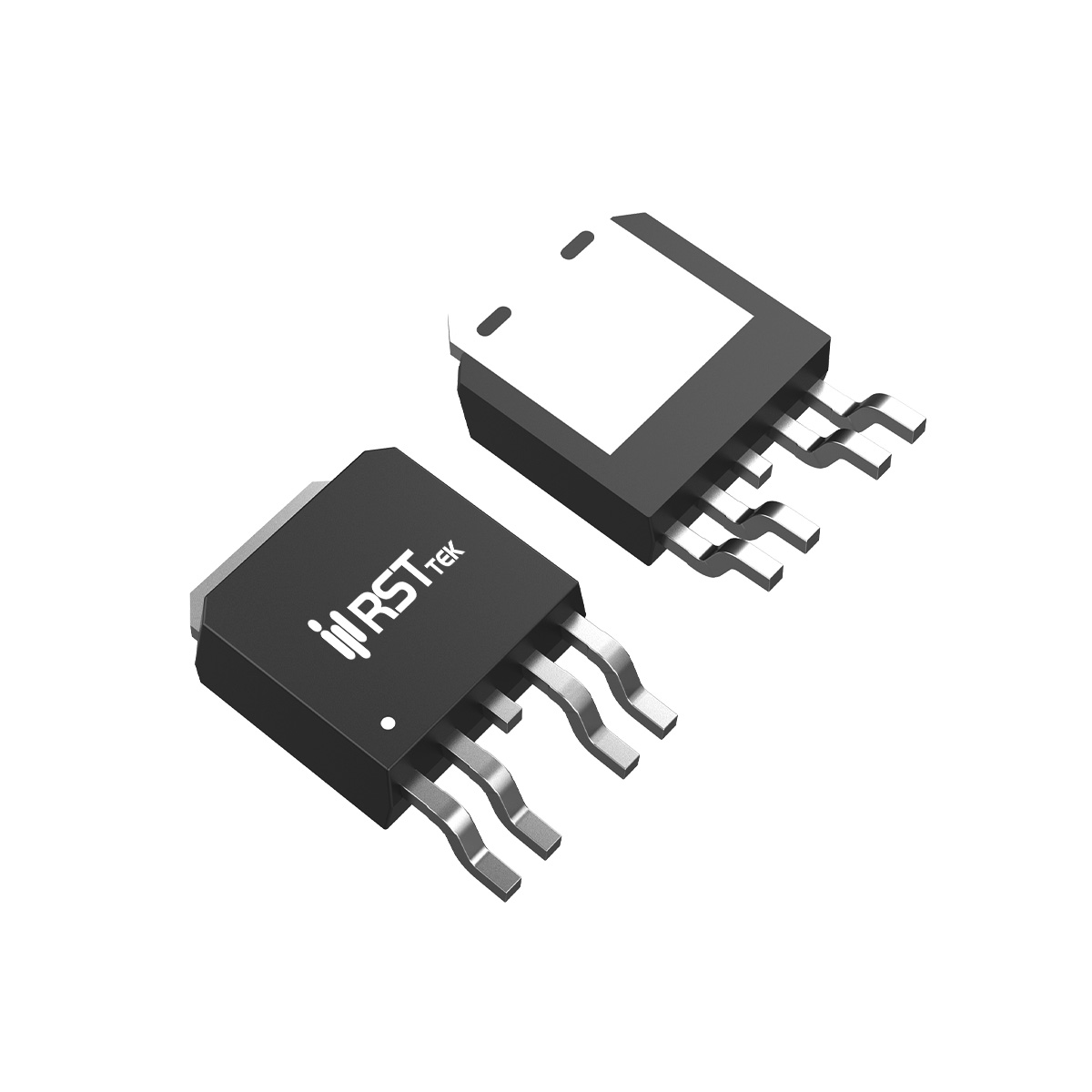

RSTD603

在笔记本计算机、便携式设备及电池供电系统中，电源管理电路往往需要同时具备N沟道和P沟道功率MOSFET，以实现负载开关、电源路径管理和电池充放电保护等复杂功能。瑞斯特（RST）推出的RSTD603是一款单片集成的互补增强型双MOSFET，采用紧凑的TO-252-4封装，内部集成60V/15A N沟道和-60V/-15A P沟道器件。N沟道典型导通电阻在V_GS=10V时为24mΩ（4.5V时为28mΩ），P沟道典型导通电阻在V_GS=-10V时为65mΩ（-4.5V时为82mΩ）。该互补组合允许设计者用单个封装构建高端P沟道开关和低端N沟道开关，尤其适用于电池组保护板、电源多路复用器及小型H桥驱动。器件栅源电压额定值±20V，阈值电压N沟道典型1.9V、P沟道典型-1.9V，兼容3.3V/5V逻辑电平。可靠性方面，RSTD603通过100% UIS测试，N沟道雪崩能量16mJ（L=0.5mH），P沟道达25mJ，能够安全吸收感性负载关断产生的反电动势。器件满足RoHS绿色环保要求，湿敏等级MSL1，适合自动化表面贴装生产。

静态特性与体二极管性能方面，RSTD603展现出低泄漏电流和快速恢复特性。N沟道零栅压漏电流在V_DS=48V时小于1μA（85℃时30μA），P沟道同样保持极低水平，有效降低系统待机功耗。导通电阻随温度呈正相关变化，便于并联均流和热设计。内置体二极管正向压降典型值N沟道0.8V（I_SD=5A）、P沟道-0.7V（I_SD=-1A），反向恢复时间N沟道20ns、P沟道18ns，反向恢复电荷分别为20nC和13nC（测试条件均为12A或7.5A，di/dt=100A/μs）。快速软恢复特性显著减小死区时间损耗和换流尖峰，使器件在同步整流和电机换向中表现稳定。热性能方面，双芯片共封装，N沟道结到壳热阻3.5℃/W，P沟道2.8℃/W，最大耗散功率分别为35.7W和44.6W（Tc=25℃）。当器件安装在1in²铜箔上时，结到环境稳态热阻为60℃/W，建议采用底部散热焊盘大面积连接至地平面并增加导热过孔，以充分利用功率耗散能力。

动态开关性能是高频PWM应用的关键。RSTD603优化了栅极电荷设计：N沟道总栅极电荷Q_g典型值11.5nC（V_GS=10V，V_DS=30V，I_D=12A），在4.5V驱动下仅5.5nC；P沟道对应总栅极电荷12nC（-10V驱动），4.5V驱动下6nC。极低的米勒电荷（N沟道Q_gd=2.2nC，P沟道Q_gd=3.6nC）大幅缩短开关过渡时间，降低驱动损耗。电容特性：N沟道C_iss=540pF，C_rss=26pF；P沟道C_iss=530pF，C_rss=36pF（V_DS=30V，f=1MHz）。低反向传输电容有效抑制dv/dt耦合，提高抗误导通能力。开关时间测试（V_DD=30V，I_D=1A，R_G=6Ω）显示：N沟道开通延迟10ns，上升时间6ns，关断延迟21ns，下降时间5ns；P沟道开通延迟8ns，上升时间4.5ns，关断延迟40ns，下降时间27ns。极快的开关速度配合低导通电阻，使其可工作于数百kHz PWM频率，适合高动态响应的电池保护与电源路径切换。设计时栅极驱动电阻建议选取5~15Ω以平衡开关损耗与EMI。

基于上述技术优势，RSTD603主要针对以下典型应用场景：① 笔记本计算机电源管理 —— 用于电池充放电保护、系统电源与电池之间的双路切换（Power MUX），以及辅助电源的负载开关，单片封装节省主板面积，低R_DS(on)减少压降，延长电池续航；② 便携式设备（平板、手持终端） —— 在有限PCB空间内实现电池隔离和输出路径管理，互补设计简化控制逻辑，无需外部自举电容；③ 电池供电系统的反接保护与理想二极管 —— 利用P沟道的低导通电阻替代肖特基二极管，显著降低损耗，25mJ雪崩能量抵御电池反接或负载突变冲击；④ 小型电机驱动（风扇、玩具、医疗器械） —— 单封装完成H桥的一个半桥臂，配合外部另一个互补对即可构建有刷直流电机驱动，降低系统复杂度。此外，该器件也适用于同步整流辅助电路、太阳能充电器的防倒灌保护等。设计者应留意TO-252-4的引脚排列（通常N沟道源极和P沟道漏极共用中间引脚），合理布局功率回路和栅极驱动回路，并确保散热焊盘充分接地。总体而言，瑞斯特RSTD603以集成互补双通道、低导通电阻和快速开关特性，为60V级便携电源管理提供了高集成度、高可靠性的单封装解决方案。
