RSTD601

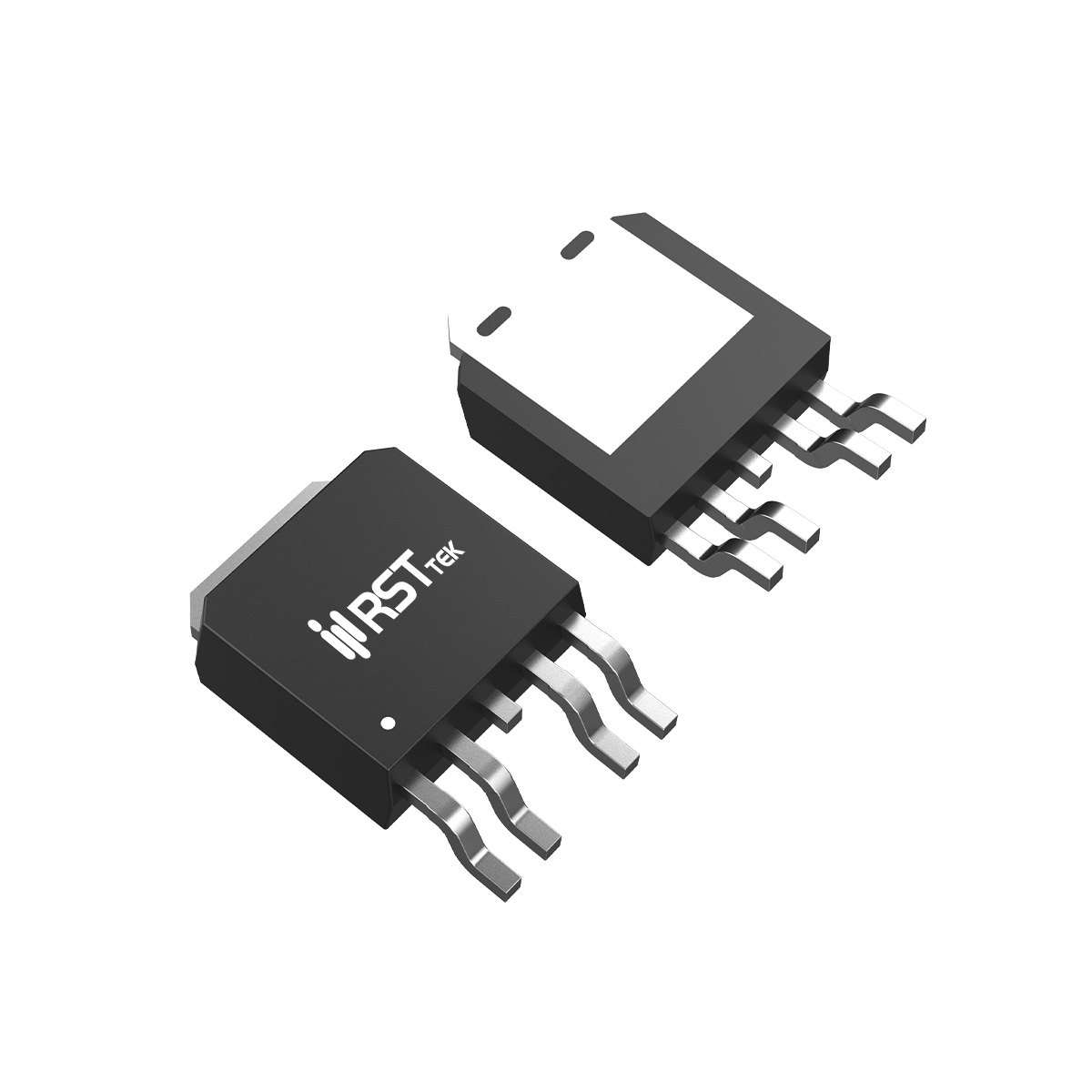

在风扇预驱动H桥、小型电机控制及同步整流电路中，同时需要N沟道和P沟道功率MOSFET以简化栅极驱动并减少元件数量。瑞斯特（RST）推出的RSTD601是一款单片集成的互补增强型双MOSFET，采用节省空间的TO-252-4封装，内部集成了60V/25A N沟道和-60V/-20A P沟道器件。N沟道典型导通电阻在V_GS=10V时为24mΩ（4.5V时为29mΩ），P沟道典型导通电阻在V_GS=-10V时为34mΩ（-4.5V时为42mΩ）。该互补组合允许设计者构建无需自举电容的高端P沟道开关和低端N沟道开关，尤其适合H桥、半桥和有刷直流电机驱动。器件栅源电压额定值±20V，阈值电压N沟道典型2.5V、P沟道典型-2V，兼容3.3V/5V逻辑驱动。可靠性方面，RSTD601通过100% UIS测试，N沟道雪崩能量36mJ（L=0.5mH），P沟道达56mJ，能够安全吸收感性负载关断产生的反电动势。器件满足RoHS环保要求，湿敏等级MSL1，适用于紧凑型功率电路设计。

静态特性与体二极管性能方面，RSTD601展现出低泄漏和快速恢复优势。N沟道零栅压漏电流在V_DS=48V时小于1μA（85℃时30μA），P沟道同样保持极低水平。导通电阻随温度正相关变化，便于并联均流。内置体二极管正向压降典型值均为0.75V（N/P沟道，I_S=1A），反向恢复特性优异：N沟道t_rr=13ns，Q_rr=8.7nC；P沟道t_rr=15ns，Q_rr=8nC（测试条件均为10A，di/dt=100A/μs）。快速软恢复特性显著降低死区时间损耗和换流尖峰，使器件在同步整流和电机换向中表现稳定。热性能方面，双芯片共用同一封装，结到壳热阻为36℃/W（每个通道），最大耗散功率每通道34.7W（Tc=25℃）。当器件安装在1in²铜箔上时，瞬态热阻（t≤10s）为85℃/W，稳态热阻为240℃/W，表明需要充分散热以满足大电流连续工作。设计时建议将底部散热焊盘连接至大面积地层并通过过孔导热。

动态开关性能是高频PWM应用的关键。RSTD601优化了栅极电荷，N沟道总栅极电荷Q_g典型值15.7nC（V_GS=10V，V_DS=20V，I_D=10A），在4.5V驱动下仅7.5nC；P沟道对应总栅极电荷15nC（-10V驱动），4.5V驱动下7.5nC。极低的米勒电荷（N沟道Q_gd=2.75nC，P沟道Q_gd=3.5nC）大幅缩短开关过渡时间，降低驱动器功耗。电容特性：N沟道C_iss=1325pF，C_rss=75pF；P沟道C_iss=1468pF，C_rss=82pF（V_DS=20V，f=1MHz）。低反向传输电容有效抑制dv/dt耦合，提高抗误导通能力。开关时间测试（V_DD=20V，I_D=1A，R_G=6Ω）显示：N沟道开通延迟7.8ns，上升时间6.9ns，关断延迟22.4ns，下降时间4.8ns；P沟道开通延迟8.7ns，上升时间7ns，关断延迟31ns，下降时间17ns。极快的开关速度配合低导通电阻，使其可工作于数百kHz至MHz的PWM频率，适合高动态响应的电机驱动和电源转换。设计时栅极驱动电阻建议选取5~15Ω以平衡开关损耗与EMI。

基于上述技术优势，RSTD601主要针对以下应用场景：① 风扇预驱动H桥（Fan Pre-driver H-Bridge） —— 用于服务器风扇、工业风机等，单片集成互补对可直接由PWM信号驱动，简化外围电路，实现高效正反转控制；② 有刷直流电机控制（Motor Control） —— 适用于电动工具、小型机器人、玩具电机等，TO-252-4封装节省PCB面积，36mJ/56mJ雪崩能量安全处理电机电感储能；③ 同步整流（Synchronous Rectification） —— 用于低压DC-DC转换器的副边整流，N沟道作同步整流管，P沟道可作理想二极管或辅助开关，互补设计降低BOM成本；④ 负载开关与电源路径管理 —— 在电池供电系统中，P沟道作高端输入开关，N沟道作低端放电开关，实现双向电源隔离。此外，该器件也适用于音频放大器电源、太阳能充电器等。设计者应注意TO-252-4的引脚分配（N沟道源极和P沟道漏极共用中间引脚），合理布局功率回路和栅极驱动回路。总体而言，瑞斯特RSTD601以集成互补双通道、低导通电阻和快速开关特性，为60V级中低压电机控制和电源管理提供了高集成度、高可靠性的单封装解决方案。
