RSTD40C50JM

一、产品概述与关键特性

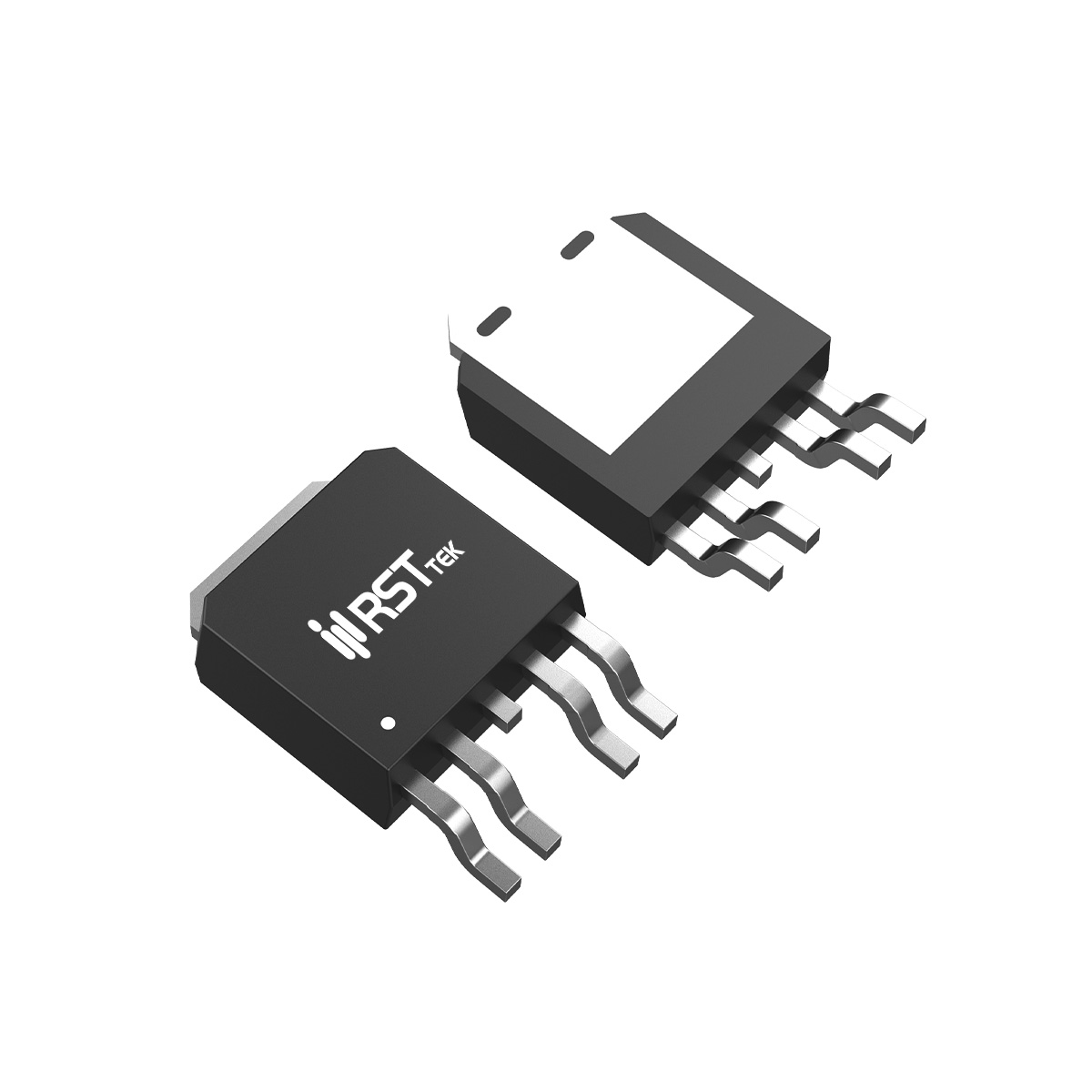

RSTD40C50JM 是一款采用 TO-252-4 封装的互补型双功率 MOSFET，内部集成一个 N 沟道和一个 P 沟道增强型 MOS 管，专为风扇预驱 H 桥、电机控制及同步整流等低压大电流半桥拓扑设计。N 沟道器件耐压 40V、连续漏极电流高达 60A（TC=25℃），P 沟道耐压 -40V、连续电流 -50A，为高功率密度应用提供集成化方案。在 VGS=10V 条件下，N 管导通电阻 RDS(ON) 典型值仅 4.2mΩ（最大值 5.5mΩ），P 管典型值 10mΩ（最大值 13mΩ）；低压驱动能力同样出色：VGS=4.5V 时，N 管典型 5.3mΩ（最大值 7mΩ），P 管典型 15mΩ（最大值 18mΩ），兼容 4.5V 逻辑电平，简化栅极驱动设计。栅极阈值电压典型值：N 管 2V（范围 1.5V~2.5V），P 管 -2V（范围 -1.5V~-2.5V）。该器件经过 100% UIS 测试，单脉冲雪崩能量达 100mJ（L=0.5mH），雪崩电流 N/P 管均为 ±20A，具备优异的浪涌耐受能力。工作结温范围 -55℃ 至 150℃，符合 RoHS 绿色标准，适合高效率、高可靠性的低压大功率系统。

二、静态与动态电气参数
静态特性方面，N 沟道 BVDSS 最小 40V，P 沟道 -40V；零栅压漏电流在 25℃ 下均小于 1μA，85℃ 时低于 30μA，高温漏电极低。栅源泄漏电流在 ±20V 应力下不超过 ±100nA。体二极管特性：N 管正向压降 VSD 典型 0.75V（ISD=1A），P 管典型 -0.75V；反向恢复时间 N 管 trr=13ns，P 管 15ns，恢复电荷分别为 8.7nC 和 8nC（di/dt=100A/μs），较小的 Qrr 有助于降低高频开关中的二极管损耗和电磁干扰。动态特性（通过设计保证）：N 管输入电容 Ciss 典型 703pF（VDS=20V，1MHz），输出电容 Coss=85pF，反向传输电容 Crss=54pF；P 管对应值为 465pF、53pF、48pF（VDS=-20V）。栅极电阻 N 管典型 2.5Ω，P 管典型 8Ω。开关特性测试条件 VDD=±20V，ID=±1A，RG=6Ω，N 管导通延迟 td(on)=7.8ns，上升 tr=6.9ns，关断延迟 td(off)=22.4ns，下降 tf=4.8ns；P 管导通延迟 8.7ns，上升 7ns，关断延迟 31ns，下降 17ns。栅极电荷方面：N 管在 VDS=20V，VGS=10V，ID=10A 时总栅极电荷 Qg 典型 15.7nC（最大 22nC），P 管在 VDS=-20V，VGS=-10V，ID=-10A 时 Qg 典型 15nC。低 Qg 配合低 RDS(ON) 赋予器件极低的 FOM，适合数百 kHz 的高频开关应用。

三、热特性与安全能力
RSTD40C50JM 在 TC=25℃ 环境下最大功耗为 32.9W，TC=100℃ 时降额至 13.2W。结到壳热阻 RθJC 典型 3.8℃/W。在实际 PCB 应用中（表面贴装于 1 平方英寸铜箔 FR-4 板），短时脉冲（t ≤ 10s）结到环境热阻 RθJA 为 25℃/W，稳态条件下为 60℃/W。建议在 TO-252-4 封装下方布置大面积覆铜及散热过孔以降低热阻，充分发挥 60A/50A 电流能力。脉冲漏极电流额定值：N 管 IDM 受封装限制，P 管同样具有高脉冲能力（数据表中未单独列出，但 UIS 电流达 20A）。数据手册提供了安全工作区（SOA）曲线，覆盖直流、10ms、1ms 等不同脉宽下的电压-电流极限，在 VDS=20V 时单脉冲电流可达较高水平。瞬态热阻抗曲线可用于计算短时过载下的结温温升。100% UIS 测试保证器件能安全吸收感性负载关断时产生的雪崩能量，20A 雪崩电流和 100mJ 雪崩能量在 40V 等级双 MOSFET 中表现优异，特别适用于电机驱动和反激式钳位电路。

四、典型应用场景与设计建议
基于互补双管集成、40V 耐压及 TO-252-4 封装，RSTD40C50JM 适用于以下典型电路：
1) 风扇预驱 H 桥 — 单个封装即可实现一个半桥（高侧 P 管 + 低侧 N 管），两颗 RSTD40C50JM 可组成完整 H 桥，驱动大功率散热风扇、工业风机等感性负载，节省 PCB 面积且 N/P 管参数匹配度高，降低死区时间设计难度。
2) 电机控制 — 在 24V/36V 直流电机驱动、电动工具、无人机电调中作为功率级开关，低 RDS(ON) 可显著减少导通损耗，60A 连续电流能力满足中大功率需求。
3) 同步整流 — 在低压大电流 DC-DC 转换器（如 12V/5V 输入、数百瓦输出）中，利用 N 管作同步整流管、P 管作续流开关，低 Qg 和低 RDS(ON) 有利于提升高频转换效率。
4) 电源路径管理与电池保护 — 在服务器、通信设备或大容量锂电池组中，作为充放电控制开关，实现单芯片双路控制。
设计注意事项：栅源电压不得超过 ±20V，建议在栅极串联 4.7Ω~10Ω 电阻抑制振铃；由于 P 管 RDS(ON) 高于 N 管，若需对称驱动能力，可调整驱动电压或并联；TO-252-4 封装第四引脚为附加源极（Kelvin 连接），有助于优化驱动回路。RSTD40C50JM 凭借 40V/60A（N）和 -40V/-50A（P）的卓越性能、超低导通电阻和紧凑封装，为高功率密度电机驱动和电源管理提供了高性价比国产方案。
