RSTD4013 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道

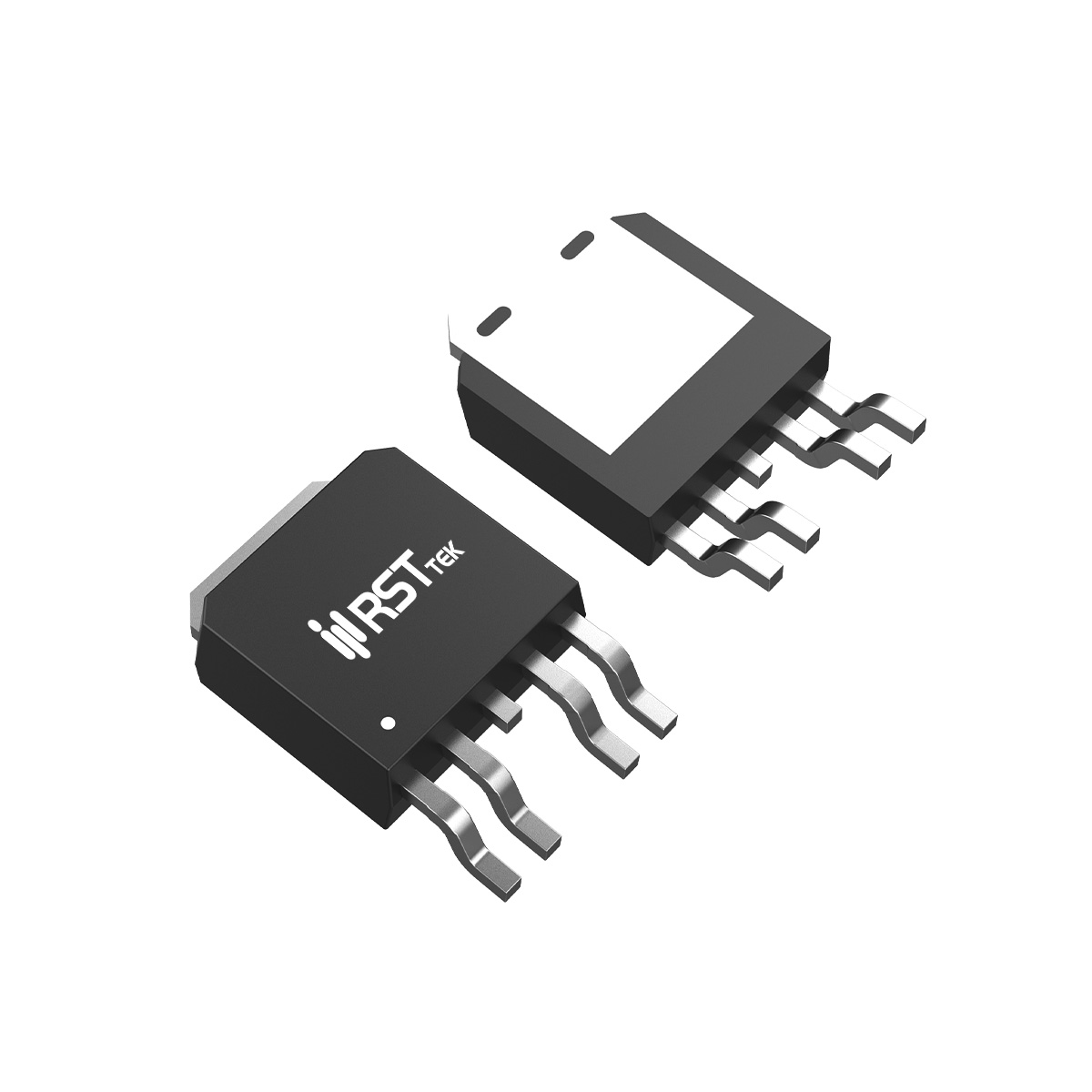

瑞斯特(RST)推出的RSTD4013是一款高性能互补型增强模式功率MOSFET,采用TO‑252‑4封装,内部集成N沟道和P沟道单元,两者参数高度对称,特别适用于H桥预驱、直流电机控制及同步整流等需要上下管匹配的电路。N沟道额定漏源电压40V,连续漏极电流20A(Tc=25℃,受封装限制),脉冲电流80A;P沟道额定漏源电压-40V,连续漏极电流-20A,脉冲电流-80A。关键优势在于极低的导通电阻且N/P对称:VGS=10V时,N沟道典型RDS(on)=14mΩ(最大21mΩ),P沟道典型14mΩ(最大18mΩ);VGS=4.5V时,N沟道典型18mΩ,P沟道典型18mΩ。这种对称性确保了H桥上下臂导通损耗一致,避免热不平衡。栅极阈值电压N沟道典型2V,P沟道典型-2V,兼容4.5V/10V逻辑驱动。零栅压漏电流典型值1μA(25℃)。体二极管正向压降典型0.75V(ISD=1A),N沟道反向恢复时间trr=13ns,P沟道trr=15ns,恢复电荷分别8.7nC和8nC,极快的恢复特性显著降低硬开关中的反向恢复损耗。器件经过100% UIS(非钳位电感开关)测试,N沟道单脉冲雪崩能量25mJ(L=0.5mH),P沟道56mJ,保证在感性负载关断时具备可靠耐量。
动态特性方面,RSTD4013针对中高频PWM应用进行了优化,且N/P沟道参数协调。N沟道典型总栅极电荷Qg=15.7nC(最大22nC,VDS=20V,VGS=10V,ID=10A),4.5V驱动下Qg=7.5nC,栅漏电荷Qgd=2.75nC;输入电容Ciss=815pF,输出电容Coss=95pF,反向传输电容Crss=60pF(VDS=20V,f=1MHz)。P沟道典型Qg=15nC(VDS=-20V,VGS=-10V,ID=-10A),4.5V驱动下Qg=7.5nC,Qgd=3.5nC;输入电容Ciss=1208pF,输出电容Coss=198pF,Crss=144pF。尽管P沟道电容略高,但总体低Qg特性仍有助于降低驱动损耗并支持较高开关频率。开关时间:N沟道典型开通延迟tD(on)=7.8ns,上升时间tr=6.9ns,关断延迟tD(off)=22.4ns,下降时间tf=4.8ns;P沟道典型tD(on)=8.7ns,tr=7ns,tD(off)=31ns,tf=17ns(测试条件VDD=±20V,RL=20Ω,RG=6Ω,ID=±1A),能够满足数十kHz至数百kHz的电机驱动和电源转换需求。热特性方面,N/P共用同一封装,结到外壳热阻RθJC=3.8℃/W,单管最大功耗32.9W(Tc=25℃);结到环境热阻(稳态)60℃/W(1平方英寸铜箔)。结温范围-55℃~150℃。
基于TO‑252‑4封装的互补集成优势,RSTD4013大幅简化了半桥或全桥电路的PCB布局,避免了分立器件之间的参数离散性,尤其适合对导通电阻对称性要求严格的紧凑型功率系统。典型应用场景包括:① 风扇预驱H桥:在服务器、PC及工业散热风扇驱动中,作为H桥功率级,单芯片实现正反转和PWM调速,40V耐压覆盖12V/24V系统,对称低RDS(on)保证正反转转速一致性。② 直流有刷电机控制:用于电动工具、智能锁、小型泵阀、机器人关节驱动,N/P对称简化栅极驱动设计(无需自举电容),提高系统集成度和可靠性。③ 低压同步整流:在5V/12V输出的DC‑DC转换器副边,利用N沟道和P沟道构成互补同步整流,实现高效率,尤其适用于低输出电压、非隔离拓扑。④ 负载开关与电源路径管理:在便携设备中用作双向电池开关或外设供电开关,利用背靠背结构实现低损耗导通。工程设计中需注意:N沟道和P沟道热耦合,总功耗需根据实际占空比计算;建议栅极驱动电压≥10V以获取最低RDS(on),4.5V驱动时导通电阻略有增加但20A以下仍可接受;TO‑252‑4封装需确保中央散热焊盘良好接地和过孔散热;由于P沟道开关速度略慢于N沟道,高频应用时需调整栅极电阻均衡开关时间。总体而言,RSTD4013以其N/P沟道对称超低导通电阻、低栅极电荷及增强的UIS可靠性,为H桥和电机驱动系统提供了高效、紧凑的功率集成方案。
