RSTD4012

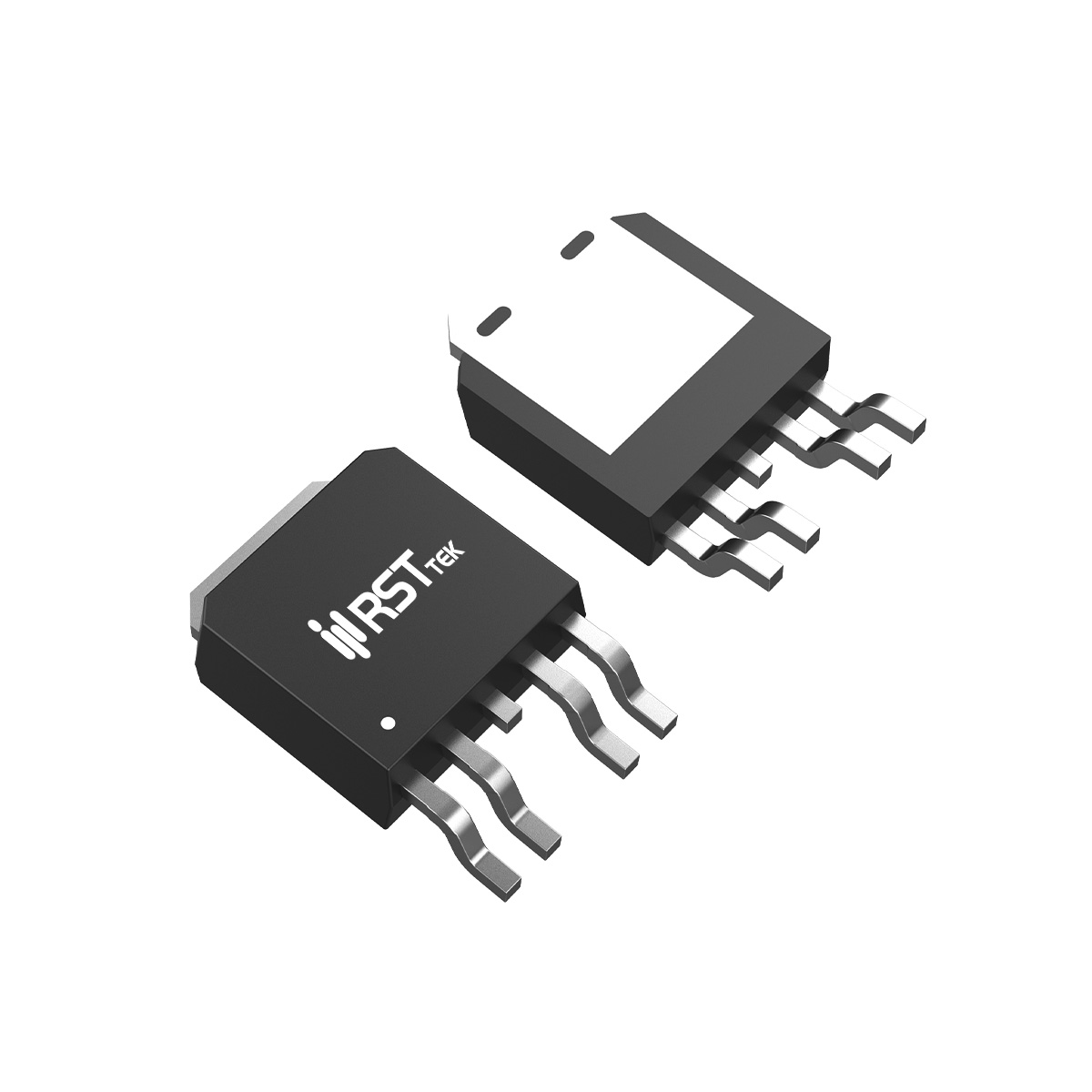

瑞斯特（RST）推出的RSTD4012是一款互补型增强模式功率MOSFET，采用TO‑252‑4封装，内部同时集成一颗N沟道和一颗P沟道单元，专为H桥预驱、电机控制及同步整流等半桥或全桥拓扑设计。N沟道额定漏源电压40V，连续漏极电流28A（T_c=25℃），脉冲电流80A（受封装限制）；在V_GS=10V条件下典型导通电阻R_DS(on)=14mΩ（最大21mΩ），V_GS=4.5V时典型值为18mΩ（最大25mΩ）。P沟道额定漏源电压-40V，连续漏极电流-25A（T_c=25℃），脉冲电流-80A；在V_GS=-10V时典型导通电阻R_DS(on)=32mΩ（最大39mΩ），V_GS=-4.5V时典型值为46mΩ（最大62mΩ）。栅极阈值电压N沟道典型1.5~2.5V，P沟道典型-1.5~-2.5V，兼容4.5V/10V驱动。零栅压漏电流典型值1μA（25℃），高温85℃时30μA。体二极管正向压降典型0.75V（I_SD=1A），N沟道反向恢复时间t_rr=13ns，恢复电荷8.7nC；P沟道t_rr=15ns，恢复电荷8nC，表现出极快的软恢复特性，有利于降低硬开关中的反向恢复损耗。器件经过100% UIS（非钳位电感开关）测试，单脉冲雪崩能量达25mJ（L=0.5mH），确保在感性负载关断时具备可靠的雪崩耐受能力。

动态特性方面，RSTD4012针对中高频开关进行了优化。N沟道典型总栅极电荷Q_g=15.7nC（最大22nC，V_DS=20V，V_GS=10V，I_D=10A），4.5V驱动下Q_g=7.5nC，其中栅漏电荷Q_gd=2.75nC；输入电容C_iss=815pF，输出电容C_oss=95pF，反向传输电容C_rss=60pF（V_DS=20V，f=1MHz）。P沟道典型Q_g=15nC（V_DS=-20V，V_GS=-10V，I_D=-10A），4.5V驱动下Q_g=7.5nC，Q_gd=3.5nC；输入电容C_iss=668pF，输出电容C_oss=98pF，C_rss=72pF。低栅极电荷和低电容特性显著降低驱动损耗并支持较高开关频率。开关时间：N沟道典型开通延迟t_D(on)=7.8ns，上升时间t_r=6.9ns，关断延迟t_D(off)=22.4ns，下降时间t_f=4.8ns；P沟道典型t_D(on)=8.7ns，t_r=7ns，t_D(off)=31ns，t_f=17ns（测试条件V_DD=±20V，R_L=20Ω，R_G=6Ω，I_D=±1A），开关速度满足数十kHz至数百kHz的电机驱动和电源转换需求。热特性方面，N/P沟道共用同一封装，结到外壳热阻R_θJC=3.8℃/W，最大功耗P_D=32.9W（T_c=25℃，单管工作时），结到环境热阻（稳态）60℃/W（1平方英寸铜箔）。结温与存储温度范围覆盖-55℃~150℃。

基于TO‑252‑4封装（四引脚，N/P沟道独立引出）的互补集成优势，RSTD4012大幅简化了半桥或H桥电路的PCB布局，避免了两颗独立封装的匹配问题，特别适合紧凑型电机驱动和电源转换系统。典型应用场景包括：① 风扇预驱动H桥：在服务器、PC及工业散热风扇驱动中，作为H桥的低侧/高侧功率级，单芯片完成正反转控制，40V耐压可覆盖12V/24V风扇系统，低R_DS(on)和低Qg减少发热并支持PWM调速。② 直流有刷/无刷电机控制：用于电动工具、机器人、玩具及小型泵阀的H桥驱动，N/P对称参数保证上下管匹配，简化栅极驱动电路（无需自举），同时集成度高提高系统可靠性。③ 同步整流（副边）：在低压DC‑DC转换器（如5V/12V输出）中，作为同步整流互补对管，利用N沟道低R_DS(on)和P沟道简化控制，提升轻载效率。④ 负载开关与电源多路复用：在电池供电设备中，利用N/P背靠背结构实现双向电源路径管理。工程设计中需注意：N沟道和P沟道热耦合，总功耗需结合占空比计算；建议栅极驱动电压≥10V以获取最低导通电阻，4.5V驱动时需降额使用；TO‑252‑4封装需保证中间焊盘良好焊接和散热过孔；由于P沟道R_DS(on)高于N沟道，在高侧使用时需留意压降。总体而言，RSTD4012以其互补集成、低导通电阻和高速开关特性，为H桥及电机驱动系统提供了高效集成的功率半导体方案。
