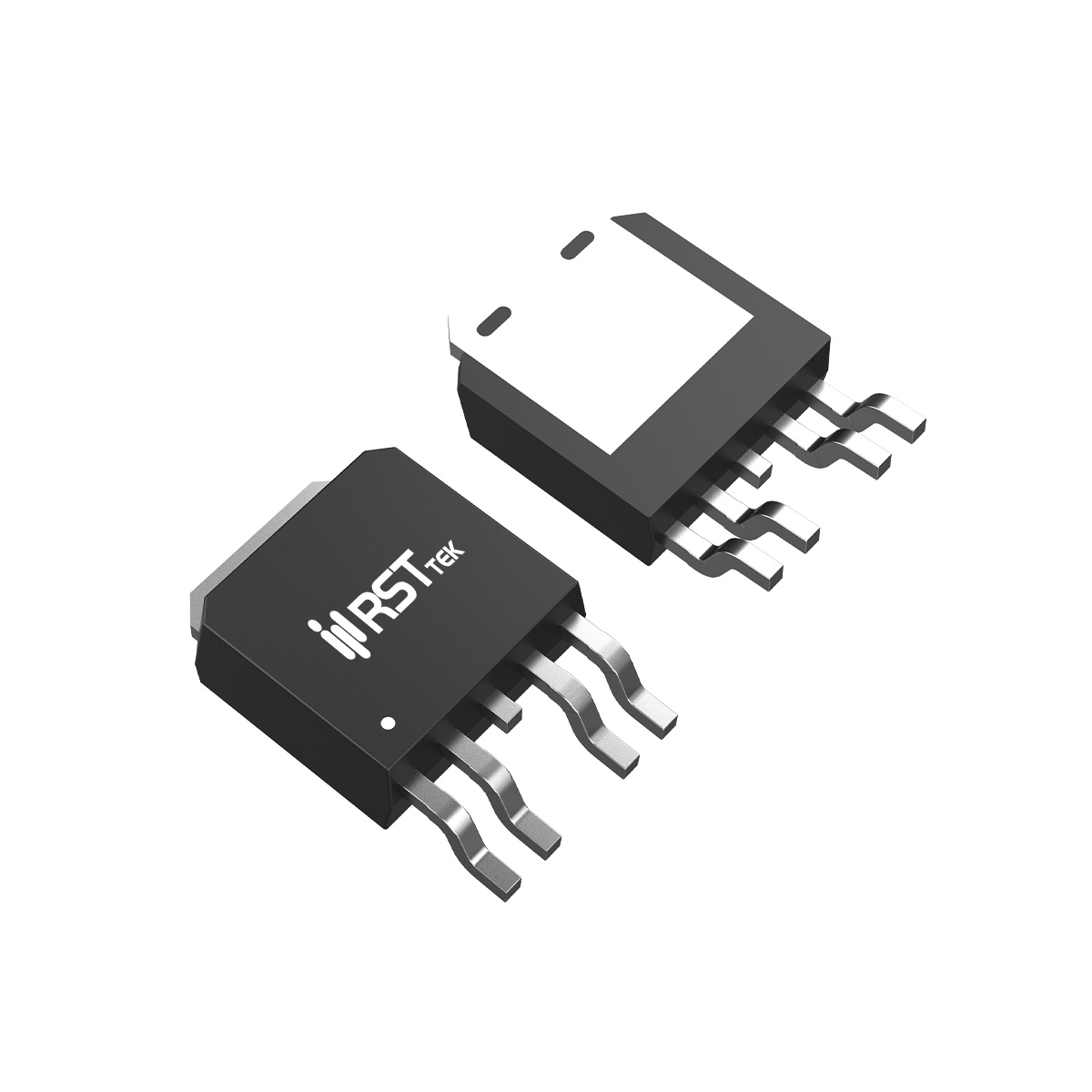

RSTD3014MP

在同步整流、电机风扇控制、H桥及逆变器等应用中，集成N沟道和P沟道功率MOSFET可显著简化栅极驱动设计并减小PCB面积。瑞斯特（RST）推出的RSTD3014MP是一款单片集成的互补增强型双MOSFET，采用紧凑的TO-252-4封装，内部集成30V/12A N沟道和-30V/-12A P沟道器件，电流能力对称，非常适合平衡的桥式拓扑。N沟道典型导通电阻在V_GS=10V时为14mΩ（4.5V时为17mΩ），P沟道典型导通电阻在V_GS=-10V时为24mΩ（-4.5V时为32mΩ）。该互补组合允许设计者构建无需自举电容的高端P沟道开关和低端N沟道开关，特别适用于H桥电机驱动、半桥同步整流以及高电流高速开关电路。器件栅源电压额定值±20V，阈值电压N沟道典型1.8V、P沟道典型-1.8V，兼容3.3V/5V逻辑电平。可靠性方面，RSTD3014MP通过100% UIS及栅极电阻测试，N/P沟道单脉冲雪崩能量均为20mJ（L=0.5mH，I_AS=9A），能够安全吸收电机绕组或变压器漏感产生的反电动势。器件最大结温高达175℃，相比常规150℃器件具备更高热裕量，适用于工业环境。器件满足无铅RoHS要求，适用于自动化表面贴装生产。

静态特性与体二极管性能方面，RSTD3014MP展现出低泄漏和快速恢复优势。N沟道零栅压漏电流在V_DS=24V时小于1μA（85℃时30μA），P沟道同样保持极低水平，有效降低待机功耗。导通电阻具有正温度系数，便于多管并联均流和热平衡设计。内置体二极管正向压降典型值N沟道0.75V（I_SD=1A）、P沟道-0.75V（I_SD=-1A），反向恢复特性优异：N沟道t_rr=10ns，Q_rr=3.5nC；P沟道t_rr=11ns，Q_rr=4nC（测试条件均为8A或12A，di/dt=100A/μs）。超快速软恢复特性显著减小死区时间损耗并降低EMI噪声，使器件在同步整流和电机换向中表现稳定。热性能方面，双芯片共用封装，结到壳热阻均为6.25℃/W，最大耗散功率每通道24W（Tc=25℃）。当器件安装在1in²铜箔上时，结到环境稳态热阻为60℃/W，建议采用底部散热焊盘大面积连接至地平面并增加导热过孔，以充分利用功率耗散能力。

动态开关性能是高频PWM应用的核心。RSTD3014MP优化了栅极电荷设计：N沟道总栅极电荷Q_g典型值10.8nC（V_GS=10V，V_DS=15V，I_D=8A），在4.5V驱动下仅5.2nC；P沟道对应总栅极电荷13nC（-10V驱动）。极低的米勒电荷（N沟道Q_gd=2.8nC，P沟道Q_gd=4nC）大幅缩短开关过渡时间，降低驱动损耗。电容特性：N沟道C_iss=545pF，C_rss=55pF；P沟道C_iss=580pF，C_rss=72pF（V_DS=15V，f=1MHz）。低反向传输电容有效抑制dv/dt耦合，提高抗误导通能力。开关时间测试（V_DD=15V，I_D=1A，R_G=6Ω）显示：N沟道开通延迟6ns，上升时间8.6ns，关断延迟16ns，下降时间3.6ns；P沟道开通延迟8.7ns，上升时间10ns，关断延迟22ns，下降时间9ns。极快的开关速度配合低导通电阻，使其可工作于数百kHz至MHz的PWM频率，适合高动态响应的电机驱动和同步整流。设计时栅极驱动电阻建议选取5~15Ω以平衡开关损耗与EMI。

基于上述技术优势，RSTD3014MP主要针对以下典型应用场景：① 同步整流（Synchronous Rectification） —— 用于低压DC-DC转换器的副边整流，N沟道作同步整流管，P沟道可作理想二极管或辅助开关，互补设计降低BOM成本，20mJ雪崩能量确保电压浪涌下可靠关断；② 电机风扇控制（Motor Fan Control） —— 适用于服务器风扇、工业风机、散热风扇的H桥或半桥驱动，单片集成简化外围电路，实现高效正反转和PWM调速；③ H桥和逆变器（H-bridge and Inverter） —— 用于有刷直流电机驱动、小型机器人、电动玩具等，TO-252-4封装节省PCB面积，两个RSTD3014MP即可构成完整H桥，对称的12A电流能力保证均衡热分布；④ 高电流高速开关（High Current, High Speed Switching） —— 如负载开关、电源路径管理、电池保护电路，175℃结温能力适应高温环境，低导通电阻减少压降。此外，该器件也适用于音频放大器电源、太阳能充电器等。设计者应留意TO-252-4的引脚排列（通常N沟道源极和P沟道漏极共用中间引脚），合理布局功率回路和栅极驱动回路，并确保散热焊盘充分接地。总体而言，瑞斯特RSTD3014MP以集成互补双通道、对称电流能力和快速开关特性，为30V级电机控制和电源管理提供了高集成度、高可靠性的单封装解决方案。
