RSTB60R070E7

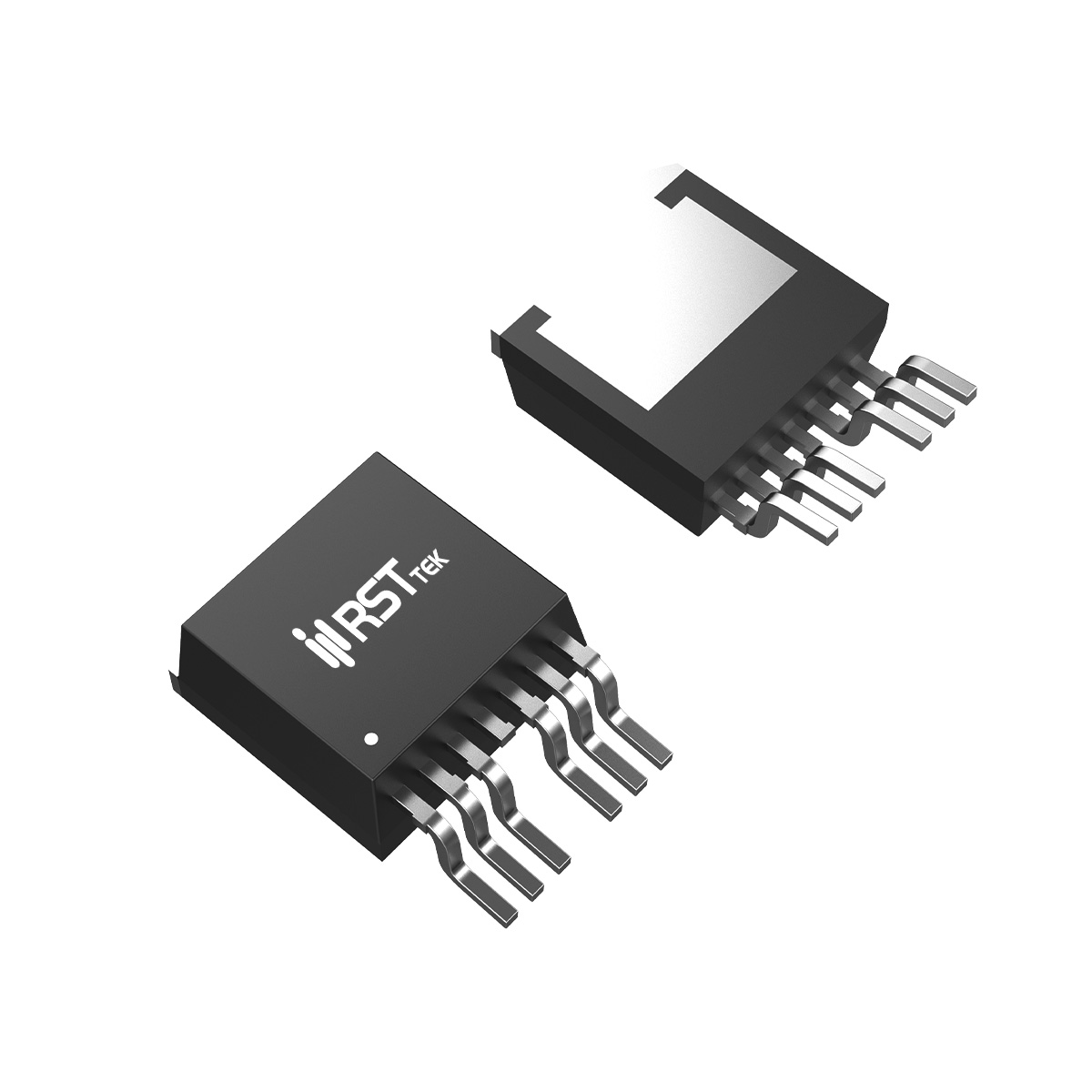

瑞斯特（RST）推出的RSTB60R070E7是一款面向高压功率转换的N沟道增强型功率MOSFET，采用TO‑263‑6封装，内部集成单颗低导通电阻单元，专为开关电源（SMPS）、不间断电源（UPS）及适配器设计。器件额定漏源电压600V，栅源电压±30V，在V_GS=10V条件下典型导通电阻R_DS(on)=60mΩ（最大70mΩ），在600V高压平台上实现了较低传导损耗。连续漏极电流额定70A（T_c=25℃），脉冲电流达210A，体二极管连续电流为70A。栅极阈值电压V_GS(th)典型值3.5V（范围2.5~4.5V），兼容标准10V驱动。零栅压漏电流典型值1mA（V_DS=480V，25℃），高温150℃时最大300mA，需注意高压高温下的泄漏控制。体二极管正向压降典型0.97V（I_SD=26A），反向恢复时间t_rr=264ns，反向恢复电荷Q_rr=3.4μC，峰值恢复电流25A，参数表明体二极管具备一定的软恢复特性，适用于硬开关拓扑中的续流。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量80mJ（I_AS=40A），雪崩耐量确保在感性负载关断时吸收过压能量，提升系统可靠性。同时器件具有50V/ns的dv/dt耐受能力，适用于高频高压开关环境。

动态特性方面，RSTB60R070E7针对高频高压开关进行了优化。典型总栅极电荷Q_g=83nC（最大107nC，V_DS=480V，V_GS=10V，I_D=13A），其中栅源电荷Q_gs=15nC，栅漏电荷Q_gd=41nC，米勒电荷占比较高但整体栅极电荷水平在同级600V器件中具竞争力，有助于降低驱动损耗。输入电容C_iss=3016pF（最大4430pF），输出电容C_oss=1950pF，反向传输电容C_rss=39pF（V_DS=25V，f=1MHz），C_rss较小有利于减小米勒平台宽度，提升开关速度。栅极电阻R_G典型值1.8Ω，便于驱动匹配。开关时间参数：典型开通延迟t_D(on)=29ns，上升时间t_r=10ns，关断延迟t_D(off)=69ns，下降时间t_f=5.7ns（测试条件V_DD=400V，R_L=15.4Ω，R_G=6Ω，I_D=26A），表现出极快的开关响应，尤其下降时间仅5.7ns，非常适合高频硬开关拓扑，可有效降低开关损耗。热特性方面，结到外壳热阻R_θJC=0.55℃/W，最大功耗P_D=227W（T_c=25℃），在100℃壳温下降额至90.8W；结到环境热阻（稳态）为62.5℃/W，设计时需配合大面积散热铜箔或外部散热器。结温与存储温度范围覆盖-55℃~150℃，满足工业级应用要求。

基于TO‑263‑6封装（6引脚增强散热与爬电距离设计）及600V高压平台，RSTB60R070E7专为高效率AC‑DC转换、UPS及适配器应用开发。典型应用场景包括：① 开关电源（SMPS）初级侧主开关：在反激、正激、LLC谐振等拓扑中用作高压MOSFET，60mΩ低导通电阻减少导通损耗，极快的开关特性（t_f=5.7ns）支持高频小型化设计，提升功率密度。② 不间断电源（UPS）：在UPS的逆变级或PFC升压级中作为功率开关，高雪崩能量保证了市电异常切换或负载突变时的可靠性。③ 适配器与快充电源：适用于大功率笔记本适配器、USB‑PD充电器，600V耐压可覆盖全球宽电压输入（85~265VAC），70A电流能力满足数百瓦输出需求。④ 工业电源与服务器电源：用于通信电源、数据中心电源的前级PFC和DC‑DC转换，低栅极电荷降低驱动电路要求。⑤ 电动车充电器与光伏逆变器：在辅助电源或MPPT电路中作为开关管，优异的热性能适应严苛环境。工程设计中，建议栅极驱动电压采用10V以获取最低R_DS(on)；由于器件具有高dv/dt能力（50V/ns），需注意PCB布局减少寄生电感，并适当选取栅极串联电阻以平衡开关速度与EMI；高压侧设计应保证足够的爬电距离和绝缘。总体而言，RSTB60R070E7以其600V耐压、60mΩ低导通电阻及增强的UIS/R_g可靠性，为高效高压电源转换系统提供了极具竞争力的功率半导体方案。
