RSTB40N01H

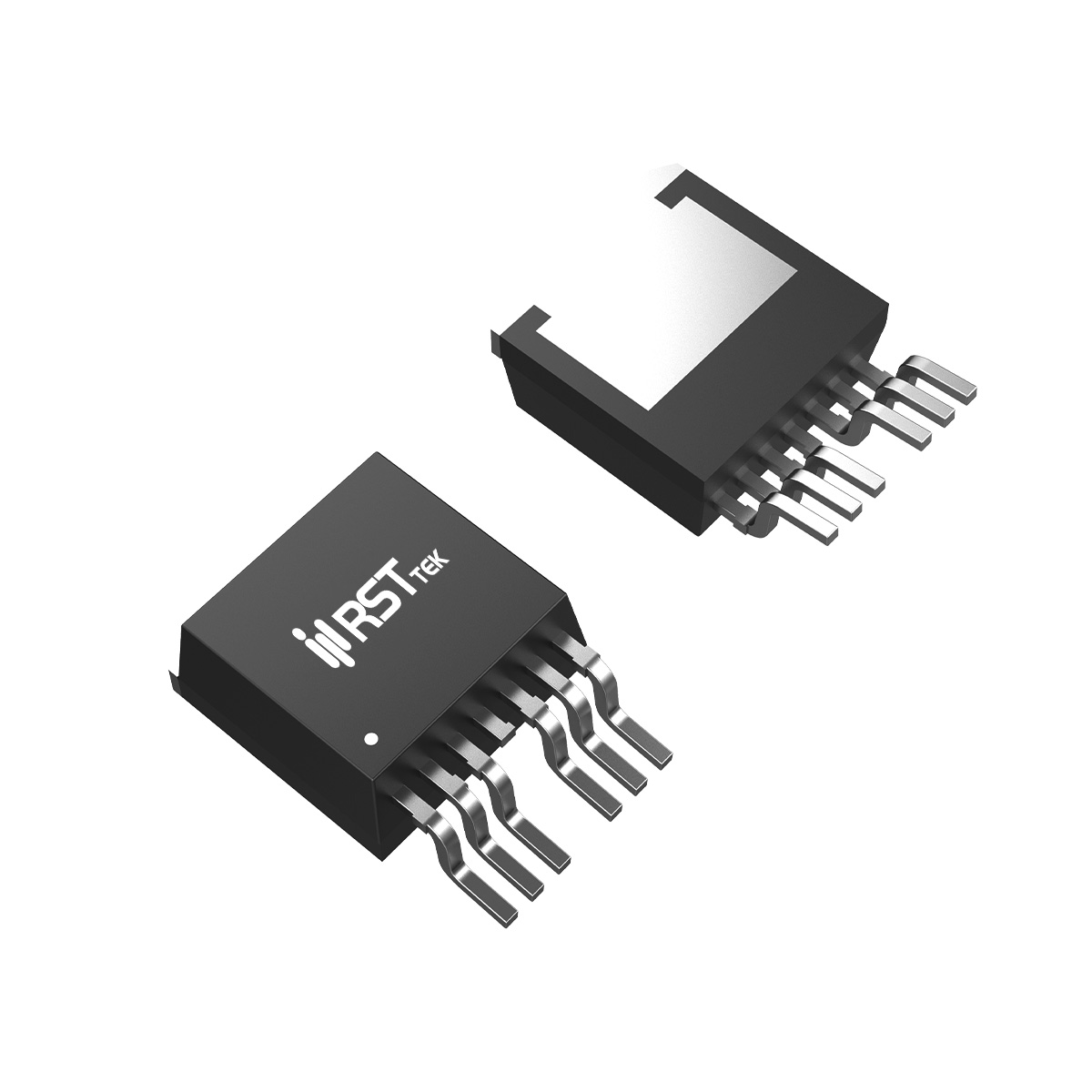

瑞斯特（RST）推出的RSTB40N01H是一款针对超高电流低压功率转换设计的N沟道增强型功率MOSFET，采用TO‑263‑7（7引脚）表面贴装封装，内部集成单颗超低导通电阻单元。器件额定漏源电压40V，栅源电压±20V，在V_GS=10V条件下典型导通电阻R_DS(on)仅为1.0mΩ（最大1.5mΩ），极低的R_DS(on)大幅降低了传导损耗，尤其适合大电流同步整流和直流‑直流变换器。连续漏极电流额定高达200A（T_c=25℃），脉冲电流能力达1610A，体二极管连续电流能力为180A（T_c=25℃）。栅极阈值电压V_GS(th)典型值约4V（范围2~4V），兼容10V驱动电平。零栅压漏电流典型值1μA（V_DS=32V，25℃），高温85℃下最大30μA，维持低待机功耗。体二极管正向压降典型0.78V（I_SD=20A），反向恢复时间t_rr=61ns，恢复电荷Q_rr=67nC，具备快速软恢复特性。器件经过100% UIS（非钳位电感开关）及R_g测试，单脉冲雪崩能量高达2000mJ（L=0.1mH，I_AS=200A），确保在感性负载关断瞬态和栅极阻抗匹配方面具备极高的强固性与可靠性，适用于工业级高可靠性电源。

动态特性方面，RSTB40N01H为高频高功率开关进行了优化。典型总栅极电荷Q_g=88.98nC（V_DS=20V，V_GS=10V，I_D=25A），其中栅源电荷Q_gs=24.75nC，栅漏电荷Q_gd=15.63nC，阈值电荷Q_gth=15.84nC，米勒电荷占比合理，有助于降低开关损耗并支持数十kHz至数百kHz的高功率操作。输入电容C_iss=5230pF，输出电容C_oss=2000pF，反向传输电容C_rss=175pF（V_DS=20V，f=1MHz），容性值较大但符合高电流器件的物理特性。栅极电阻R_G典型值0.9Ω（范围0.6~2Ω），利于驱动匹配。开关时间参数：典型开通延迟t_D(on)=18.8ns，上升时间t_r=9.8ns，关断延迟t_D(off)=50ns，下降时间t_f=90.8ns（测试条件V_DD=20V，R_L=20Ω，R_G=1Ω，I_D=1A）。热特性方面，结到外壳热阻R_θJC=0.85℃/W，最大功耗P_D=380W（T_c=25℃），在100℃壳温下降额至190W；结到环境热阻（稳态）为62.5℃/W，短时（≤10s）为15℃/W，表明需良好散热设计以发挥全部电流能力。结温与存储温度范围扩展至-55℃~175℃，满足高功率高温应用需求。

基于TO‑263‑7封装（7引脚增强散热设计）和极低R_DS(on)，RSTB40N01H专为高功率密度工业电源及通信设备中的关键节点设计。典型应用场景包括：① 高功率开关电源（SMPS）同步整流：在服务器电源、电信整流器及工业AC‑DC转换器中用作次级侧同步整流MOSFET，1mΩ的超低导通电阻可将整流损耗降至最低，提升转换效率至98%以上。② 直流‑直流转换器（DC‑DC）：用于48V转12V、12V转1V等高降压比的大电流负载点电源（POL），多相并联时可充分利用其200A电流能力。③ 负载开关与热插拔电路：在数据中心、基站及电动车辆中作为高侧负载开关，支持不间断供电（OR‑ing）和故障隔离，低R_DS(on)减少压降和发热。④ 电池保护与断开开关：用于48V锂电储能系统或电动汽车电池包的主回路保护，可承受短路浪涌电流，配合UIS耐量确保安全关断。⑤ 电机驱动与逆变器：低压大电流无刷电机（48V系统）的驱动级，器件的高雪崩能量保证了电机堵转或急停时的可靠性。工程设计中，务必采用大面积覆铜和散热过孔，利用封装背面的金属焊盘有效传导热量；栅极驱动电压推荐10V以获取最低R_DS(on)，并联使用时应尽量对称布线以均流。整体而言，RSTB40N01H以其超低导通电阻、超高电流密度和增强的UIS/R_g可靠性，为大功率低压电源系统提供了极具竞争力的功率开关解决方案。
