RST8822

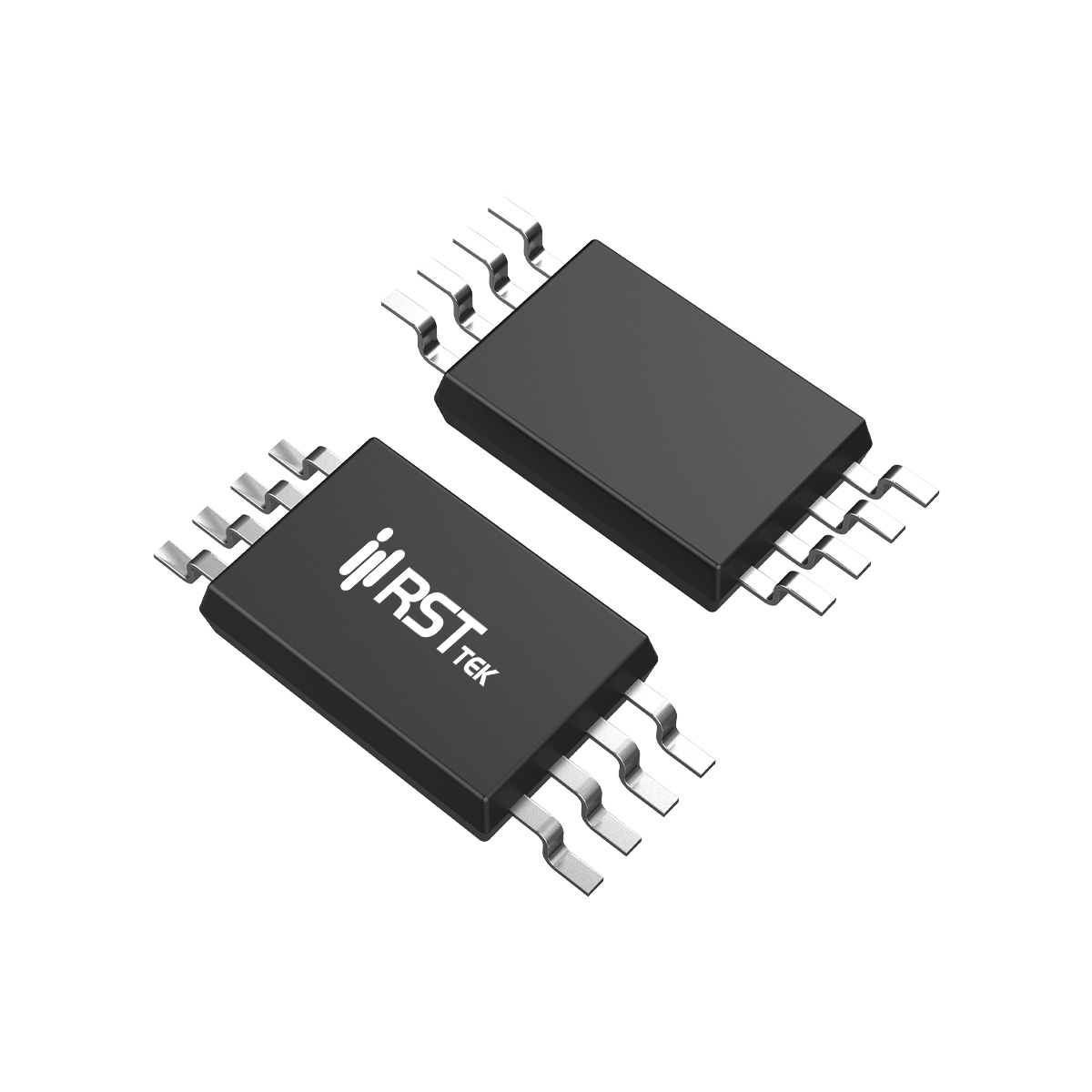

瑞斯特（RST）推出的RST8822是一款低压双N沟道增强型MOSFET，采用TSSOP-8封装，内部集成两路独立功率开关，适用于电池供电系统与便携设备的功率路径管理。器件额定耐压20V，在V_GS=4.5V条件下典型导通电阻R_DS(on)=17mΩ（最大20mΩ），V_GS=2.5V时典型值为20mΩ（最大25mΩ，I_D=5A），表现出优异的低压逻辑兼容能力。连续漏极电流额定为7A（T_A=25℃），脉冲电流可达21A，同时体二极管连续电流能力为7A。栅极阈值电压V_GS(th)典型值0.7V（范围0.5~1.1V），兼容1.8V/2.5V/3.3V驱动信号。零栅压漏电流典型值仅为1μA（T_j=25℃，V_DS=16V），高温85℃下最大30μA，确保待机工况低泄漏。体二极管正向压降典型0.7V（I_S=1A），反向恢复时间t_rr=10ns，反向恢复电荷Q_rr=3.5nC，具备软恢复特性，适用于高频续流场景。

动态特性方面，RST8822针对高频开关应用进行了优化：典型总栅极电荷Q_g=9.8nC（V_DS=10V，V_GS=4.5V，I_D=7.5A），其中栅源电荷Q_gs=0.5nC，栅漏电荷Q_gd=3.6nC，米勒电荷占比低，有效降低开关损耗并允许更高工作频率。输入电容C_iss=592pF，输出电容C_oss=148pF，反向传输电容C_rss=119pF（V_DS=10V，f=1MHz），容值水平较低，减小驱动级负担。开关时间参数：典型开通延迟t_D(on)=9ns，上升时间t_r=5ns，关断延迟t_D(off)=13ns，下降时间t_f=36ns（测试条件V_DD=10V，R_L=10Ω，R_G=6Ω，V_GEN=4.5V），可支持数百kHz至MHz级的PWM控制。栅极电阻R_G典型值8Ω，有助于抑制寄生振荡。尤为突出的是，RST8822经过100% UIS（非钳位电感开关）雪崩测试，确保在感性负载关断瞬态下耐受重复雪崩能量，可靠性高，适合电机驱动、电源转换等严酷换流环境。同时器件集成ESD保护结构，提升生产和组装过程中的抗静电能力。

热特性与封装方面，RST8822的结到环境热阻R_θJA=100℃/W（基于1平方英寸2oz铜箔PCB，t≤10秒测试条件），最大功耗P_D=1.25W（T_A=25℃），当环境温度升至70℃时额定功率降额至0.8W，连续漏极电流相应降额为2.8A。结温与存储温度范围覆盖-55℃~150℃，满足消费电子及工业级应用标准。设计人员可通过增大漏极覆铜面积、增加热过孔改善散热，有效提升实际电流能力。安全工作区（SOA）曲线和瞬态热阻抗数据在器件规格书中完整提供，便于评估脉冲负载条件下的温升边界。器件完全符合RoHS绿色规范，采用无铅工艺，适合环保型电子制造。

基于双N沟道共漏极架构和紧凑的TSSOP-8封装，RST8822可广泛应用于多种低压功率系统：① 笔记本/平板电脑电源管理：用作系统主负载开关、电池隔离或功率多路复用器，低R_DS(on)降低导通压降，延长电池续航。② 移动电源及单节/双节锂电池保护电路：双路MOSFET构成背靠背充放电保护开关，雪崩耐量确保短路或过流时安全关断。③ 低压DC-DC同步整流变换器：在5V/3.3V负载点电源中构建同步降压拓扑，利用极低的Q_g和C_rss实现高效率转换。④ 无人机/机器人/电动工具的低侧驱动：用于无刷直流电机（BLDC）的MOSFET半桥或预驱动级，20V耐压覆盖1~3S锂电池场景，双管集成简化PCB走线。⑤ Type-C PD及快充辅助开关：作为VBUS通路控制或充电路径管理，确保大电流传输时热损最小。工程设计中建议栅极驱动电压不低于2.5V，推荐使用4.5V驱动以获得最佳导通电阻；栅极串联电阻应控制在6~10Ω以平衡开关速度与EMI；大电流路径需保持对称并增加散热过孔。总体而言，RST8822凭借UIS强固、超低栅极电荷及可靠的热性能，为高密度便携设备提供了极具竞争力的功率开关方案。
