RST8820DM

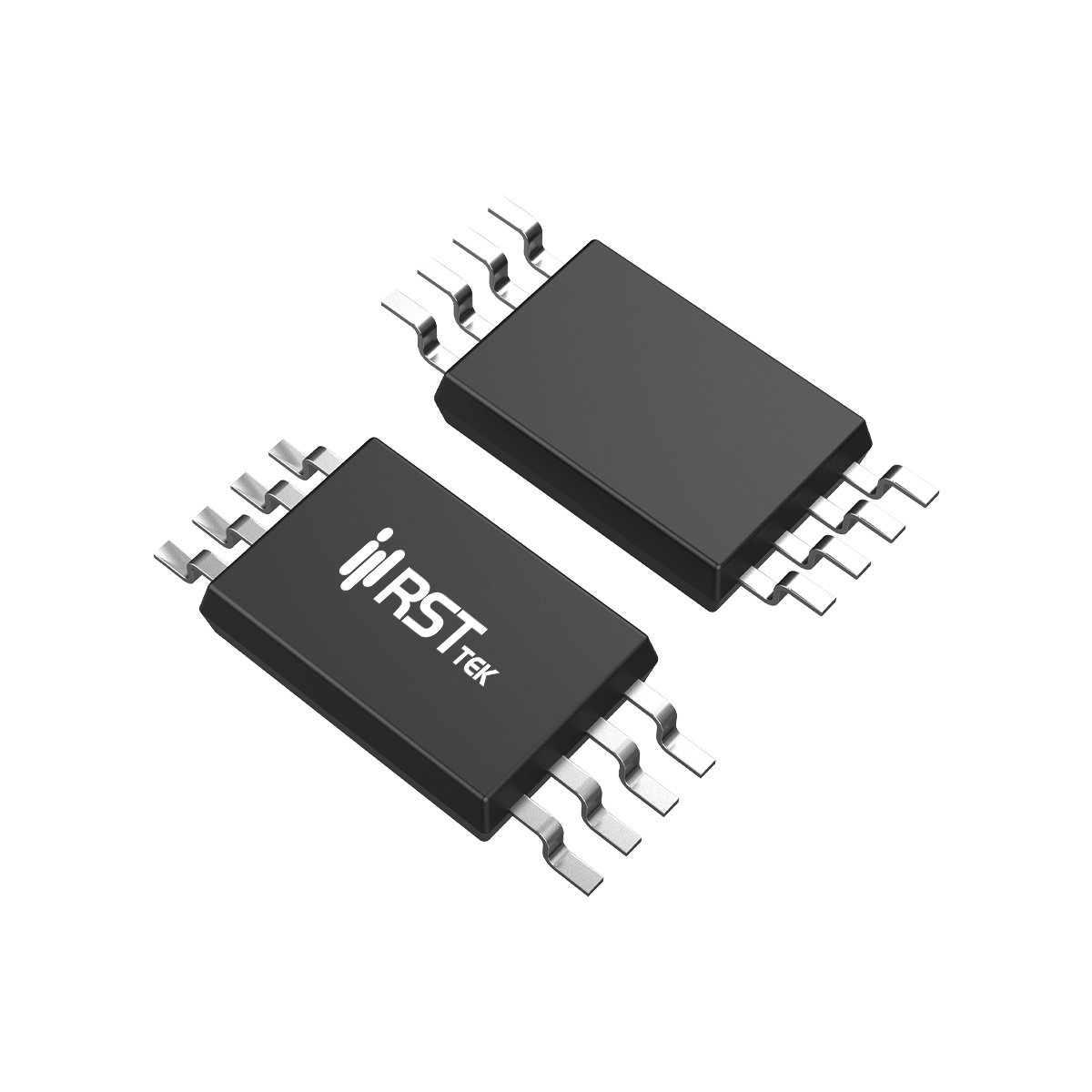

瑞斯特（RST）推出的RST8820DM是一款面向低压功率转换与负载管理设计的双N沟道增强型MOSFET，采用TSSOP-8紧凑封装，内部集成两路独立N沟道单元。器件额定耐压20V，在V_GS=4.5V条件下典型导通电阻R_DS(on)=15mΩ（最大20mΩ），并支持7A连续漏极电流（T_A=25℃）及21A脉冲电流，且通过100% UIS（非钳位电感开关）雪崩测试，具备强固的浪涌耐受能力。静态参数方面，栅极阈值电压V_GS(th)典型值0.7V（范围0.5V~1.1V），兼容1.8V/2.5V/3.3V低压逻辑驱动；V_GS=2.5V时的典型R_DS(on)=19mΩ（最大25mΩ，I_D=5A），非常适合电池供电设备中低驱动电压场景。器件体二极管正向压降典型0.7V（I_S=1A），反向恢复电荷仅3.5nC，配合极低的栅极漏电流（I_GSS±10μA @V_GS=±10V）与高温下稳定的零栅压漏电流（T_j=85℃时I_DSS最大30μA），兼顾效率与待机功耗，适用于严苛的便携电源环境。

针对高频开关应用，RST8820DM展现出优异的动态特性。其典型总栅极电荷Q_g仅为9.8nC（V_DS=10V，V_GS=4.5V，I_D=7.5A），其中栅源电荷Q_gs=0.5nC，栅漏电荷Q_gd=3.6nC，极低的米勒电荷大幅缩短开关瞬态过程，降低驱动器损耗。输入电容C_iss=592pF，输出电容C_oss=148pF，反向传输电容C_rss=119pF（V_DS=10V，f=1MHz），容性负载相比同类产品更低，有利于提升DC-DC变换器轻载效率及频率特性。开关时间参数：典型开通延迟t_D(on)=9ns，上升时间t_r=5ns，关断延迟t_D(off)=13ns，下降时间t_f=36ns（测试条件V_DD=10V，R_L=10Ω，R_G=6Ω，V_GEN=4.5V），可实现数百千赫兹至兆赫兹级的硬/软开关拓扑。栅极电阻R_G=8Ω（典型值），有助于抑制栅极振荡。此外，器件经过100% UIS测试，雪崩耐量数据确保了电机驱动或感性负载换流时的鲁棒性，避免因过压尖峰造成失效，显著提升系统可靠性。

热特性方面，RST8820DM结到环境热阻R_θJA=100℃/W（基于1平方英寸2oz铜箔PCB，t≤10s测试条件），最大功耗P_D=1.25W（T_A=25℃），在70℃环温时额定功率降额至0.8W，支持连续漏极电流5.3A。结温与存储温度范围为-55℃~150℃，满足消费电子与工业级温度要求。设计人员需根据实际铜箔面积与散热过孔优化热阻，例如增加漏极覆铜区域、采用双面散热铺铜，可进一步提升电流能力。安全工作区（SOA）曲线和瞬态热阻抗数据在完整手册中提供，便于脉冲负载条件下的边界评估。器件完全符合RoHS绿色规范，并提供ESD保护结构，增强生产和组装过程中的抗静电能力。

得益于双N沟道共漏极架构与紧凑的TSSOP-8封装，RST8820DM适用于多种空间受限且追求高效率的应用场景：① 笔记本/平板电脑电源管理：可作为系统主负载开关、电池隔离或功率多路复用器，低导通电阻降低导通损耗，延长电池续航。② 移动电源及电池保护电路：双路MOSFET可配置为充电/放电保护开关，利用极低Q_g减少保护板控制器负担，并能承受短路脉冲电流。③ DC-DC同步整流/低压稳压器：如5V/3.3V负载点电源，利用双MOSFET搭建同步降压拓扑，实现高效率能量转换；Qg小且C_rss低，减少开关节点振铃。④ 无人机/机器人/无刷电机驱动：用于三相半桥的低侧或预驱动级，20V耐压覆盖1~3S锂电池场景，双管集成简化PCB布局，降低寄生电感。⑤ USB Type-C功率传输（PD）辅助开关：作为VBUS通路控制或充电路径管理，保证快充系统低热损。工程设计中，建议栅极驱动电压不低于2.5V，为保证最低导通电阻推荐使用4.5V驱动电压；注意在靠近器件栅极处并联10kΩ下拉电阻以防浮空导通；大电流走线应保持对称、短路径，增加过孔提升散热。整体而言，RST8820DM以UIS强固、超低栅极电荷及优异热性能，为低压高密度电源系统提供了可靠且简洁的功率半导体方案。
