RST8810

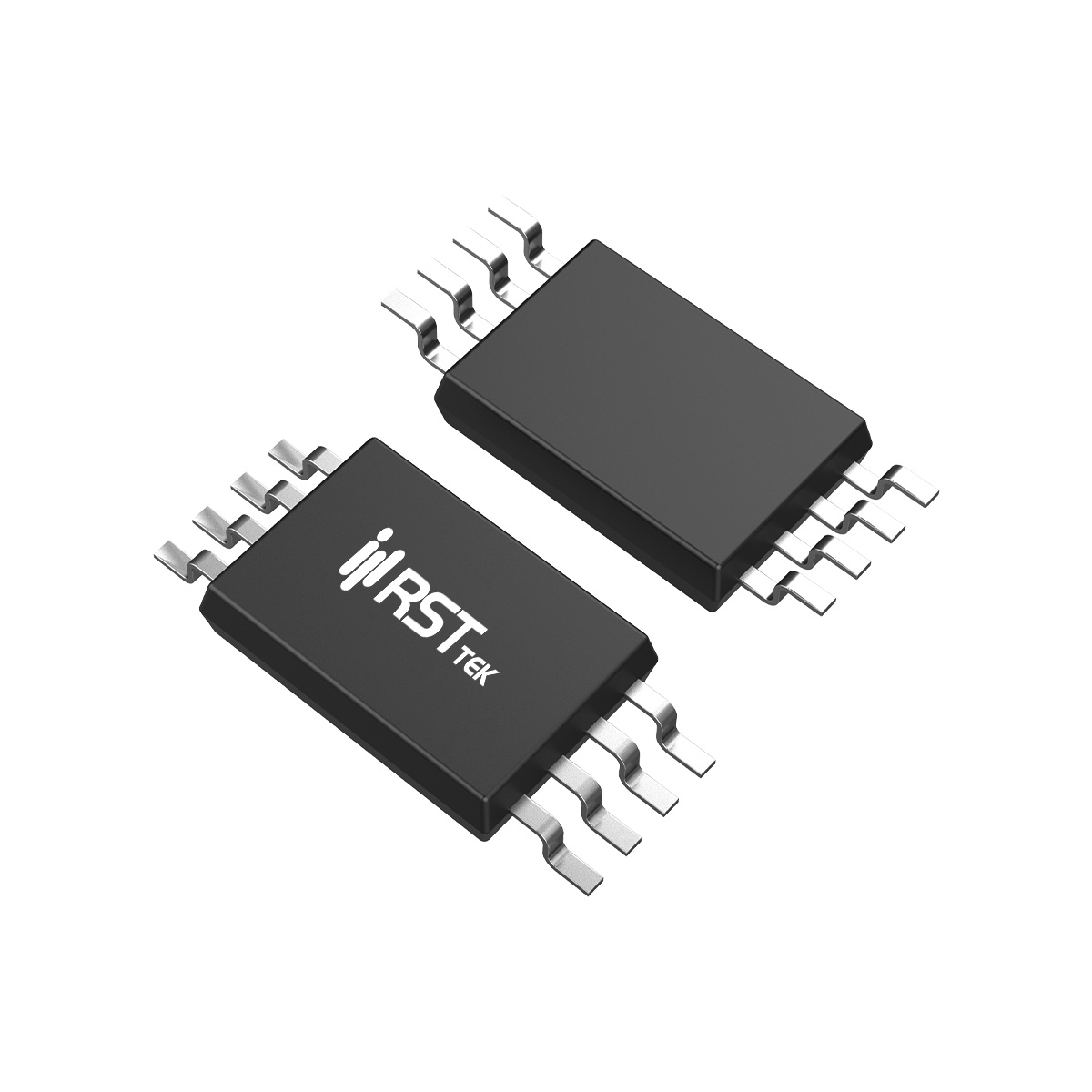

在现代便携式电子与电池供电系统中，功率密度的提升与热管理优化始终是设计核心。瑞斯特（RST）推出的RST8810是一款20V双N沟道增强型MOSFET，采用紧凑型TSSOP8封装，内部集成两颗独立的N沟道功率MOSFET，专为低压同步整流、负载开关及电源路径管理设计。器件基于先进沟槽工艺，实现极低的导通电阻与高电流承载能力：在V_GS=4.5V条件下，典型R_DS(on)仅为13mΩ（最大16mΩ），支持7A连续漏极电流（T_A=25℃），脉冲电流高达30A。相比常规分立双MOS方案，RST8810通过共享同一封装显著缩减PCB占位面积，同时保留优异的电气热特性，十分契合超极本、移动电源、智能家居及无人机等空间敏感型应用。

深入静态电气参数，RST8810展现出优秀的低压逻辑兼容能力。其栅极阈值电压V_GS(th)典型值0.6V（范围0.4~1.0V），可安全工作在1.8V/2.5V/3.3V等低电压驱动环境中，避免了额外电平转换电路。不同栅压下的导通电阻经过精细化设计：V_GS=2.5V且I_D=5.5A时，典型R_DS(on)为16mΩ（最大22mΩ）；V_GS=1.8V下典型值20mΩ（I_D=5A），极大简化了低压便携设备的驱动要求。同时，器件的零栅压漏电流极小（T_j=55℃时I_DSS为1μA），保障待机工况下系统低功耗。集成体二极管正向压降典型0.7V（I_S=1A），连续体二极管电流额定2.5A，反向恢复时间典型32ns，使其能够在同步整流拓扑中可靠地作为续流通道。针对高温运行，RST8810同样表现出稳健特性：当结温升至125℃时，V_GS=4.5V条件下R_DS(on)典型值仅上升至20mΩ，全温度范围内导通电阻漂移可控，为热降额设计提供明确边界。

高频电源转换器要求MOSFET具备低栅极电荷与快速开关能力，以减少开关损耗。RST8810在此方面经过优化：典型总栅极电荷Q_g仅为16nC（V_GS=4.5V，V_DS=10V，I_D=7A），其中栅源电荷Q_gs为1.7nC，栅漏电荷Q_gd为6.8nC，米勒平坦区较短，有利于降低驱动IC功耗并提升开关频率。输入电容C_iss=1120pF，输出电容C_oss=195pF，反向传输电容C_rss=155pF（f=1MHz），容性参数平衡，适用于500kHz~2MHz的DC-DC变换器。动态开关时间：开通延迟t_D(on)=7.2ns，上升时间t_r=11ns，关断延迟t_D(off)=64ns，下降时间t_f=32ns（测试条件V_GS=5V，V_DS=10V，R_GEN=3Ω）。在热特性方面，依据JEDEC标准（1平方英寸2oz铜箔FR-4板），RST8810的结到环境热阻R_θJA稳态典型值为89℃/W（最大值120℃/W），短时（≤10s）热阻83℃/W，允许最大功耗1.5W（T_A=25℃）。设计时通过增加铜皮面积、优化散热过孔可进一步降低热阻，确保在70℃环温下仍能可靠提供6A连续漏极电流。器件结温与存储温度范围-55℃～150℃，满足工业级可靠性要求。

得益于双N沟道共漏极拓扑与卓越的低压大电流能力，RST8810适用于多类电源与功率控制系统。① 笔记本/平板电源管理：用作电池隔离MOSFET或系统待机负载开关，双通道分别控制不同电源轨（如主供电与USB供电），配合低R_DS(on)降低传导损耗。② 锂电池保护电路：双N沟道背靠背结构实现充放电保护，防止过流、过压，以极低内阻提升保护板效率。③ 低压同步整流/DC-DC转换器：例如移动设备中5V/3.3V降压变换器，利用两个MOSFET构成同步整流级，Qg极小可提高轻载效率。④ 无人机/机器人/电动工具中的无刷直流电机（BLDC）驱动：RST8810可配置为三相半桥的低侧或高侧（配合自举电路），20V耐压足够覆盖1~4S锂电应用，紧凑双通道节省面积。⑤ USB Type-C PD电源路径管理：作为VBUS开关或功率多路复用器，低导通电阻降低压降，保障快充效率。针对设计注意事项，需确保栅极驱动电压绝对值不超过±12V，推荐使用4.5V驱动以获得最优导通电阻；对于1.8V驱动，需注意电流降额以保证热安全。脉冲电流需受限于结温，建议参考数据手册中瞬态热阻抗曲线。此外，PCB布局应保证源极回路尽量短，并增大漏极铜箔面积以提升散热能力；器件支持无铅回流焊（峰值温度260℃+0/-5℃），遵循标准SMT工艺即可可靠装配。总体而言，瑞斯特RST8810以双通道高度集成、超低R_DS(on)和优秀的开关特性，为新一代高效能便携设备提供了简洁而可靠的功率半导体解决方案。
