RST8233

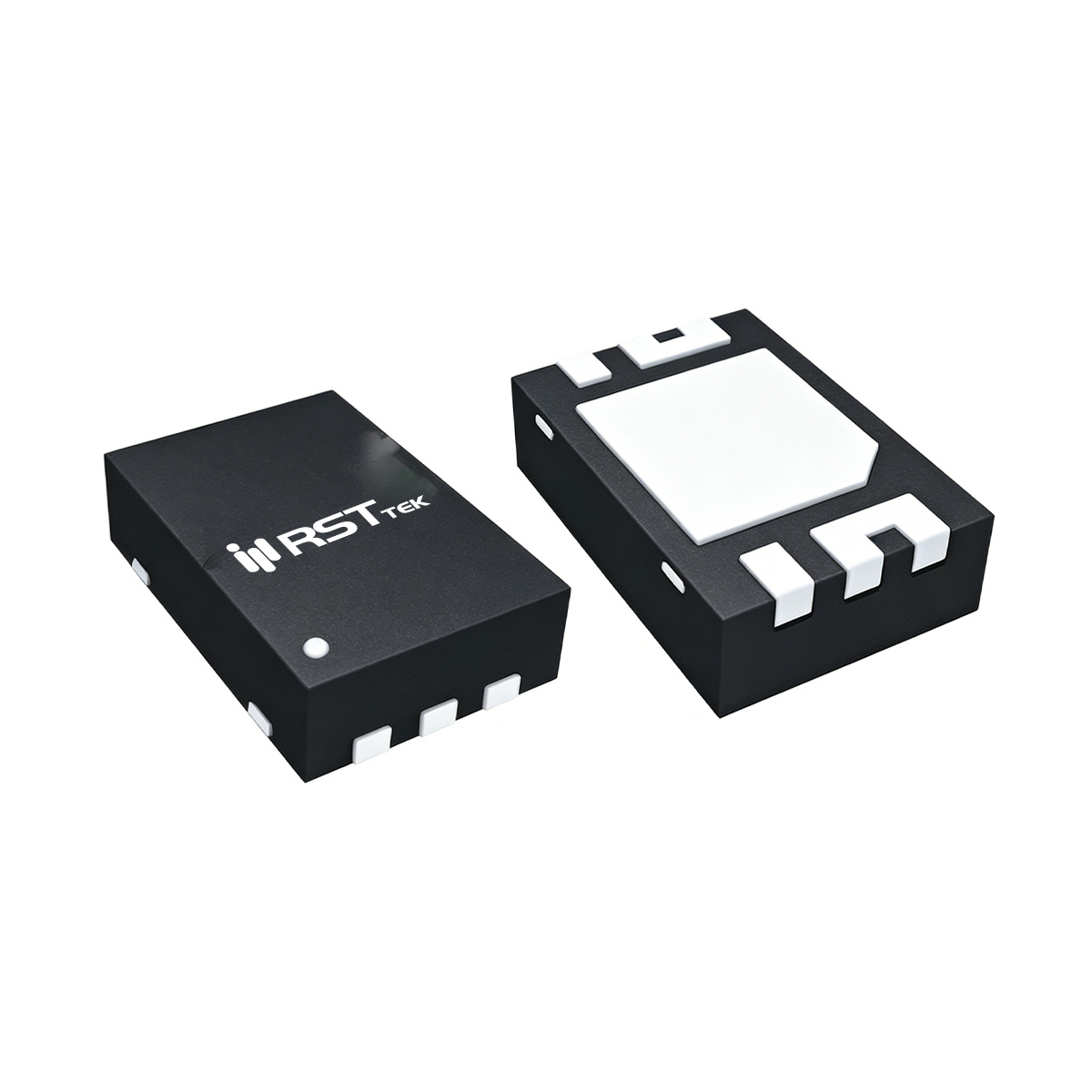

RST8233 是瑞斯特（RST）推出的双N沟道增强型功率MOSFET，采用DFN2x3A-6_EP超紧凑封装，专为单节锂离子电池包、笔记本计算机及便携设备中的电源管理和保护电路设计。单路器件参数：漏源电压额定值 VDSS = 20V，栅源电压可承受 ±12V，连续漏极电流高达 9.7A (TA = 25℃)（70℃ 时 7.5A），脉冲电流能力 IDM = 38A。该器件在 VGS = 4.5V 时导通电阻典型值仅 6mΩ（最大7.5mΩ），在更低驱动电压下同样表现优异：VGS = 4.0V 时典型值 6.2mΩ，VGS = 3.7V 时典型值 6.3mΩ，VGS = 3.1V 时典型值 6.6mΩ，甚至在 VGS = 2.5V 时典型值也仅为 7.3mΩ（最大9.9mΩ）。超低的导通电阻和宽范围低电压驱动能力使其可由1.8V/2.5V/3.3V逻辑直接控制，无需外部电平转换，极大简化系统设计并降低导通损耗。同时，RST8233 通过100% UIS（非钳位电感开关）测试，单脉冲雪崩能量 EAS = 24.2mJ（L=0.1mH，IAS = 22A），确保在电池保护板中因负载突变或短路产生的感性尖峰下具有高可靠性。器件内置ESD保护结构，符合RoHS标准，提供绿色环保封装。

静态与热特性方面，RST8233 的栅极阈值电压 VGS(th) 典型值为 0.7V（范围0.5V~1.0V），极低的开启电压确保与低压SoC、MCU和电池保护IC直接接口。零栅压漏电流 IDSS 在 VDS = 16V 时最大仅1μA（85℃时30μA），静态功耗极低，利于待机节能。体二极管正向压降典型值 VSD = 0.7V（IS = 1A），需注意其反向恢复电荷 Qrr = 2175nC 和恢复时间 trr = 445ns 相对较大，在频率较高的同步整流应用中需谨慎设计死区时间。热设计参数：结到环境热阻稳态值 RθJA = 127℃/W，短时（≤10s）热阻为 80℃/W（基于1平方英寸FR-4铜箔焊盘），单路最大功率耗散 PD = 1.0W (TA = 25℃)，70℃ 环境下降额为 0.6W。DFN2x3A封装底部带有裸露焊盘，设计中应充分焊接至PCB铜皮以优化散热，确保结温不超过150℃额定上限。安全工作区（SOA）曲线可参考数据手册，确保不同脉宽下的安全操作边界。

动态开关性能方面，RST8233 具有适中的栅极电荷与电容，适合中等频率开关应用。输入电容 Ciss = 1470pF（典型值，最大1920pF），输出电容 Coss = 258pF，反向传输电容 Crss = 202pF（测试条件 VDS = 10V，频率1MHz）。栅极电阻 RG = 11Ω（典型值）。栅极电荷参数：在 VDS = 10V、ID = 5.5A、VGS = 4.5V 条件下，总栅极电荷 Qg = 23.2nC（最大33nC），栅源电荷 Qgs = 1.9nC，栅漏电荷 Qgd = 4.8nC。较低的 Qg 有助于降低开关损耗，支持数百kHz的开关频率。开关时间参数：开启延迟 td(on) = 8ns，上升时间 tr = 20ns，关断延迟 td(off) = 935ns，下降时间 tf = 410ns（测试条件 VDD = 10V，RL = 10Ω，ID = 1A，RG = 1Ω）。值得注意的是关断延迟和下降时间较长，这主要是由于测试中使用了较高的栅极电阻（1Ω）以及器件本身较大的输出电容所致，在实际应用中可通过优化驱动电路来改善关断速度。

基于双路N沟道对称特性，RST8233 特别适用于单节锂离子电池包的保护电路（如过充电、过放电、过流和短路保护），两颗MOSFET可分别作为充电保护开关和放电保护开关串联在电池负极回路中，实现双向通断控制。其20V耐压可兼容单节锂电池（最高4.2V）及USB 5V系统，9.7A连续电流能力和38A脉冲能力完全满足移动电源、智能手机、平板电脑等设备的电池保护需求。典型应用还包括：笔记本计算机中的电源路径管理、便携式设备的负载开关、以及无线耳机充电仓的电池保护。极低的导通电阻（典型6mΩ）显著降低保护板内阻，提升电池放电效率和待机时间。DFN2x3A封装占用极小PCB面积（2mm×3mm），便于在空间受限的电池保护板（PCM）中实现高集成度。100% UIS测试保证了在负载短路或电感反冲时的可靠性。内置ESD防护增强了器件在生产和组装过程中的抗静电能力。总而言之，RST8233为工程师提供了一款兼具超低导通电阻、宽电压驱动范围和高雪崩耐量的双N沟道MOSFET，非常适合高效率、小尺寸的锂电池保护电路和便携式电源管理应用。
