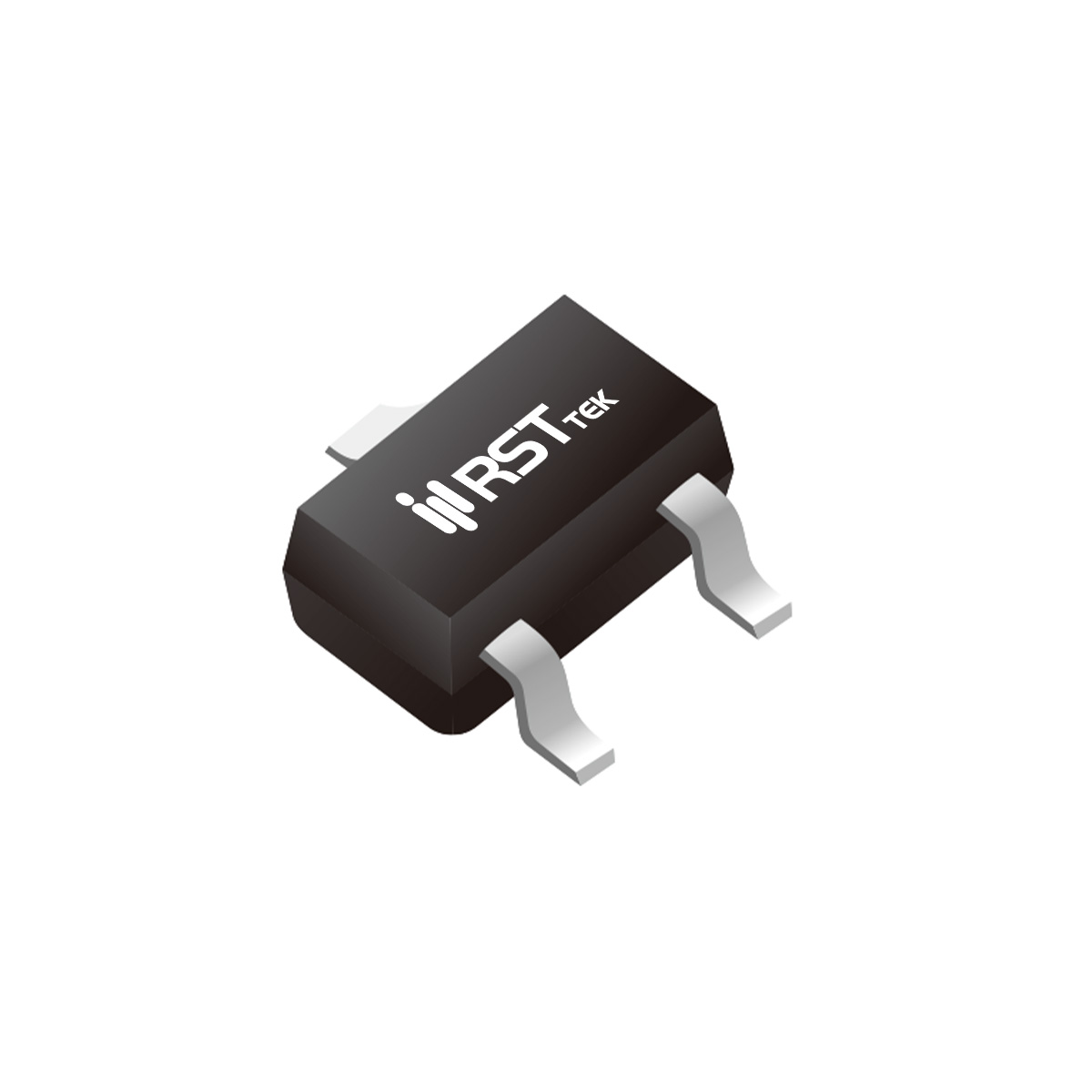

RST7400

RST7400 是瑞斯特（RST）推出的N沟道增强型功率MOSFET，采用超小型SC-70封装，专为笔记本计算机、便携设备及电池供电系统中的低压电源管理和负载开关设计。其漏源电压额定值 VDSS = 30V，栅源电压可承受 ±12V，连续漏极电流 ID = 2.5A (TA = 25℃)（70℃ 时 2.0A），脉冲电流能力 IDM = 13.6A，能够有效应对系统启动浪涌和负载瞬态。该器件在 VGS = 4.5V 时导通电阻最大值仅 60mΩ（典型值50mΩ），在超低压驱动 VGS = 2.5V 时最大值为 70mΩ（典型值60mΩ），甚至在 VGS = 1.8V 时最大值也仅为 113mΩ（典型值75mΩ）。极低的导通电阻和超低阈值特性使其可由1.8V/2.5V/3.3V逻辑直接驱动，无需外部电平转换，显著简化系统设计并降低功耗。器件符合RoHS标准，提供绿色环保封装。

静态与热特性方面，RST7400 的栅极阈值电压 VGS(th) 典型值为 0.7V（范围0.5V~1.0V），极低的开启电压确保与低压SoC、MCU和FPGA直接接口。零栅压漏电流 IDSS 在 VDS = 24V 时最大仅1μA（85℃时30μA），静态功耗极低，利于待机节能。体二极管正向压降典型值 VSD = 0.7V（IS = 1A），并具备快速反向恢复特性：反向恢复时间 trr = 11.7ns，反向恢复电荷 Qrr = 3.7nC，显著降低死区损耗与换流损耗。热设计参数：结到环境热阻稳态值 RθJA = 180℃/W（基于1平方英寸FR-4铜箔焊盘），最大功率耗散 PD = 0.7W (TA = 25℃)，70℃ 环境下降额为 0.45W。设计中需注意PCB散热布局，确保结温不超过150℃额定上限。安全工作区（SOA）曲线可参考数据手册，确保不同脉宽下的安全操作边界。

动态开关性能方面，RST7400 具有极低的栅极电荷与电容，非常适合高频开关应用。输入电容 Ciss = 286pF（典型值，最大372pF），输出电容 Coss = 60pF（最大78pF），反向传输电容 Crss = 50pF（最大56pF）（测试条件 VDS = 10V，频率1MHz）。栅极电荷参数极为出色：在 VDS = 10V、ID = 4.5A、VGS = 4.5V 条件下，总栅极电荷 Qg = 4nC（最大5.2nC），栅源电荷 Qgs = 0.3nC，栅漏电荷 Qgd = 1.5nC。超低的 Qg 与 Qgd 使得开关损耗极低，支持数MHz的开关频率。开关时间参数：开启延迟 td(on) = 3.5ns，上升时间 tr = 13.3ns，关断延迟 td(off) = 13.2ns，下降时间 tf = 2ns（测试条件 VDD = 10V，RL = 10Ω，ID = 1A，RG = 6Ω）。凭借这些特性，RST7400 可在高频DC-DC转换器和高速负载开关中实现高效率切换。

基于以上特性，RST7400 主要面向低压便携设备中的电源管理，典型应用包括：智能手机、平板电脑、可穿戴设备、TWS耳机充电仓以及物联网传感器节点的负载开关和电源路径管理。其30V耐压可兼容单节锂离子电池（最高4.2V）及USB 5V/9V系统，2.5A连续电流能力满足大多数便携设备主电源轨需求，13.6A脉冲能力从容应对电机启动、扬声器瞬态等冲击。极低的阈值电压允许直接由1.8V GPIO控制，简化电路设计并减少外部元件。SC-70超小型封装占用极小PCB面积，便于在空间受限的移动设备中实现高密度布局。内置的快速体二极管反向恢复特性使其在感性负载切换（如微型振动电机、电磁锁）中表现可靠。总而言之，RST7400为工程师提供了一款兼具超低导通电阻、超低栅极电荷、超低阈值电压和快速开关特性的30V小信号MOSFET，非常适合高效率、小尺寸且对电池寿命有严格要求的低压便携功率系统。
