RST7130T

■ 器件概述与封装

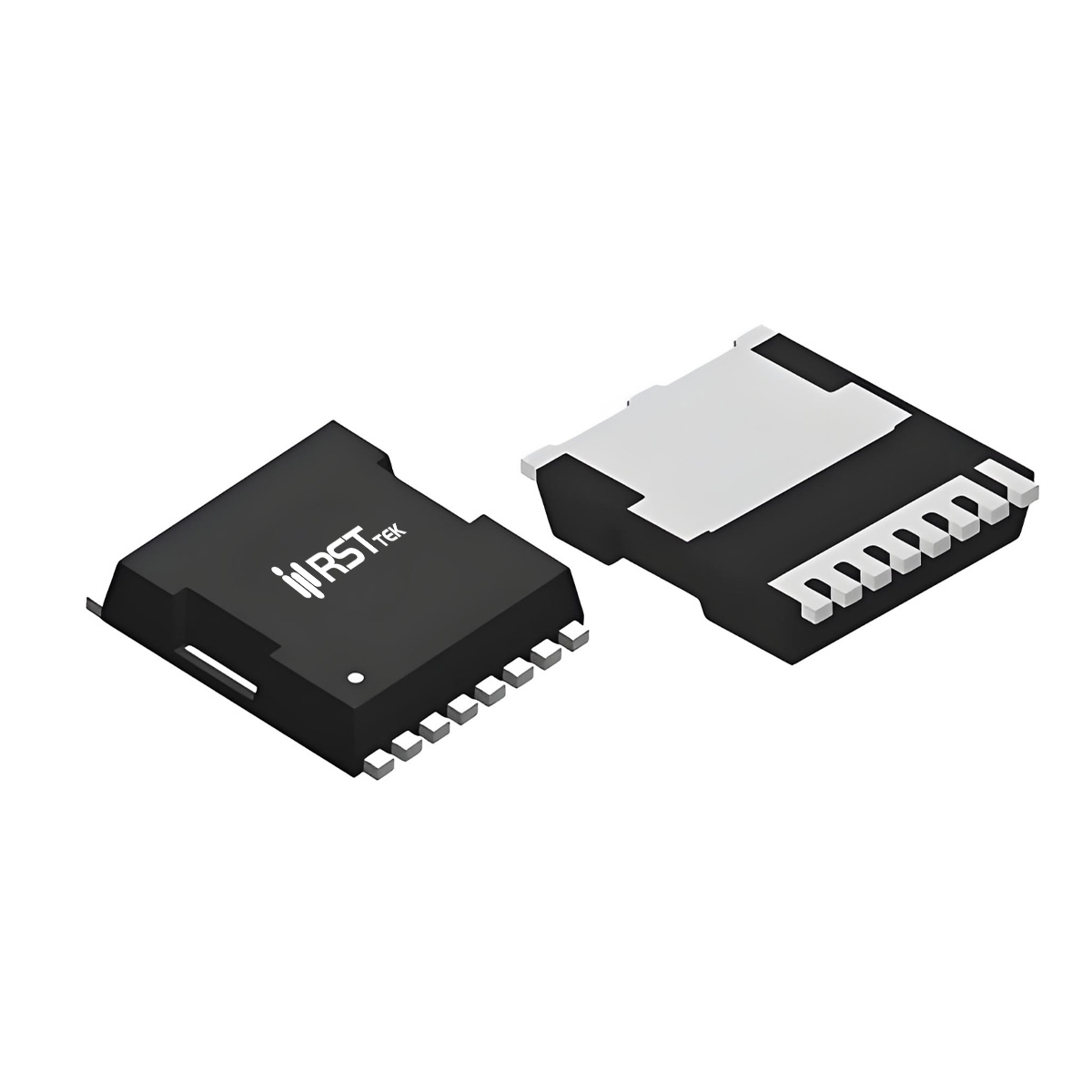

瑞斯特 RST7130T 是一款超高压超大电流 N 沟道增强型功率MOSFET，采用 TOLL 封装，专为电池管理、电机控制和驱动、开关应用等超高功率场景设计。该器件额定漏源电压 VDS = 145V，连续漏极电流 ID = 263A（TA=25℃），脉冲电流 IDM = 1052A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RST7130T 经过 100% 雪崩测试，具备极高的可靠性和耐用性。TOLL 封装提供卓越的散热能力，适合极高功率密度应用。

■ 关键电气参数
RST7130T 的导通电阻典型值 RDS(on) = 2.6mΩ（VGS=10V, ID=40A），最大 3.8mΩ。极低的导通电阻使其在超高电流下损耗极低。栅极阈值电压 VGS(th) 范围 2.0~4.0V（ID=250μA）。动态参数方面，输入电容 CISS 典型值 9500pF，输出电容 COSS 约 3300pF，反向传输电容 CRSS 约 284pF（VDS=25V, f=1MHz）。栅极电荷 Qg 典型值 125nC（VGS=10V），米勒电荷 Qgd 约 32nC，适合中高频大电流开关。栅极电阻典型值 2.6Ω。

■ 热管理与可靠性设计
RST7130T 在 TA=25℃ 条件下最大耗散功率 PD = 446W，结到壳热阻 RθJC = 0.28℃/W，结到环境热阻 RθJA = 42℃/W。器件经过雪崩测试，单脉冲雪崩能量 EAS = 2842mJ（L=0.5mH），确保在极端感性负载开关中的可靠性。

■ 典型应用场景
RST7130T 凭借 145V 耐压、263A 电流能力和超低导通电阻，广泛适用于以下应用：

• 电池管理：高电压大电流电池充放电保护。

• 电机控制与驱动：超大功率电机驱动。

• 开关应用：高功率电源转换器中的主开关。

• 工业电源：大功率 DC-DC 转换器。

瑞斯特 RST7130T 以 TOLL 封装提供 145V/263A 的 N 沟道高性能，为超高功率应用提供极低损耗的功率开关方案。
