RST6604S 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道

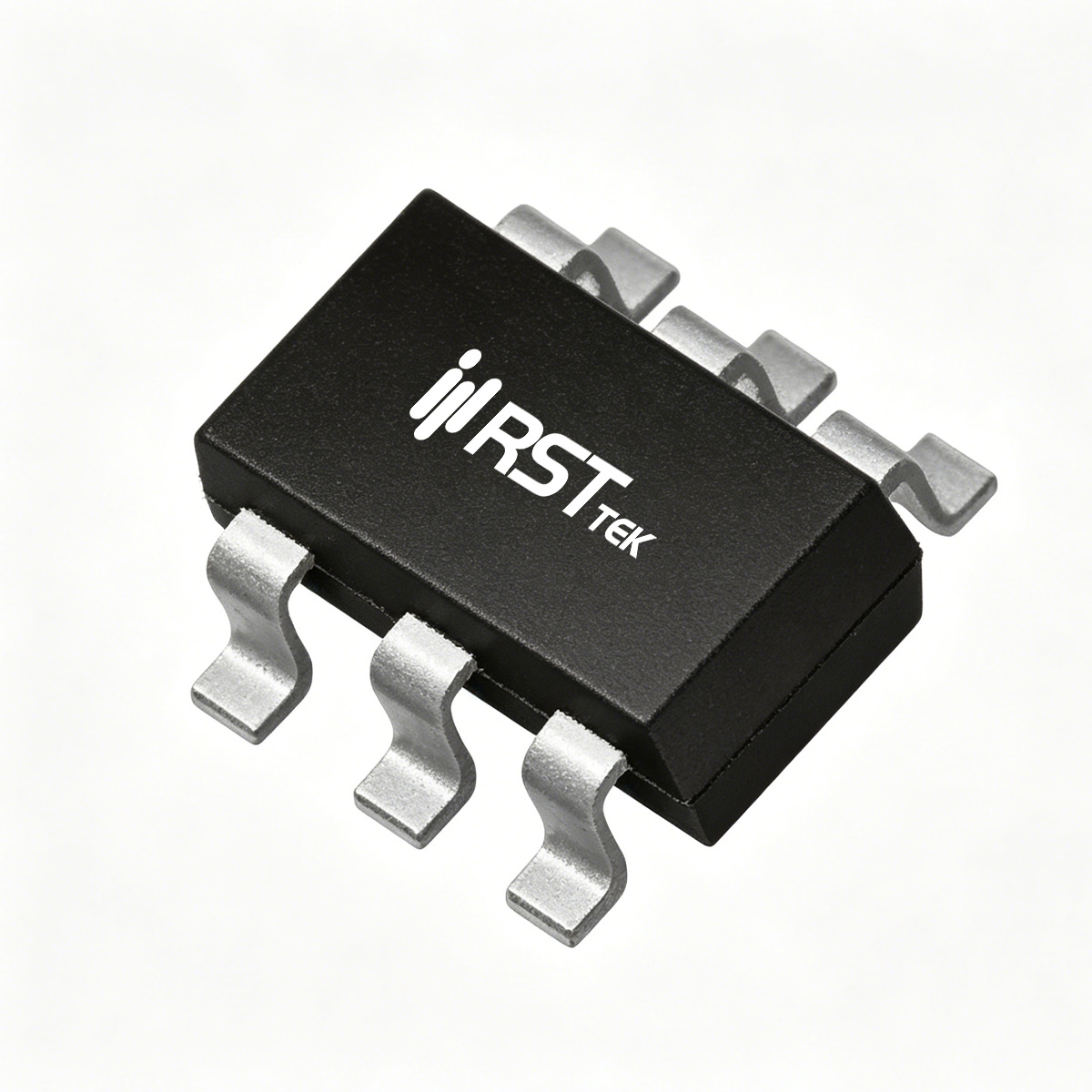

RST6604S 是瑞斯特(RST)推出的双路增强型功率MOSFET,采用SOT-23-6L小型封装,内部集成一颗20V N沟道MOSFET和一颗-20V P沟道MOSFET,专为低压便携设备、笔记本计算机及电池供电系统中的电源路径管理和负载开关设计。其中N沟道器件:漏源电压 VDSS = 20V,连续漏极电流 3A (TA = 25℃),脉冲电流 12A;在 VGS = 4.5V 时导通电阻典型值仅 50mΩ(最大65mΩ),在超低压驱动 VGS = 2.5V 时典型值为 65mΩ(最大90mΩ)。P沟道器件:漏源电压 VDSS = -20V,连续漏极电流 -2A (TA = 25℃),脉冲电流 -8A;在 VGS = -4.5V 时导通电阻典型值 90mΩ(最大120mΩ),VGS = -2.5V 时典型值为 130mΩ(最大180mΩ)。极低的导通电阻和超低阈值特性使其可由1.8V/2.5V逻辑直接驱动,显著简化系统设计并降低功耗。器件符合RoHS标准,提供绿色封装。
静态与热特性方面,N沟道栅极阈值电压典型值 VGS(th) = 0.7V(范围0.5~1.0V),P沟道典型值 -0.7V(范围-0.5~-1.0V),极低的开启电压确保与低压SoC和MCU直接接口。零栅压漏电流在额定电压下最大仅1μA(85℃时30μA),静态功耗极低。体二极管特性:N沟道正向压降 VSD = 0.7V(IS = 0.5A),反向恢复时间 trr = 11ns,反向恢复电荷 Qrr = 4nC;P沟道 VSD = -0.7V(IS = -0.5A),trr = 12ns,Qrr = 4nC,快速恢复特性有效降低开关损耗。热设计:单路最大功率耗散 PD = 0.83W (TA = 25℃),100℃ 环境下降额为 0.3W;结到环境热阻稳态值 RθJA = 150℃/W(基于1in² FR-4铜箔)。设计中需注意散热布局,确保结温不超过150℃。
动态开关性能方面,RST6604S 具有极低的栅极电荷与电容,适合高频开关应用。N沟道:输入电容 Ciss = 200pF,输出电容 Coss = 70pF,反向传输电容 Crss = 50pF(测试条件 VDS = 10V,频率1MHz);栅极电荷:VGS = 4.5V 时 Qg = 4.16nC,Qgs = 0.4nC,Qgd = 1.7nC。P沟道:Ciss = 250pF,Coss = 70pF,Crss = 50pF;VGS = -4.5V 时 Qg = 4.26nC,Qgs = 0.6nC,Qgd = 1.3nC。超低的 Qg 与 Qgd 使得开关损耗极低,支持数MHz的开关频率。开关时间:N沟道开启延迟 td(on) = 4ns,上升时间 tr = 8ns,关断延迟 td(off) = 14ns,下降时间 tf = 5ns;P沟道分别为 6ns、12ns、27ns、5ns。出色的开关响应使其非常适合低压DC-DC转换器和高速负载切换。
基于双路互补特性与超低电压驱动能力,RST6604S 的理想应用场景包括:便携设备中的电源路径管理(电池与USB适配器切换)、低压负载开关(1.8V/2.5V/3.3V逻辑直接控制)、小功率半桥驱动(如微型直流电机、振动马达、电磁锁),以及I2C/SPI总线电平转换电路中的模拟开关。在笔记本计算机、平板电脑、移动电源、TWS耳机充电仓及可穿戴设备中,单个SOT-23-6L封装可同时实现高侧P沟道开关和低侧N沟道开关,显著节省PCB面积并降低BOM成本。其20V耐压可兼容单节锂离子电池(最高4.2V)及USB 5V系统,3A/2A的电流能力满足大多数便携设备主电源轨需求,12A/8A脉冲能力从容应对电机启动、扬声器瞬态等冲击。100% UIS测试保证了在感性负载切换时的可靠性。SOT-23-6L封装与业界标准兼容,便于在超紧凑型设计中实现高集成度。总而言之,RST6604S为工程师提供了一款兼具超低导通电阻、超低电压驱动、快速开关特性和高集成度的双路MOSFET,非常适合高效率、小尺寸且对电池寿命有严格要求的低压便携功率系统。
