RST5549

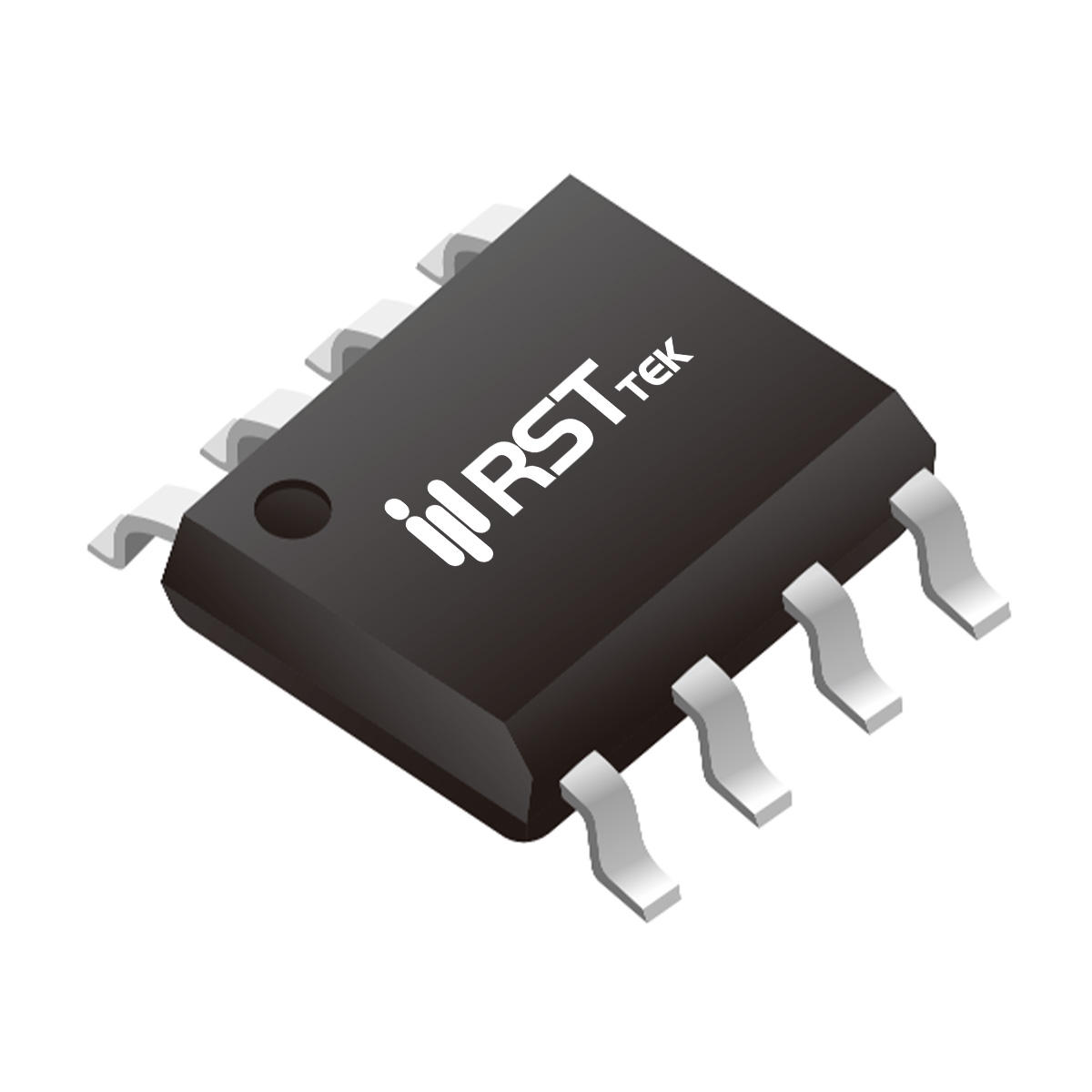

RST5549 是瑞斯特（RST）推出的P沟道增强型功率MOSFET，采用SOP-8封装，内置ESD防护结构（HBM等级达2kV），专为笔记本计算机、便携设备及电池供电系统中的高侧负载开关和电源路径管理设计。其漏源电压额定值 VDSS = -30V，栅源电压可承受 ±20V，连续漏极电流 ID = -7A (TA = 25℃)（100℃ 时 -5A），脉冲电流能力 IDM = -21A，能够有效应对系统启动浪涌和负载瞬态。该器件在 VGS = -10V 时导通电阻典型值仅 30mΩ（最大36mΩ），在逻辑电平 VGS = -4.5V 时典型值为 48mΩ（最大55mΩ），较低的导通电阻有助于降低传导损耗，延长便携设备的电池续航。同时，RST5549 通过100% UIS（非钳位电感开关）测试及栅极电阻测试，单脉冲雪崩能量 EAS = 20mJ（L=0.5mH，IAS = -9A），确保在电机、电感等感性负载关断时具备可靠的抗雪崩能力。器件符合RoHS标准，提供绿色环保封装。

静态与热特性方面，RST5549 的栅极阈值电压 VGS(th) 典型值为 -1.8V（范围 -1.0V 至 -2.5V），兼容3.3V/5V低压控制器直接驱动，并避免误开通风险。零栅压漏电流 IDSS 在 VDS = -24V 时最大仅 -1μA（85℃时 -30μA），静态功耗极低，利于待机节能。体二极管正向压降典型值 VSD = -0.8V（IS = -2A），并具备快速反向恢复特性：反向恢复时间 trr = 18ns，反向恢复电荷 Qrr = 10nC，显著降低死区损耗与换流损耗。热设计参数：结到环境热阻稳态值 RθJA = 85℃/W，短时（≤10s）热阻为 45℃/W（基于1平方英寸FR-4铜箔焊盘），结到引线热阻稳态 24℃/W；最大功率耗散 PD = 2.8W (TA = 25℃)，100℃ 环境下降额为 1.8W。设计时建议在PCB上提供足够的散热铜皮，以确保结温不超过150℃额定上限。安全工作区（SOA）曲线可参考数据手册，确保不同脉宽下的安全操作边界。

动态开关性能方面，RST5549 具有较低的栅极电荷与电容，适合中高频开关应用。输入电容 Ciss = 638pF（典型值），输出电容 Coss = 115pF，反向传输电容 Crss = 88pF（测试条件 VDS = -15V，频率1MHz）。栅极电阻 RG = 3.8Ω（典型值）。栅极电荷参数：在 VDS = -15V、ID = -7A、VGS = -10V 条件下，总栅极电荷 Qg = 14.8nC（典型值），栅源电荷 Qgs = 1.1nC，栅漏电荷 Qgd = 4.4nC。低 Qg 与低 Qgd 显著降低开关损耗，支持数百kHz的开关频率。开关时间参数：开启延迟 td(on) = 9ns，上升时间 tr = 11ns，关断延迟 td(off) = 21ns，下降时间 tf = 7ns（测试条件 VDD = -15V，RL = 15Ω，ID = -1A，RG = 6Ω）。搭配适当的栅极驱动电阻，可在开关速度与EMI之间取得平衡。集成的2kV HBM ESD防护能力增强了器件在生产和装配过程中的抗静电鲁棒性。

基于以上特性，RST5549 主要面向笔记本计算机、便携式设备、移动电源及电池管理系统中的电源管理，尤其适用于高侧负载开关和电源路径选择。由于采用P沟道架构，该器件无需电荷泵，直接由逻辑电平控制，简化系统设计并降低静态电流。典型应用包括：便携设备的电源路径切换（电池与适配器切换）、电池保护电路中的放电开关、移动电源的输出通断控制，以及低功耗物联网节点中的电源门控。其-30V耐压可兼容单节至两节锂离子电池系统（最高8.4V）及部分24V工业总线降额使用，-7A连续电流能力满足主流便携设备主电源轨需求，-21A脉冲能力从容应对电机启动、音频功放瞬态等冲击。100% UIS测试保证了在耳机扬声器、微型振动电机等感性负载切换时的安全性。SOP-8封装与业界标准兼容，便于直接替换或升级现有设计。额外的ESD增强特性使其在干燥环境或频繁插拔的应用中更具优势。综上所述，RST5549为工程师提供了一款兼具低导通电阻、快速开关特性、高雪崩耐量和ESD防护能力的P沟道MOSFET，非常适合高效率、小尺寸且对电池寿命与可靠性有严格要求的便携式功率系统。
