RST4946

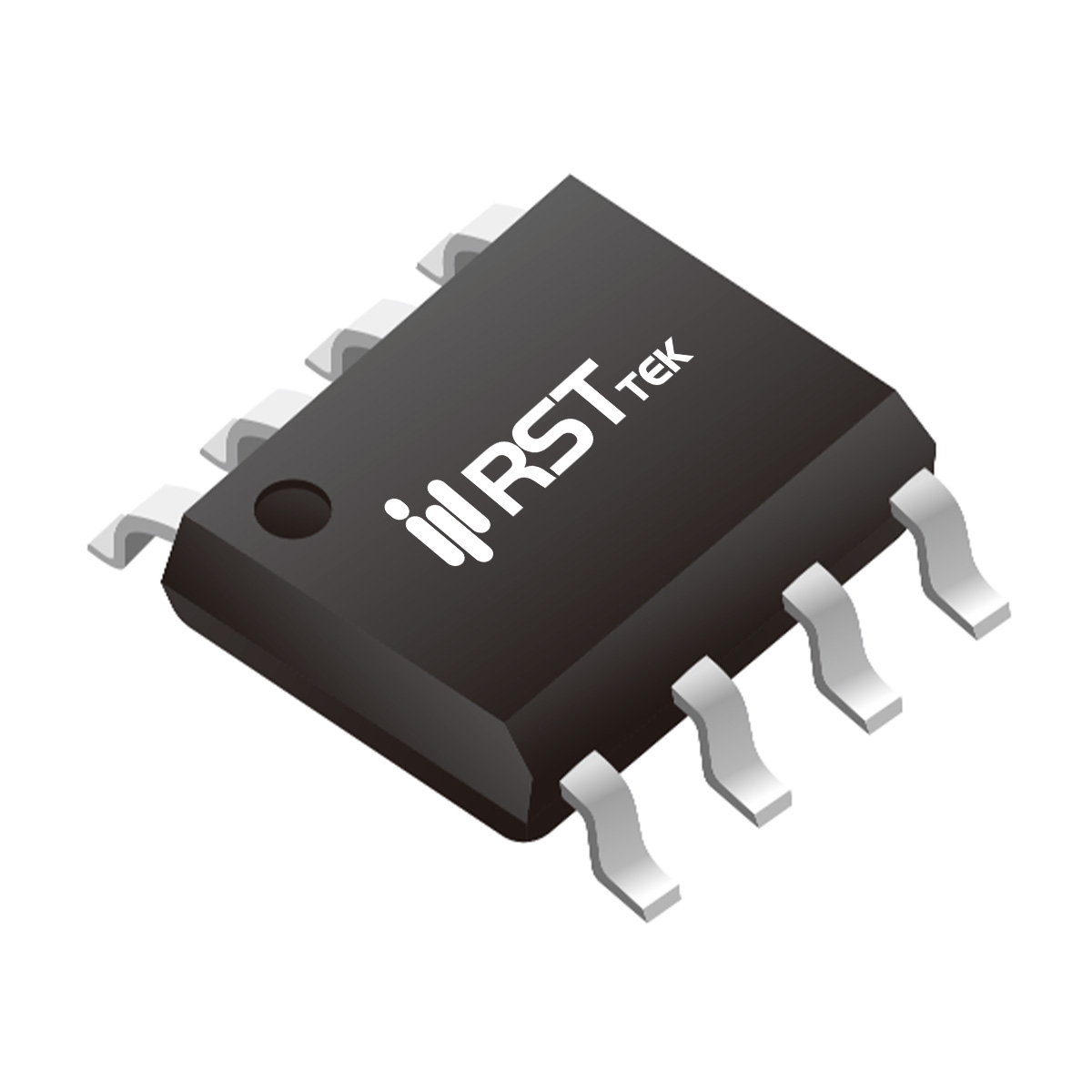

RST4946 是瑞斯特（RST）推出的N沟道增强型功率MOSFET，采用SOP-8封装，专为笔记本电源管理、电池供电系统、DC-DC转换器及负载开关设计。其漏源电压额定值 VDSS = 60V，栅源电压可达 ±20V，连续漏极电流 ID = 7A (TA = 25℃)（70℃ 时 5A），脉冲电流能力 IDM = 21A，能够从容应对系统启动浪涌和负载瞬态。该器件在 VGS = 10V 时导通电阻典型值仅 25mΩ（最大30mΩ），在逻辑电平 VGS = 4.5V 时典型值为 30mΩ（最大35mΩ），超低的导通电阻显著降低传导损耗，提升电源转换效率。同时，RST4946 通过100% UIS（非钳位电感开关）测试及栅极电阻测试，单脉冲雪崩能量 EAS = 25mJ（L=0.5mH，IAS = 10A），确保在电机、电感等感性负载关断时具备优异的抗雪崩耐量，提升系统可靠性。器件符合RoHS标准，提供绿色环保封装。

静态与热特性方面，RST4946 的栅极阈值电压 VGS(th) 典型值为 2V（范围1.5V~2.5V），兼容3.3V/5V低压控制器直接驱动，并避免误开通风险。零栅压漏电流 IDSS 在 VDS = 48V 时最大仅1μA（85℃时30μA），静态功耗极低，利于待机节能。体二极管正向压降典型值 VSD = 0.75V（IS = 1A），并具备快速反向恢复特性：反向恢复时间 trr = 13ns，反向恢复电荷 Qrr = 8.7nC，显著降低死区损耗与换流损耗。热设计参数：结到环境热阻稳态值 RθJA = 110℃/W，短时（≤10s）热阻为 62.5℃/W（基于1平方英寸FR-4铜箔焊盘），结到引线热阻稳态 50℃/W；最大功率耗散 PD = 2W (TA = 25℃)，70℃ 环境下降额为 1.28W。设计时建议在PCB上提供足够的散热铜皮，以确保结温不超过150℃额定上限。安全工作区（SOA）曲线可参考数据手册，确保不同脉宽下的安全操作边界。

动态开关性能方面，RST4946 具有较低的栅极电荷与电容，适合中高频开关应用。输入电容 Ciss = 815pF（典型值），输出电容 Coss = 95pF，反向传输电容 Crss = 60pF（测试条件 VDS = 20V，频率1MHz）。栅极电阻 RG = 2.5Ω（典型值）。栅极电荷参数极为出色：在 VDS = 20V、ID = 6A 条件下，VGS = 10V 时总栅极电荷 Qg = 15.7nC（最大22nC），VGS = 4.5V 时总栅极电荷 Qg = 7.5nC（最大10.5nC）；栅源电荷 Qgs = 3.24nC，栅漏电荷 Qgd = 2.75nC，阈值栅极电荷 Qgth = 1.85nC。低 Qg 与低 Qgd 显著降低开关损耗，支持数百kHz乃至MHz级的开关频率。开关时间参数：开启延迟 td(on) = 7.8ns，上升时间 tr = 6.9ns，关断延迟 td(off) = 22.4ns，下降时间 tf = 4.8ns（测试条件 VDD = 20V，RL = 20Ω，ID = 1A，RG = 6Ω）。搭配适当的栅极驱动电阻，可在开关速度与EMI之间取得良好平衡。

基于以上特性，RST4946 主要面向笔记本计算机电源管理（如CPU/GPU核心供电、内存供电）、DC-DC转换器（同步降压/升压拓扑）、电池供电系统（如移动电源、电动工具电池包）以及负载开关应用。其60V耐压使其适用于48V工业总线、电信电源、以太网供电（PoE）设备及LED照明驱动。7A连续电流能力满足主流笔记本及便携设备电源轨需求，21A脉冲能力从容应对CPU/GPU瞬态电流尖峰或电机启动冲击。典型应用包括：同步整流降压转换器中的高侧/低侧功率级、电池充电电路中的输入开关，以及工业控制中的电源路径管理。100% UIS测试保证了在电源线电感、滤波电感等感性负载切换时的安全性。SOP-8封装与业界标准兼容，便于在空间受限的设计中实现高功率密度。总而言之，RST4946为工程师提供了一款兼具超低导通电阻、快速开关特性和高雪崩耐量的60V N沟道MOSFET，非常适合高效率、高可靠性且对空间有严格要求的计算及工业电源系统。
