RST3045C

■ 器件架构与表贴封装灵活性

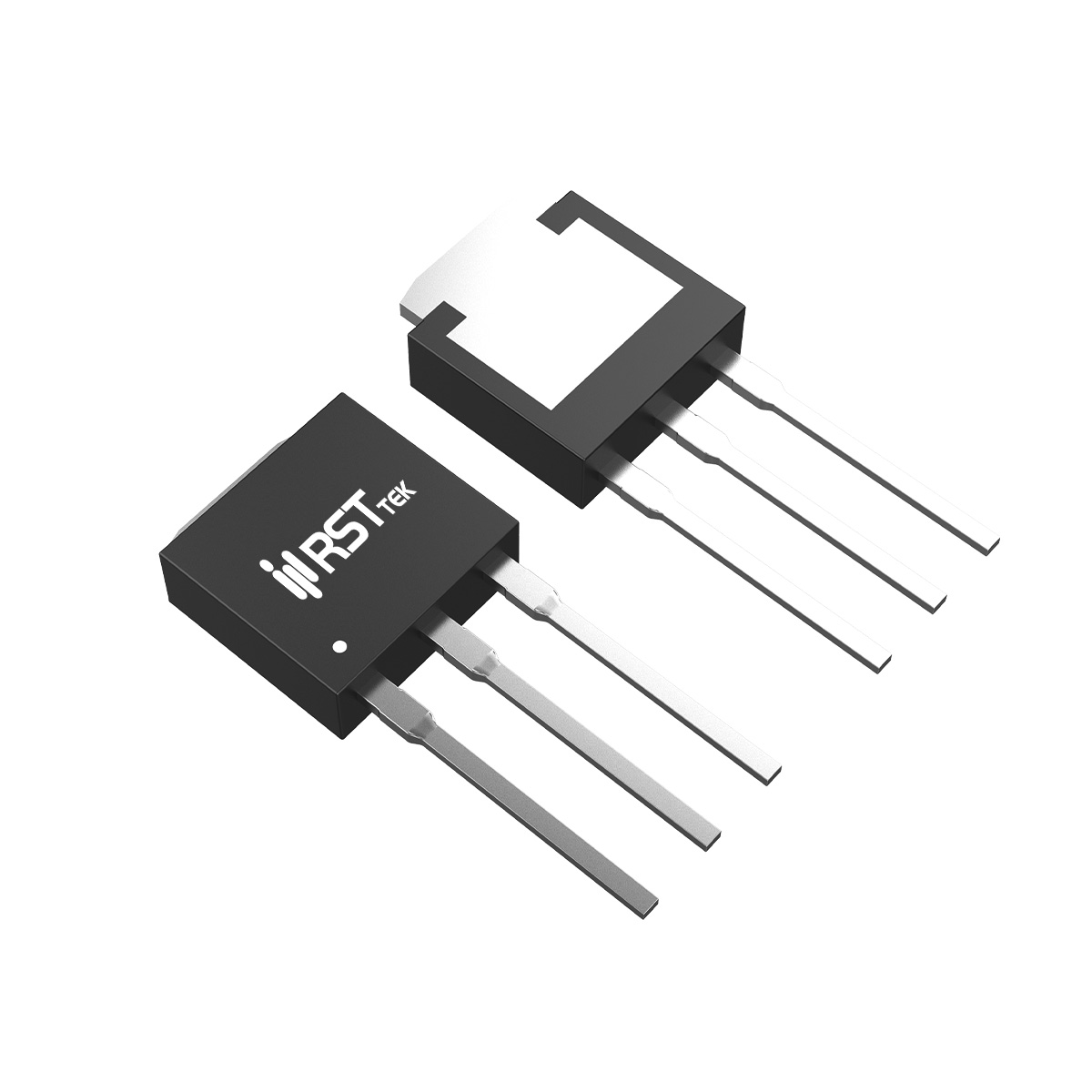

瑞斯特（RST）RST3045C 是一款面向低压大电流功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流高达 30A（每管脚 15A），反向重复峰值电压 VRRM = 45V。该电压等级非常适合 12V/24V 低压大功率系统，如大电流 DC-DC 变换器、快充电源次级整流、电池化成设备及电动工具驱动。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。RST3045C 提供两种行业标准表贴封装：TO-251（DPAK） 和 TO-252（DPAK），两者均采用小型化设计，完全兼容自动化 SMT 产线，其中 TO-252 提供更低的封装高度和更大的散热焊盘，适用于高密度电源模块。主要极限参数：非重复峰值浪涌电流 IFSM = 300A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为消费电子及工业应用提供极高安全边际。

■ 极低正向压降与高温漏电流控制
RST3045C 在 30A 总电流能力下实现了业界领先的导通损耗。在 IF = 15A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.53V，最大值不超过 0.58V，相比传统 45V/15A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并大幅减小散热需求。反向漏电流 IR 在 VR = 45V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 45V（IC=0.5mA），提供充足电压裕度。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>200 kHz），在同步整流、反激变换器等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线进行精确的损耗估算。

■ 热设计：低热阻与高浪涌耐受
RST3045C 的 TO-251/TO-252 封装专为表面贴装优化。金属散热片与 PCB 铜箔直接焊接，通过适当面积的敷铜（建议不小于 25mm×25mm，2oz 铜厚）和热过孔将热量高效传导至底层，可在不使用外加散热器的情况下承载 12A~15A 连续电流。典型结到环境热阻 RθJA 依赖于 PCB 设计，TO-252 封装由于更大的散热焊盘，热性能优于 TO-251。浪涌电流额定 300A 确保器件在输入浪涌、电机启动或大电容充电时保持极高的稳健性。设计者应参考正向电流降额曲线，在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，节省 PCB 面积。相比通孔封装，TO‑251/TO‑252 完全兼容回流焊工艺，降低装配成本，特别适合大功率快充、工业电源、电池化成等对空间和可靠性要求严苛的应用。

■ 主要应用领域
基于 45V 耐压、30A 载流能力、0.53V 超低 VF 及 300A 浪涌耐受特性，RST3045C 适用于以下极限大功率场景：
① 大电流 DC-DC 变换器（Buck/Boost） – 用于 12V/24V 输入的大功率非同步整流或续流二极管，超低 VF 极大提升满载效率，TO-252 利于紧凑设计。
② 超级快充电源适配器次级整流 – 适用于 5V/9V/12V/20V 输出的多口大功率 USB PD 充电器，30A 能力满足 200W+ 级别输出需求，TO-252 支持自动化贴装。
③ 大容量锂电池化成与老化设备 – 在电池充放电回路中作为输出整流或防反灌二极管，低 VF 大幅降低发热，30A 能力支持高并行度设计。
④ 大功率低压电机驱动与电动工具 – 在 36V 以下 BLDC 电机驱动中作为续流二极管，300A 浪涌能力可靠抵御电机反电动势尖峰。
⑤ 数据中心低压母排供电模块 – 用于 12V/24V 输出的高密度电源冗余设计，TO-251 便于手工焊接和维修。
⑥ 太阳能光伏优化器与储能系统 – 用于 24V/36V 光伏系统的防反灌保护，宽结温范围适应户外环境。综上，瑞斯特 RST3045C 凭借 45V/30A 的超低损耗肖特基技术、保护环加固设计及 TO‑251/TO‑252 表贴封装，为需要极高电流密度、高效率与紧凑布局的低压大功率电源系统提供了理想的整流与续流解决方案。
