RST3009SM

一、产品概述与关键特性

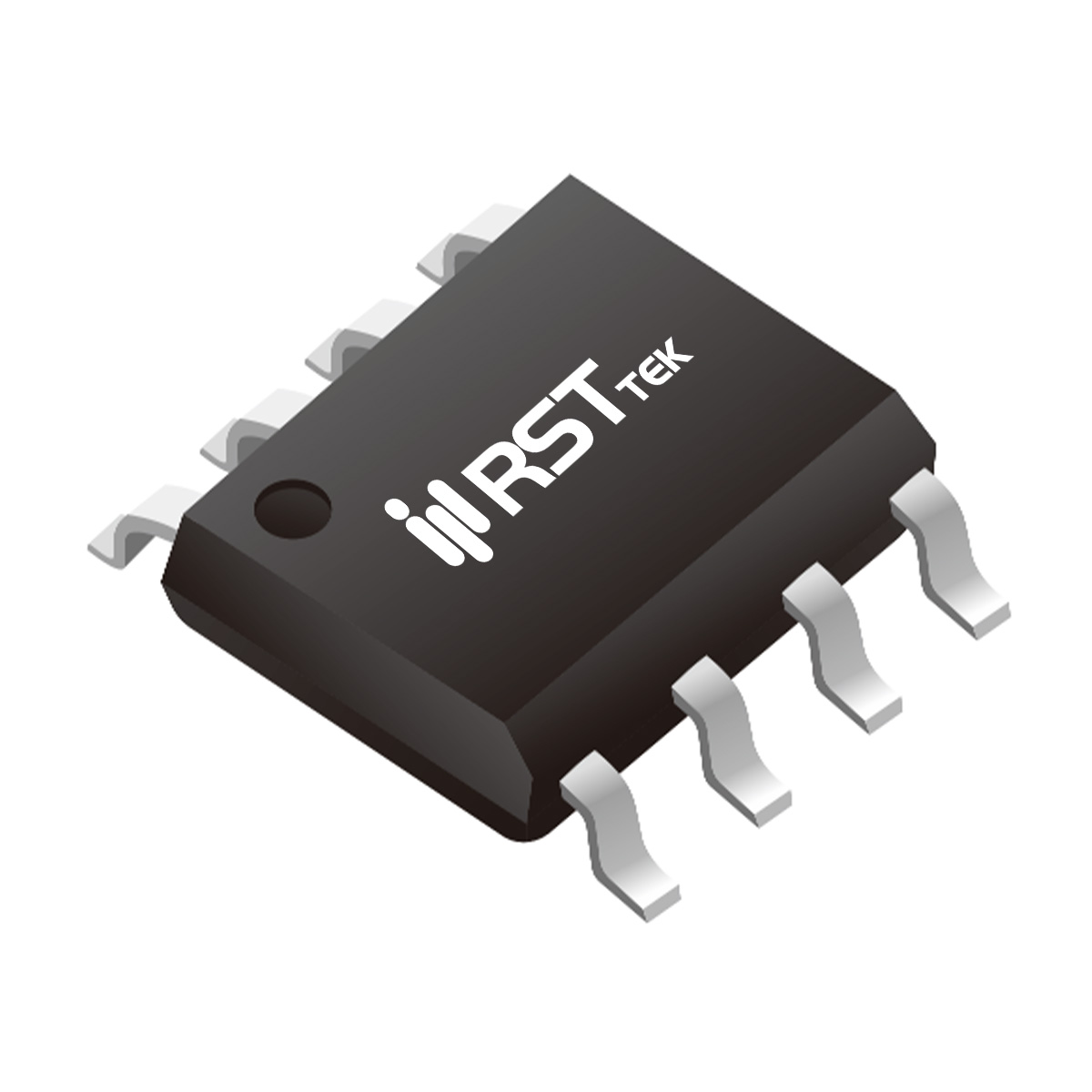

RST3009SM 是一款采用 SOP-8 封装的 N 沟道功率 MOSFET，专为笔记本电源管理、便携设备及电池供电系统等低压高密度应用设计。其漏源耐压 30V，在环境温度 TA=25℃ 条件下连续漏极电流为 9A（TA=70℃ 时 6.4A），300μs 脉冲电流能力达 32A，可有效应对负载瞬态冲击。器件在 VGS=10V、ID=9A 条件下，导通电阻 RDS(ON) 典型值仅 15mΩ（最大值 18mΩ）；在 VGS=4.5V、ID=5A 时典型值为 19mΩ（最大值 28mΩ），支持 4.5V 逻辑电平驱动，兼容主流 PWM 控制器和电池保护 IC。栅极阈值电压 VGS(th) 典型值 1.8V（范围 1.3V~2.5V），确保低压驱动可靠开通。该器件经过 100% UIS 测试，单脉冲雪崩电流 IAS=7A（L=0.5mH），雪崩能量 EAS=12.25mJ，具备优秀的浪涌耐受能力。工作结温范围 -55℃ 至 150℃，符合 RoHS 绿色标准，适合高效率、高可靠性的便携电源系统。

二、静态与动态电气参数
静态特性方面，RST3009SM 的漏源击穿电压 BVDSS 最小 30V；零栅压漏电流在 VDS=24V、25℃ 下小于 1μA，85℃ 时低于 30μA，高温漏电极低。栅源泄漏电流在 ±20V 应力下不超过 ±100nA。正向跨导 gFS 典型值 12S（VDS=3V，ID=5A），表明良好的栅压控制能力。体二极管特性：正向压降 VSD 典型 0.75V（ISD=1A），反向恢复时间 trr 典型 12ns，恢复电荷 Qrr 典型 3.5nC（ISD=8A，di/dt=100A/μs），极低的 Qrr 有助于减小高频续流损耗和电磁干扰。动态特性方面：输入电容 Ciss 典型 410pF（范围 300~550pF，VDS=15V，1MHz），输出电容 Coss 典型 70pF（范围 50~100pF），反向传输电容 Crss 典型 40pF（范围 30~60pF）；栅极电阻 Rg 典型 1.5Ω（范围 1~3Ω）。开关特性测试条件 VDD=15V，ID=1A，RG=6Ω，VGEN=10V：典型导通延迟 td(on)=6ns（最大 9ns），上升 tr=9ns（最大 15ns）；关断延迟 td(off)=14ns（最大 25ns），下降 tf=3.6ns（最大 7ns）。栅极电荷特性优秀：VGS=4.5V 时总栅极电荷 Qg 典型 3.8nC（最大 5.5nC），VGS=10V 时 Qg 典型 8nC（最大 13nC）；栅源电荷 Qgs=1.3nC，栅漏电荷 Qgd=1.6nC。超低的 FOM（Qg×RDS(ON)）使器件特别适合 MHz 级高频开关应用，显著降低驱动损耗与导通损耗。

三、热特性与安全工作区
RST3009SM 在 TA=25℃ 环境下最大功耗为 1.92W，TA=70℃ 时降额至 1.23W。结到环境热阻 RθJA 在稳态条件下为 65℃/W（表面贴装于 1 平方英寸铜箔 FR-4 板），短时脉冲（t ≤ 10s）热阻为 38℃/W，瞬态散热能力显著优于稳态。结到引线热阻 RθJL 典型 25℃/W。建议在 SOP-8 封装下方布置大面积覆铜及多个散热过孔以降低热阻，充分发挥 9A 电流能力。脉冲漏极电流额定值 32A（300μs 脉冲），可应对电机启动、电容充电等瞬态冲击。数据手册提供了安全工作区（SOA）曲线，覆盖直流、10ms、1ms 等不同脉宽下的电压-电流极限，在 VDS=15V 时单脉冲电流可达约 15A（短时脉冲）。瞬态热阻抗曲线可用于计算短时过载下的结温温升。100% UIS 测试保证器件能安全吸收感性负载关断时产生的雪崩能量，7A 的雪崩电流能力在同类 SOP-8 器件中表现稳健，特别适用于反激式钳位电路和电机驱动感性负载。

四、典型应用场景与设计建议
基于 30V 耐压、9A 载流能力及 SOP-8 标准封装，RST3009SM 适用于以下典型电路：
1) 笔记本电源管理 — 作为系统内存供电、外设接口或 SSD 硬盘的负载开关，低 RDS(ON) 减少压降和发热，高频开关能力支持 POL 电源模块。
2) 便携设备与电池系统 — 在移动电源、TWS 耳机充电盒、智能穿戴设备中，用作电池保护或充电路径开关，30V 耐压覆盖 2 节锂电池串联应用，低静态功耗延长续航。
3) 低压 DC-DC 转换器 — 在 12V/5V 输入的降压（Buck）、升压（Boost）或反激拓扑中作为主开关管或同步整流管，低 Qg（3.8nC @ 4.5V）和低 RDS(ON)（15mΩ）支持 2MHz 以上开关频率，提升功率密度与转换效率。
4) 电机驱动与电磁阀控制 — 在 12V/24V 小型直流电机、散热风扇或电磁阀驱动中，作为低侧开关，32A 脉冲电流能力应对启动浪涌。
设计注意事项：栅源电压不得超过 ±20V；由于导通电阻具有正温度系数，易于并联使用；建议在栅极串联 4.7Ω~10Ω 电阻抑制振铃。RST3009SM 凭借 30V/9A 性能、低 RDS(ON) 和 SOP-8 标准封装，为低压高密度电源设计提供了高性价比国产方案。
