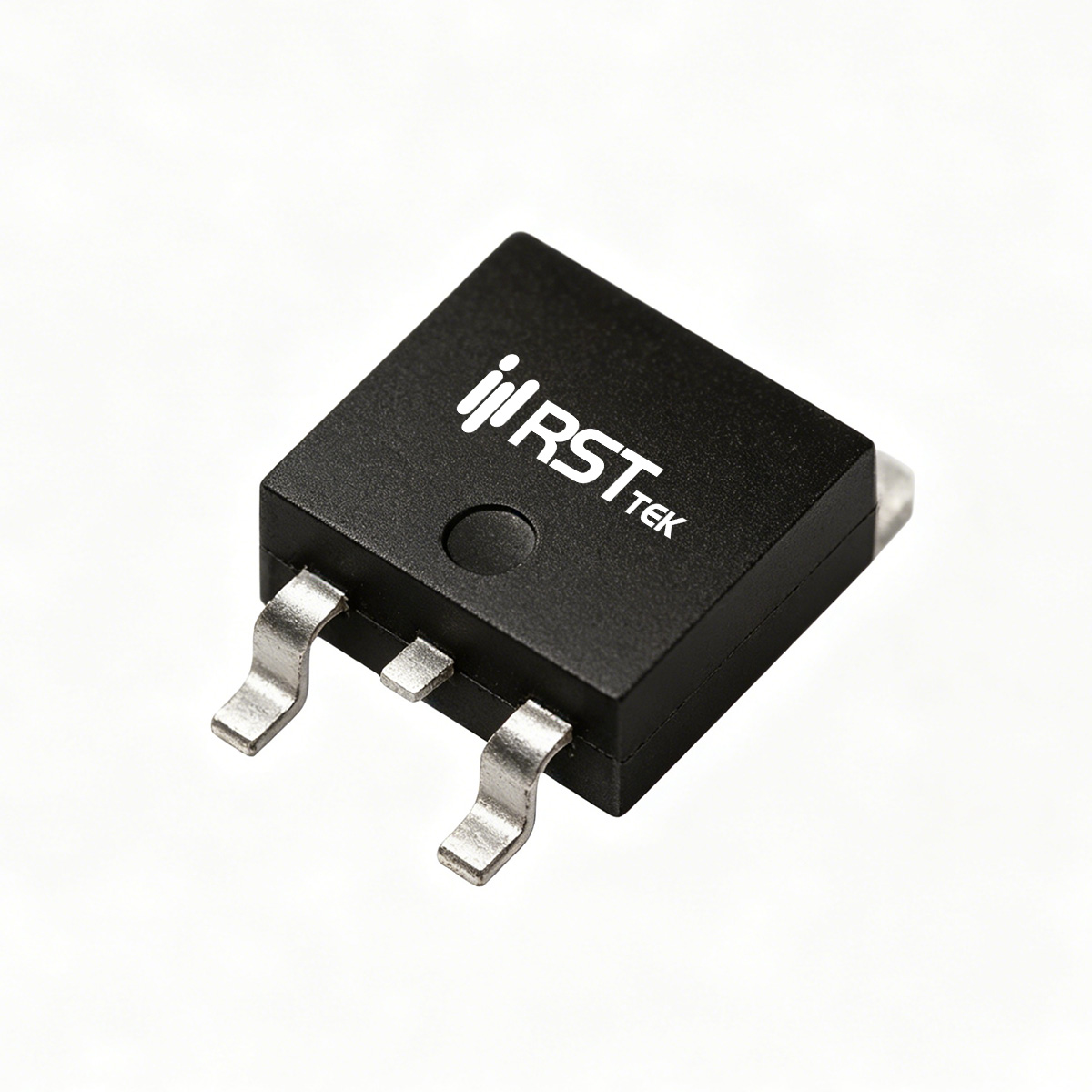

RST20200D

■ 器件架构与 TO-252 表贴设计
瑞斯特（RST）RST20200D 是一款面向高电压大电流功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流 20A（每管脚 10A），反向重复峰值电压 VRRM = 200V。该电压等级非常适合 110V~150V 高压系统，如通信电源、POE+ 供电、工业控制电源及大功率 LED 驱动。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。RST20200D 采用 TO-252（DPAK）表面贴装封装，其低高度、大散热焊盘设计完全兼容自动化 SMT 产线，适用于高密度电源模块。主要极限参数：非重复峰值浪涌电流 IFSM = 200A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为工业及通信应用提供充足安全边际。

■ 低正向压降与高温漏电流控制
RST20200D 在 20A 总电流能力下实现了优异的导通损耗平衡。在 IF = 10A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.90V，最大值不超过 0.95V，相比传统 200V/10A 肖特基管显著降低导通损耗，有助于提升高压大功率电源转换效率并减小散热需求。反向漏电流 IR 在 VR = 200V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 200V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>200 kHz），在同步整流、反激变换器等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线进行精确的损耗估算。

■ 热设计：低热阻与高浪涌耐受
RST20200D 的 TO-252 封装专为表面贴装优化。金属散热片与 PCB 铜箔直接焊接，通过适当面积的敷铜（建议不小于 20mm×20mm，2oz 铜厚）和热过孔将热量高效传导至底层，可在不使用外加散热器的情况下承载 8A~10A 连续电流。典型结到环境热阻 RθJA 依赖于 PCB 设计，优化布局可显著降低温升。浪涌电流额定 200A 确保器件在输入浪涌、电机启动或大电容充电时保持稳健。设计者应参考正向电流降额曲线，在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流、双路独立输出或双管并联扩流，节省 PCB 面积。TO-252 完全兼容回流焊工艺，降低装配成本，特别适合高压通信电源、POE+ 供电、工业控制等对空间和可靠性要求严苛的应用。

■ 主要应用领域
基于 200V 耐压、20A 载流能力、0.90V 低 VF 及 200A 浪涌耐受特性，RST20200D 适用于以下典型场景：
① 高压通信电源与 POE+ 供电模块 – 用于 110V~150V 输入的以太网供电设备（PSE/PD）的整流或续流，低 VF 提升系统效率，TO-252 利于紧凑布局。
② 工业 DC-DC 变换器（110V 输入） – 作为 Buck 或 Boost 拓扑中的续流二极管，宽结温范围适应恶劣工业环境，20A 能力满足大功率需求。
③ 大功率 LED 驱动电源 – 用于高压恒流驱动器的输出整流，高频特性配合低 VF 提升整体光效，TO-252 利于散热。
④ 电池充电保护电路 – 在 110V~150V 大容量电池充电回路中作为防反灌或输出整流二极管，低功耗减少发热。
⑤ 太阳能光伏优化器与储能系统 – 用于 150V 光伏系统的防反灌保护，宽结温范围适应户外环境。
⑥ 可编程电源与测试设备 – 提供高效整流。综上，瑞斯特 RST20200D 凭借 200V/20A 的低损耗肖特基技术、保护环加固设计及 TO‑252 表贴封装，为需要高电压裕度、高电流密度与紧凑布局的工业电源系统提供了理想的整流与续流解决方案。
