RST13009DW

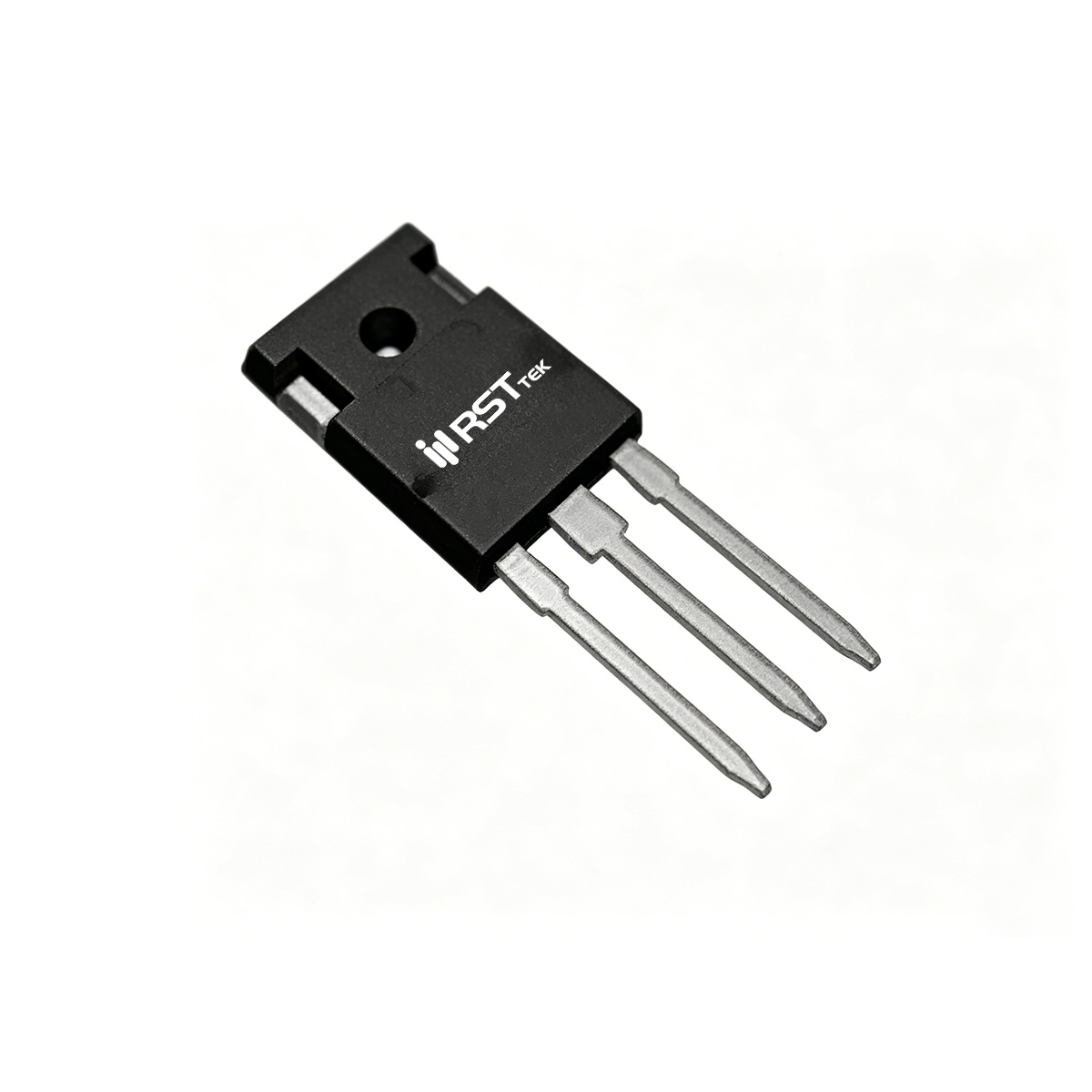

瑞斯特（RST）推出的RST13009DF、RST13009DA及RST13009DW是一款采用外延平面工艺制造的NPN型高压功率晶体管，具备700V的阻断电压能力和高达12A的集电极电流能力。该器件集电极-发射极维持电压VCEO(SUS) = 400V（最小值），集电极-发射极电压（VBE=-1.5V时）达700V，发射极-基极电压VEBO = 9V，使其能够安全应用于电子镇流器、电子变压器、开关电源等高电压、高电流场合。连续集电极电流IC = 12A（峰值24A），基极连续电流IB = 6A，满足大功率高压开关的需求。该系列提供三种封装选项：RST13009DF采用TO-220F全塑封绝缘封装，RST13009DA采用TO-220金属散热片封装，RST13009DW采用TO-247大功率封装，便于设计人员在散热能力、绝缘要求和安装尺寸之间灵活选择。在外壳温度25℃条件下，TO-247封装耗散功率高达80W，结温范围-40℃至150℃，结到外壳热阻低至1.55℃/W，为紧凑型高压大功率转换提供高性价比国产化选择。

RST13009系列击穿电压保证值：集电极-发射极维持电压VCEO(SUS) ≥ 400V（IC=10mA, IB=0）。关断态漏电流极低：在25℃时集电极截止电流ICEO小于1mA（VCE=额定值），在100℃时小于5mA，发射极截止电流IEBO在VEB=9V时小于1mA。直流电流增益hFE在IC=5A、VCE=5V条件下典型值为40，IC=8A时为30，确保重载下基极驱动余量。

饱和电压特性：VCE(sat) 在IC=5A、IB=1A时典型值1.0V，IC=8A、IB=1.6A时典型值1.5V，IC=12A、IB=3A时典型值3.0V，在较高电流下导通损耗可控。基极-发射极饱和电压VBE(sat)在IC=5A时典型值为1.2V，IC=8A时典型值为1.6V，便于驱动电路设计。高温（100℃）下饱和电压略有上升但仍在合理范围，保证了热工况下的性能一致性。

RST13009系列的特征频率 f_T 典型值为4MHz（IC=500mA, VCE=10V, f=1MHz），适用于中低频功率开关应用，如40kHz～100kHz的电子镇流器、反激式开关电源及电子变压器。输出电容C_ob典型值为180pF（VCB=10V, f=0.1MHz），在大电流开关应用中需注意其影响的额外损耗。开关时间参数在阻性负载条件下表现良好：在VCC=125V、IC=8A、IB1=IB2=1.6A条件下，延迟时间t_d典型值0.06μs，上升时间t_r典型值0.45μs，存储时间t_s典型值1.3μs，下降时间t_f典型值0.20μs。在电感负载钳位条件下（Vclamp=300V, IC=8A, Tc=100℃），存储时间典型值为0.92μs，交叉时间t_c典型值0.12μs，下降时间0.15μs，表明器件在高温高压开关应用中具有可接受的开关速度。器件具备完整的正向偏置安全工作区（FBSOA）和反向偏置开关安全工作区（RBSOA）曲线，尤其适用于反激式电源中需要承受漏感尖峰的应用。对于需要更高开关速度的设计，可通过优化基极驱动（如使用加速电容或负压关断）进一步降低存储时间。

基于700V高耐压、12A电流能力以及优化的开关特性，RST13009系列广泛适用于以下高压大功率电子领域：

设计注意事项：开关应用中，为确保低导通损耗，基极过驱动电流应满足IB ≥ IC/5～IC/10（例如IC=8A时IB≥0.8A）。为加速关断，推荐在基极与发射极之间并联肖特基二极管或电阻，并施加-2V～-5V的反偏电压。散热设计至关重要：TO-220封装需加装合适的散热片（建议热阻≤2℃/W），确保外壳温度不超过100℃；TO-247封装功率容量更高，可用于更高耗散场合。TO-220F全塑封封装热阻较高，需优先考虑降额使用或强制风冷。RST13009系列可pin-to-pin替代MJE13009、KSE13009等传统高压功率管，为照明电子和大功率开关电源提供高性价比国产化升级方案。
