RST043N85G

■ 器件概述与封装

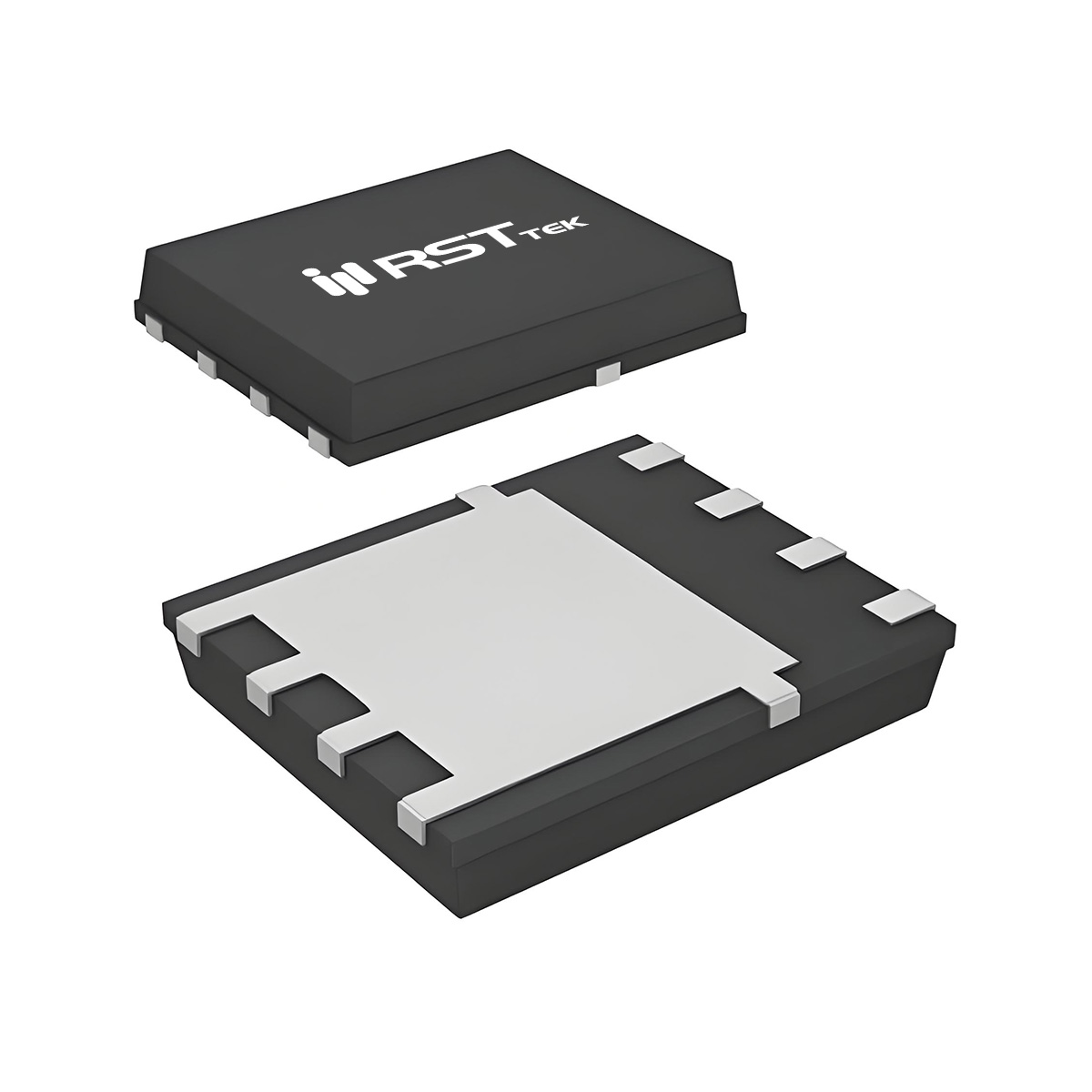

瑞斯特（RST）RST043N85G 是一款采用 PDFN5060-8L 超低封装寄生电感封装的 N 沟道功率MOSFET，基于 Split Gate Trench MOSFET 技术，具有极低的导通电阻和出色的散热性能，专为高功率密度 DC-DC 转换、同步整流和电源管理应用设计。该器件额定漏源电压 VDS = 85V，连续漏极电流 ID = 100A（Tc=25℃），脉冲电流 IDM = 400A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RST043N85G 经过 100% UIS 测试，具备极高的雪崩能量和鲁棒性。PDFN5060-8L 封装（5.0mm×6.0mm）具有极低的热阻和电气寄生参数，适合大电流、高频开关应用，同时满足 RoHS 环保要求。

■ 关键电气参数
RST043N85G 的导通电阻典型值仅为 4.3mΩ（VGS=10V, ID=100A），在 85V 耐压等级下达到了业界领先水平，可大幅降低导通损耗，提升系统效率。栅极阈值电压 VGS(th) 典型值约 2.5V（ID=250μA），兼容 5V/10V 驱动。动态参数方面，输入电容、输出电容和反向传输电容经过优化，栅极电荷 Qg 典型值较低，米勒电荷 Qgd 较小，使其在 100kHz~1MHz 的高频开关应用中具备出色的开关速度和极低的开关损耗。体二极管反向恢复特性优异，反向恢复时间短，在同步整流中可有效减少死区损耗。器件的高跨导特性保证了在大电流下的线性控制能力。

■ 热管理与可靠性设计
RST043N85G 在 Tc=25℃ 条件下最大耗散功率 PD = 107.8W，结到外壳热阻 RθJC = 1.16℃/W，结到环境热阻 RθJA = 60℃/W（表面贴装于 1in² FR-4 板，2oz 铜）。PDFN5060-8L 封装的底部大面积散热焊盘需可靠焊接至 PCB 铜箔，以发挥最佳散热性能。器件经过 100% UIS 测试，雪崩能量 EAS = 273.8mJ（L=0.4mH, IAS=37A），确保在极端感性负载条件下的可靠性。栅极电阻匹配良好，利于驱动。器件可承受 260℃ 回流焊，适合大批量生产。

■ 典型应用场景
RST043N85G 凭借 85V 耐压、100A 电流能力和 4.3mΩ 超低 RDS(on)，广泛适用于以下高功率密度应用：

• 同步整流：在 48V~72V 输入的 DC-DC 转换器中作为同步整流管，极低的导通电阻可显著降低损耗，提高效率。

• DC-DC 转换器：用于服务器、通信设备、GPU 核心供电等大电流 buck 转换器，支持高频率开关，减小磁性元件体积。

• 电源管理：在工业电源、电动工具、无人机等大功率系统中作为主开关或负载开关。

• 电机驱动：驱动大功率 BLDC 或直流有刷电机，提供大电流和快速开关能力。

• 电池保护：适用于高倍率锂电保护板，作为放电开关，具备高雪崩耐受能力。

瑞斯特 RST043N85G 以 PDFN5060-8L 封装提供 85V/100A 的极致性能，为高功率电源系统提供最高效的功率开关解决方案。
