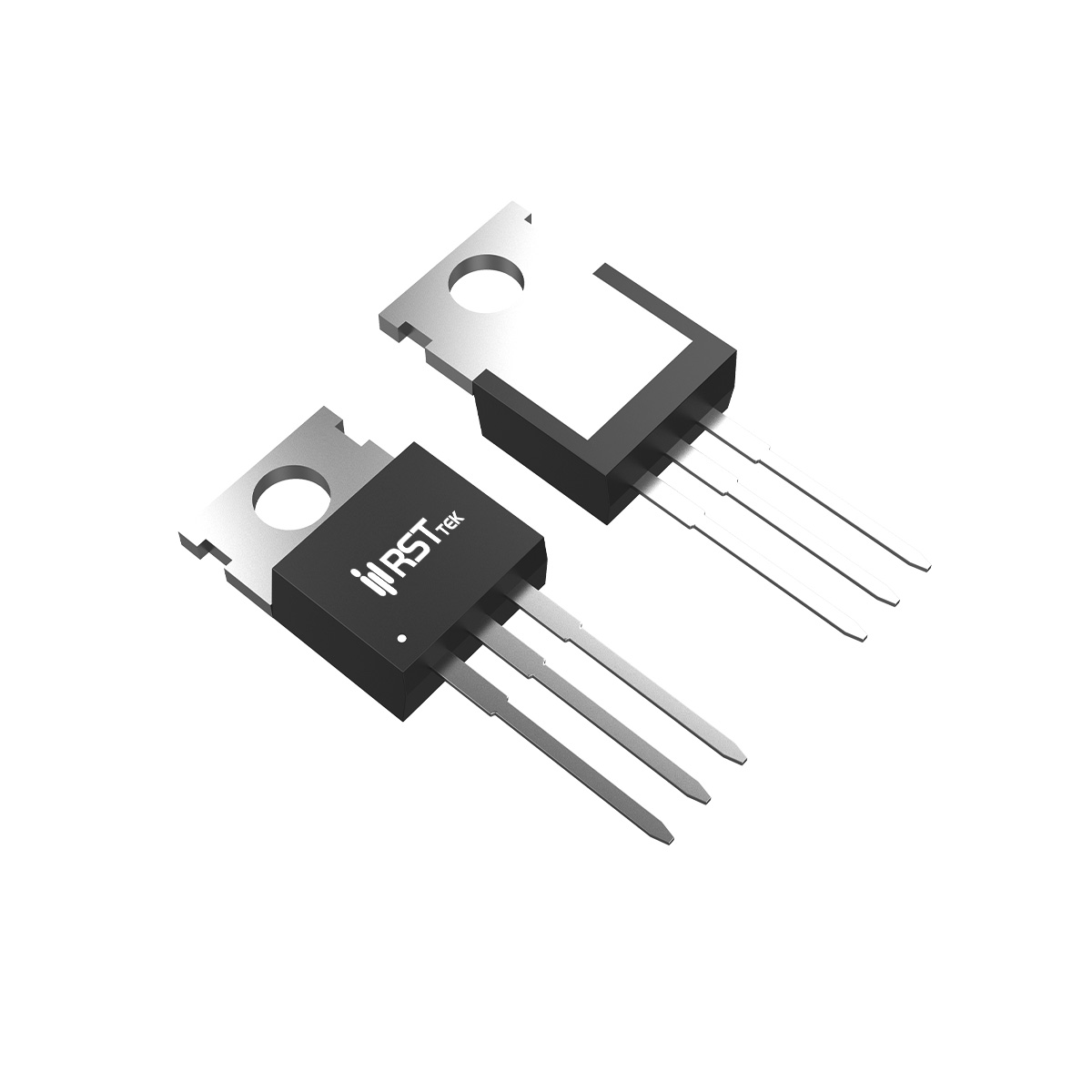

MBR6060A
MBR6060A 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- IF(AV)(A):
- 60
- VRRM(V):
- 60
- VF(V)典型值:
- 0.72
- IR<(uA):
- 50
- Cargo Status:
- 量产
- 封装:
- TO-220
1. 器件架构与传导机理
瑞斯特（RST）MBR6060A 系列肖特基势垒整流器采用双二极管共阴极结构，每管额定电流 30A，总输出能力高达 60A，专为 60V 耐压等级下的超高电压、超大电流、高频功率变换场景设计。基于多数载流子（电子）传导机制，器件反向恢复时间趋近于零，开关损耗极低，在 50kHz~500kHz 频率范围内均可实现高效率运行。内部集成增强型保护环（Guard Ring），有效抑制瞬态电压尖峰并改善边缘电场分布，显著提升抗浪涌与抗静电放电能力。芯片采用优化的势垒金属工艺，在 60V 耐压等级下实现了较低的正向压降与可控反向漏电流之间的平衡。MBR6060A 与业界主流 60A/60V 肖特基整流器引脚兼容，可无缝替换，为高压、超大功率开关电源、DC-DC 转换器及工业整流提供高性价比的国产化解决方案。
2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR6060A 每管正向压降典型值为 0.68V（IF=30A），最大值不超过 0.74V。该 VF 特性在 60V 耐压、60A 大电流肖特基中表现优异，使器件在 60A 满载时导通损耗得到有效控制，有助于提升超大功率电源的转换效率并减小散热系统体积。反向漏电流指标：额定反向电压 60V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 VRRM 为 60V，击穿电压 BV 保证值 60V（IC=0.5mA），适合 12V/24V/36V/48V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 IFSM 高达 500A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等极端瞬态条件。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：
VRRM (峰值重复反向电压) : 60 V
IF(AV) (总平均整流电流) : 60 A (每管 30 A，双管并联)
VF (正向压降 @30A, TJ=25℃) : 典型 0.68V / 最大 0.74V
IR (反向漏电流, VR=60V) : 25℃时 50 µA (典型) ; 125℃时 ≤6 mA
IFSM (浪涌峰值电流, 8.3ms) : 500 A
TJ, Tstg : -55℃ ~ +175℃
得益于极低存储电荷，该器件在反激、正激及推挽拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。500A 浪涌能力使其特别适用于超大容性负载或电网环境严苛的超高功率电源设计。
3. 封装体系与热管理特性
瑞斯特 MBR6060A 提供三种业界标准封装：TO-220（金属背板，便于外接散热片）、TO-220F（全塑封绝缘封装，无需绝缘垫片，简化装配）、以及 TO-263（D²PAK） 表面贴装封装，适用于自动化回流焊和高密度 PCB 布局。所有封装均符合 UL94V-0 阻燃等级，引脚可焊性满足 JEDEC 标准，耐受 260℃ / 10 秒焊接温度。供货形式包括 TO-220 / TO-220F 管装（50 支/管）及 TO-263 卷带（800 只/盘）。热设计方面，结至外壳热阻 RθJC（每个二极管 leg）典型值为 1.3℃/W（TO-220），当外壳温度 TC ≤110℃ 时，器件可安全输出 60A 总额定电流且结温不超过 175℃。推荐在高功率应用中采用导热硅脂并增大散热面积，充分利用 0.68V 低压降带来的热裕量。器件湿度敏感等级为 MSL-1，具备优良的抗腐蚀性能，适用于工业、通信及新能源等长期运行场景。
4. 典型应用场景与系统集成优势
凭借 60V/60A 的高压超大电流能力、较低正向压降及 500A 浪涌耐受度，MBR6060A 在以下超高功率领域具有突出应用价值：
• 超大功率开关电源次级整流 – 适用于 3kW~6kW 反激、正激、半桥或全桥拓扑的 12V/24V/36V/48V 输出级，如数据中心服务器电源、通信基站电源、工业电镀电源、大功率电池充电器及电解氢电源，显著提升满载效率并降低散热器尺寸。
• 大功率 DC-DC 转换器 – 在 48V 转 12V/24V 的降压模块、电信总线转换器中作为输出整流或续流二极管，较低 VF 减少导通损耗，适合 60A 级超高密度模块设计。
• 光伏逆变器与储能系统 – 超大功率光伏组串的旁路保护或防反二极管，60A 连续电流和 500A 浪涌能力可承受云遮或热斑瞬间冲击，防止组件损坏。
• 电动汽车直流充电桩与车载电源 – 在充电桩辅助电源、OBC 副边整流中，利用低 VF 和低热阻满足高温、高可靠性要求。
• 大功率电机驱动与变频器 – 在工业变频器、伺服驱动器的母线整流或续流电路中，吸收感性负载能量，保护功率模块。
设计注意事项：肖特基具有负温度系数，多管并联需注意均流（如采用独立散热或匹配）；在高温环境（TC >110℃）时需依据降额曲线降低输出电流；TO-220 封装应配合适当扭矩紧固于散热器；TO-263 封装需保证底部散热焊盘可靠连接至 PCB 铜箔区域以优化热传导。总体而言，瑞斯特 MBR6060A 以 60V/60A 的高规格、0.68V 较低 VF 和 500A 浪涌能力，成为高压超大电流整流领域的高性能国产化选择。
※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（TJ=25℃，除非特殊注明），与业界主流 60A/60V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
