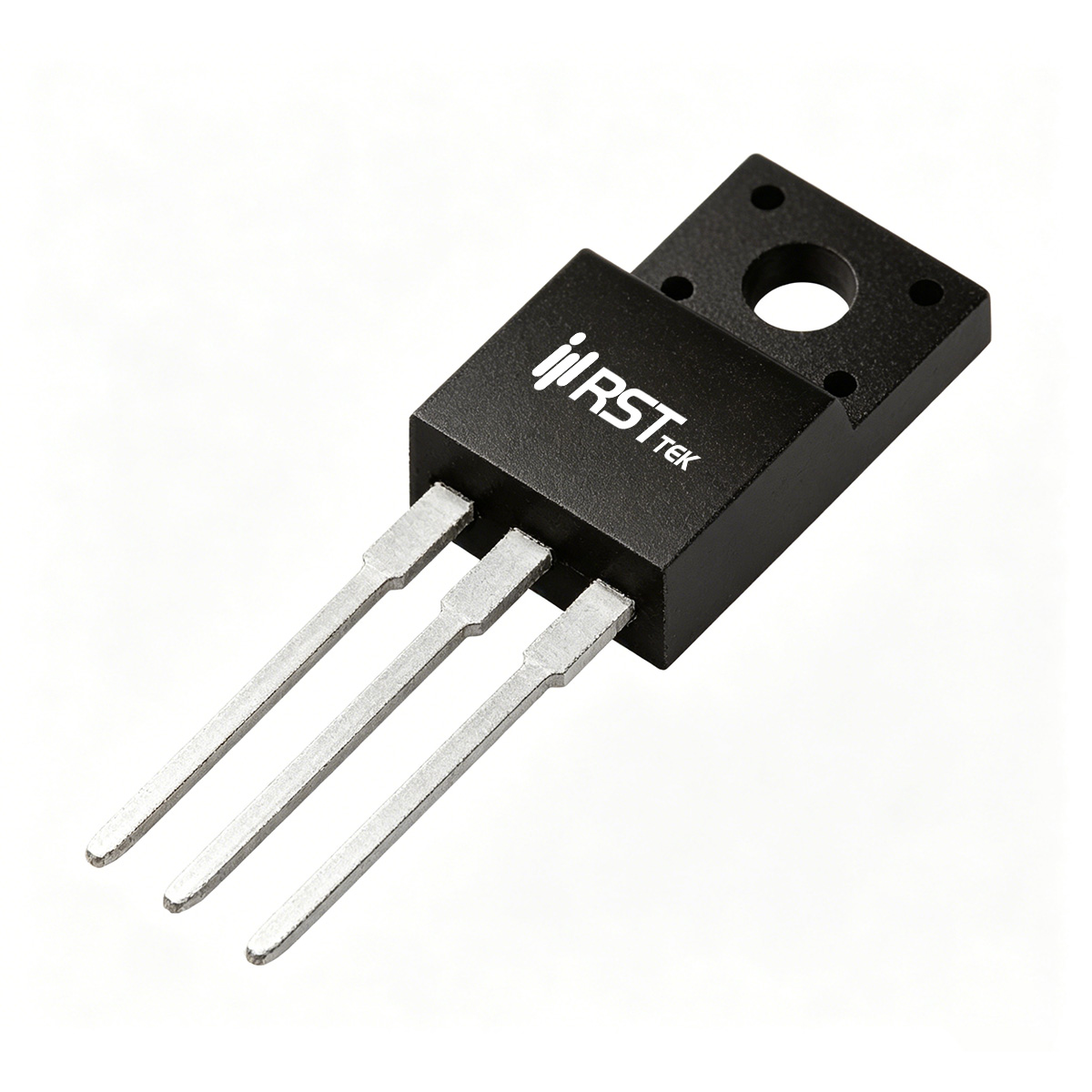

MBR6045F

1. 器件架构与全塑封绝缘优势
瑞斯特（RST）MBR6045F 系列肖特基势垒整流器采用双二极管共阴极结构，每管额定电流 30A，总输出能力高达 60A，专为 45V 耐压等级下的超大电流、高频功率变换场景设计。基于多数载流子（电子）传导机制，器件反向恢复时间趋近于零，开关损耗极低，在 50kHz~500kHz 频率范围内均可实现高效率运行。内部集成增强型保护环（Guard Ring），有效抑制瞬态电压尖峰并改善边缘电场分布，显著提升抗浪涌与抗静电放电能力。该型号采用 TO-220F 全塑封绝缘封装，塑封体将金属基板与外部完全电气隔离，无需额外使用绝缘垫片和导热绝缘膜，可直接安装于接地散热器上而无短路风险，极大简化系统装配并提升安全爬电距离。芯片采用低势垒金属工艺，在 45V 耐压等级下实现了 0.57V（典型值）的超低正向压降，特别适用于对绝缘耐压有严格要求的高功率工业电源、通信设备及新能源应用。

2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR6045F 每管正向压降典型值低至 0.57V（I_F=30A），最大值不超过 0.62V。该超低 VF 特性使器件在 60A 满载时导通损耗显著降低，有助于提升超大功率电源的转换效率并减小散热系统体积。反向漏电流指标：额定反向电压 45V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 V_RRM 为 45V，击穿电压 BV 保证值 45V（I_C=0.5mA），适合 12V/24V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 I_FSM 高达 500A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等极端瞬态条件。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：

得益于极低存储电荷，该器件在反激、正激及推挽拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。500A 浪涌能力使其特别适用于超大容性负载或电网环境严苛的超高功率电源设计。

3. 热管理特性与封装可靠性
MBR6045F 采用的 TO-220F 全塑封封装，整体模塑环氧树脂符合 UL94V-0 阻燃等级，引脚镀锡可焊性优良，支持 260℃ / 10 秒波峰焊或手工焊。其绝缘耐压能力（典型值 >2.5kV）使之无需额外绝缘垫片，直接利用导热硅脂贴合散热片，降低装配成本并提高系统安全性。热特性方面，由于绝缘层的存在，结至外壳热阻 RθJC（每个二极管 leg）典型值为 2.2℃/W，相比非绝缘 TO-220 略高，但仍保证在外壳温度 T_C ≤105℃ 时，器件可安全输出 60A 总额定电流且结温不超过 175℃。推荐在强制风冷或大铜箔散热条件下应用，充分利用 0.57V 超低压降带来的热裕量。器件湿度敏感等级为 MSL-1，具备优良的抗腐蚀性能，适应严苛的储存与回流焊工艺。供货形式为 50 支/管装，方便自动化生产插入。相比 TO-220 需要额外绝缘片，TO-220F 简化了热设计流程并提升 EMI 一致性，尤其适合大功率密度适配器、超大功率充电器及工业开关电源。

4. 典型应用场景与系统集成优势
凭借 45V/60A 的超高电流能力、极低正向压降、500A 浪涌耐受度以及 TO-220F 全塑封绝缘便利性，MBR6045F 在以下超高功率领域具有突出应用价值：
• 超大功率开关电源次级整流 – 适用于 3kW 以上反激、正激、半桥或全桥拓扑的 12V/24V 输出级，如数据中心服务器电源、通信基站电源、工业电镀电源、大功率电池充电器及电解氢电源，简化绝缘处理并显著提升满载效率。
• 大功率 DC-DC 转换器 – 在 48V 转 12V/24V 的降压模块、电信总线转换器中作为输出整流或续流二极管，极低 VF 减少导通损耗，配合 TO-220F 绝缘封装降低系统漏电风险。
• 光伏逆变器与储能系统 – 超大功率光伏组串的旁路保护或防反二极管，60A 连续电流和 500A 浪涌能力可承受云遮或热斑瞬间冲击，防止组件损坏。
• 电动汽车直流充电桩与车载电源 – 在充电桩辅助电源、OBC 副边整流中，利用低 VF 和低热阻满足高温、高可靠性要求。
• 大功率电机驱动与变频器 – 在工业变频器、伺服驱动器的母线整流或续流电路中，吸收感性负载能量，保护功率模块。
设计注意事项：肖特基具有负温度系数，多管并联需注意均流（如采用独立散热或匹配）；在高温环境（T_C >105℃）时需依据降额曲线降低输出电流；TO-220F 安装时建议使用带弹簧垫片的螺钉固定于散热器，并确保接触面平整、涂抹导热硅脂以降低热阻。总体而言，瑞斯特 MBR6045F 结合了 45V/60A 的超高规格、0.57V 极低 VF 和 TO-220F 一体绝缘便利性，为超大电流、高可靠性整流应用提供理想的国产化解决方案。

※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（T_J=25℃，除非特殊注明），与业界主流 60A/45V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
