MBR60150Q

■ 器件架构与极限功率封装

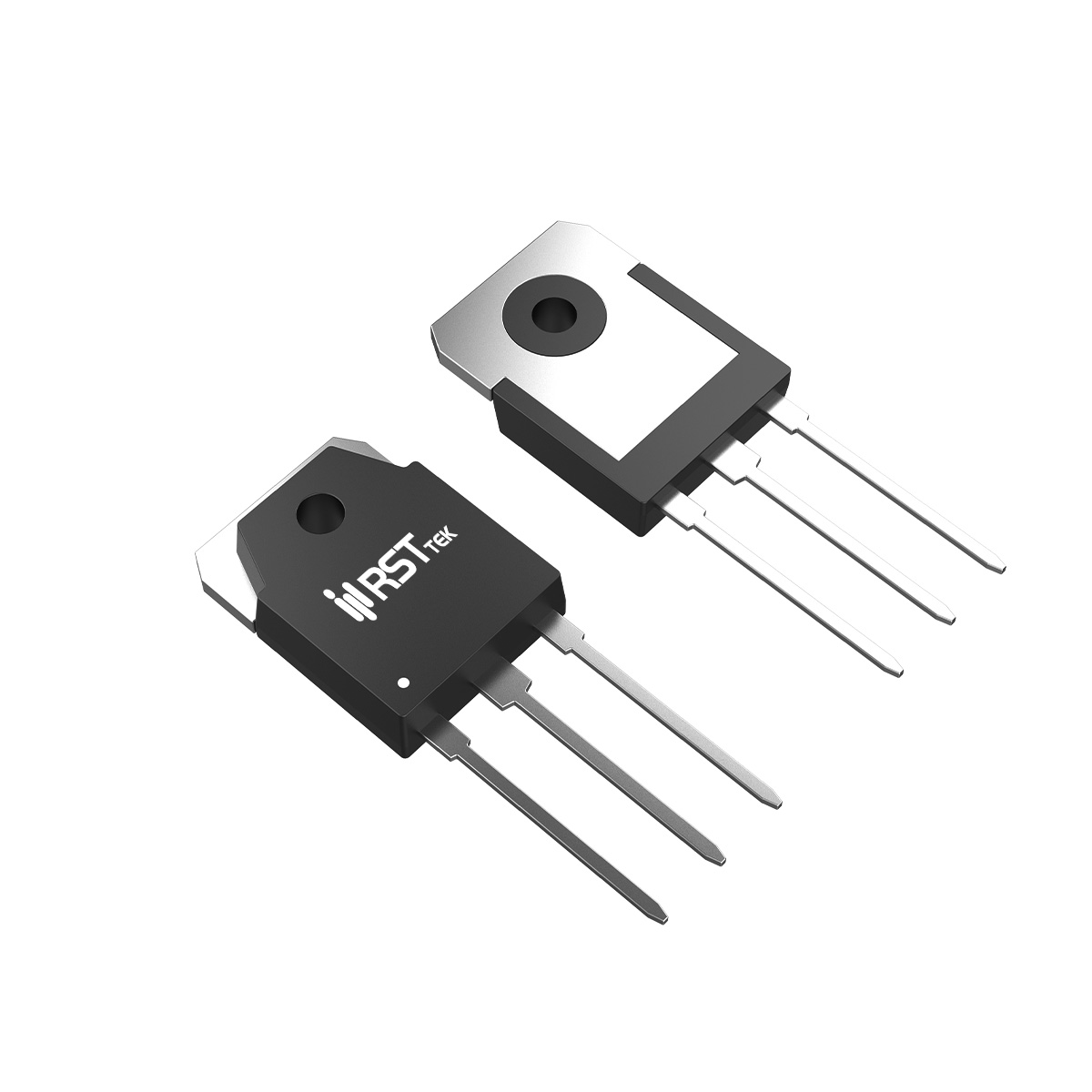

瑞斯特（RST）MBR60150Q 是一款面向超高电压、超大电流功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流高达 60A（每管脚 30A），反向重复峰值电压 VRRM = 150V。该电压等级为 48V~72V 母线系统、工业电源及高压电池化成设备提供充足安全裕度。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。MBR60150Q 采用 TO-3PB 增强型超大封装（亦称 TO-3P 或 TO-247 兼容尺寸），相比 TO‑220/TO‑263 提供极大的金属基板面积和更高的安装扭矩容限，典型结到外壳热阻 RθJC 低于 1℃/W，可轻松适配大型散热器或水冷板，支持连续 60A 满载工作。主要极限参数：非重复峰值浪涌电流 IFSM = 500A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为严苛工业环境提供极致安全边际。

■ 低正向压降与高温漏电流控制
MBR60150Q 在 60A 总电流能力下实现了优异的导通损耗平衡。在 IF = 30A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.88V，最大值不超过 0.92V，相比传统 150V/30A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并大幅减小散热需求。反向漏电流 IR 在 VR = 150V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，避免热失控风险。击穿电压 BV ≥ 150V（IC=0.5mA），确保器件在电压尖峰工况下稳定工作。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。设计者可参考数据手册中的典型特性曲线进行精确的损耗估算。

■ 热设计：极低热阻与超高浪涌耐受
MBR60150Q 的 TO-3PB 封装专为工业级极限功率应用优化。其外露金属基板面积约为 TO‑220 的三倍，可焊接或通过导热脂与大型散热器紧密耦合，典型结到外壳热阻 RθJC ≤ 1℃/W，较标准 TO‑220 提升 60% 以上散热效率。在强制风冷或水冷条件下，可以稳定承载 60A 连续工作；自然冷却时搭配 70mm×70mm×35mm 以上散热片，每管脚可持续输出 30A。浪涌电流额定 500A 确保器件在输入浪涌、电机启动或大电容充电时保持极高的稳健性，为工业设备提供无与伦比的抗冲击能力。设计者应参考正向电流降额曲线，在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流或双路独立输出，节省并联器件数量。TO‑3PB 的安装孔兼容标准 TO‑247 布局，便于替换升级，极大增强系统功率密度和可靠性。

■ 主要应用领域
基于 150V 耐压、60A 载流能力、0.88V 低 VF 及 500A 超高浪涌耐受特性，MBR60150Q 适用于以下极限大功率场景：
① 超大功率工业开关电源次级整流 – 适用于 48V/72V 输出的通信基站电源、服务器冗余电源、激光电源，TO‑3PB 封装配合大型散热器可轻松处理 60A 连续电流。
② 大容量电池化成与老化设备 – 在电池充放电回路中作为输出整流或防反灌二极管，低 VF 降低发热，60A 能力支持多通道并联，超大封装便于水冷板安装。
③ 电镀电源与电解整流设备 – 用于低电压（24V~48V）超大电流场合，单器件 60A 能力大幅减少并联数量，极低热阻显著降低系统散热压力。
④ 电动汽车直流快充模块与高压 DCDC – 用于 48V~150V 母线整流，宽结温范围适应户外严苛环境，TO‑3PB 大封装适配车规级散热设计。
⑤ 高频逆变焊机与等离子切割机 – 在输出整流级中应对峰值电流冲击，500A 浪涌能力保证焊接引弧稳定。
⑥ 大功率电机驱动与牵引变频器 – 在轨道交通、矿山机械的续流电路中提供极致浪涌耐受能力和长期可靠性，TO‑3PB 封装便于现场维护和更换。综上，瑞斯特 MBR60150Q 凭借 60A/150V 的低损耗肖特基技术、保护环加固设计及 TO‑3PB 极限功率封装，为需要超高电压裕度、极限电流密度、高效散热与工业级可靠性的中高压大功率系统提供了理想的整流与续流解决方案。
