MBR40200W

■ 器件架构与极限功率封装

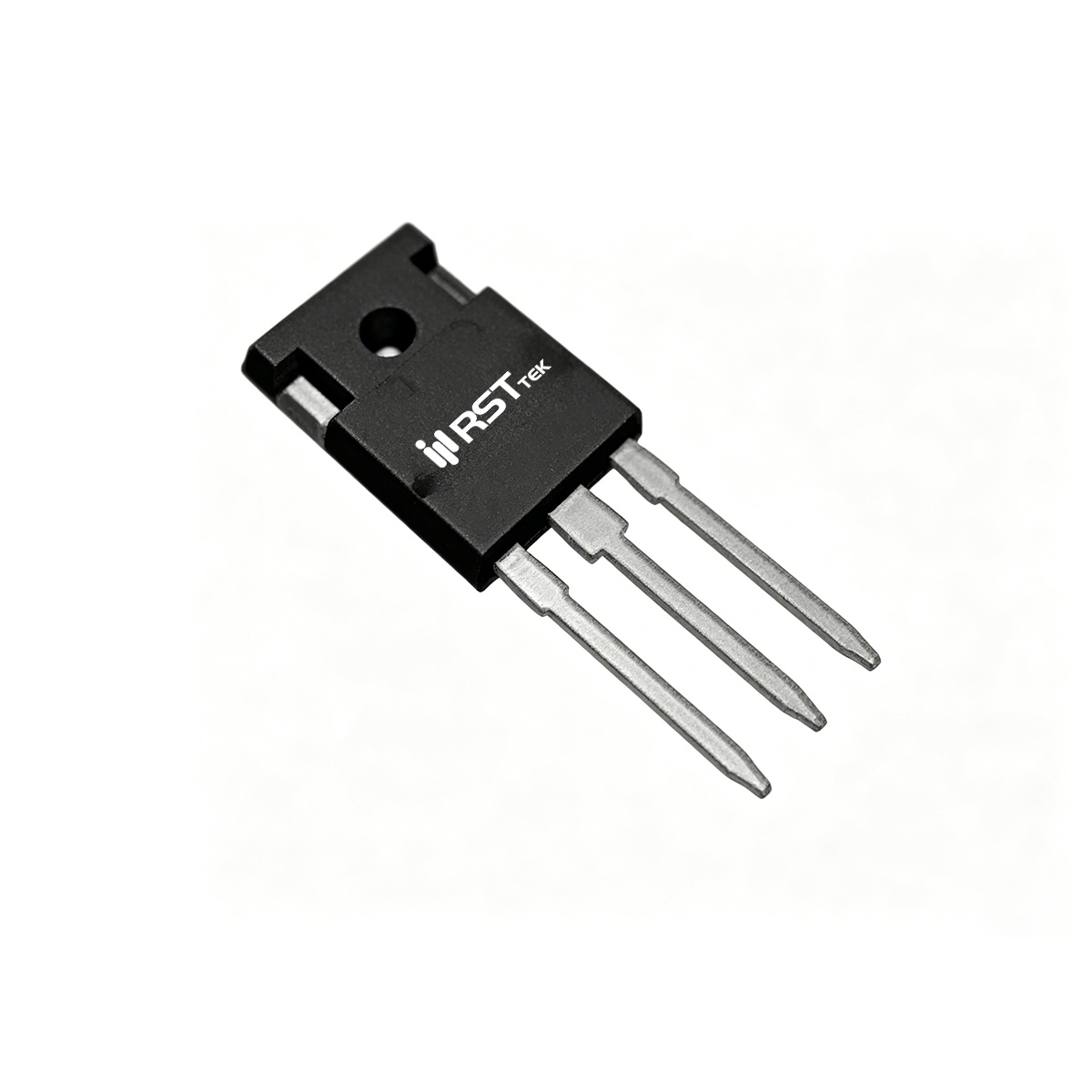

瑞斯特（RST）MBR40200W 是一款面向超高电压、超大电流功率转换的肖特基势垒整流器，采用共阴极双二极管配置，总平均整流输出电流高达 40A（每管脚 20A），反向重复峰值电压 VRRM = 200V。该电压等级为 110V~150V 高压母线系统、工业电源及服务器电源提供充足安全裕度。器件内部集成保护环结构（Guard ring），有效提升瞬态电压耐受能力和抗静电放电性能，抑制高温下反向漏电流漂移，增强长期可靠性。MBR40200W 采用 TO-247S 增强型大封装，相比 TO‑220/TO‑263 提供更大的金属基板面积和更高的安装扭矩容限，可显著降低结到外壳热阻，适配大型散热器，支持连续 40A 满载工作。主要极限参数：非重复峰值浪涌电流 IFSM = 400A (8.3ms 正弦半波)，结温范围 -55℃ ~ +175℃，为严苛工业环境提供极致安全边际。

■ 低正向压降与高温漏电流控制
MBR40200W 在 40A 总电流能力下实现了优异的导通损耗平衡。在 IF = 20A（每管脚），结温 25℃ 条件下，正向压降 VF 典型值仅 0.90V，最大值不超过 0.95V，相比传统 200V/20A 肖特基管显著降低导通损耗，有助于提升大功率电源转换效率并大幅减小散热需求。反向漏电流 IR 在 VR = 200V、25℃ 时典型值为 50μA；即使在 125℃ 高温条件下，最大漏电流控制在 6mA 以内，确保高温工况稳定性。击穿电压 BV ≥ 200V（IC=0.5mA），提供充足电压裕度。由于采用多数载流子传导机制，器件存储电荷极低，反向恢复时间可忽略不计（纳秒级），使其特别适用于高频开关拓扑（>100 kHz），在 CCM 模式 PFC、同步整流续流等应用中显著降低开关损耗和电磁干扰。结合 TO‑247S 的低热阻特性，可在高频率下持续承载 40A 电流。

■ 热设计：极低热阻与超高浪涌耐受
MBR40200W 的 TO-247S 封装专为极限功率应用优化。其外露金属基板面积约为 TO‑220 的两倍，可焊接或通过导热脂与大型散热器紧密耦合，典型结到外壳热阻 RθJC 低于 1.5℃/W（每二极管），较标准 TO‑220 提升 40% 以上散热效率。在强制风冷或水冷条件下，可以稳定承载 40A 连续工作；自然冷却时搭配 50mm×50mm×25mm 以上散热片，每管脚可持续输出 20A。浪涌电流额定 400A 确保器件在输入浪涌、电机启动或大电容充电时保持极高的稳健性，为工业设备提供无与伦比的抗冲击能力。设计者应参考正向电流降额曲线，在环境温度升高时适当降低输出电流，确保结温不超过 175℃。共阴极内部连接使得单个封装即可实现全波整流或双路独立输出，节省并联器件数量。TO‑247S 的安装孔兼容标准 TO‑247 布局，便于替换升级，极大增强系统功率密度。

■ 主要应用领域
基于 200V 耐压、40A 载流能力、低 VF 及 400A 超高浪涌耐受特性，MBR40200W 适用于以下高端大功率场景：
① 高压工业开关电源次级整流 – 适用于 110V~150V 输出的通信基站电源、服务器冗余电源、激光电源，低导通压降结合高电流能力提升整体效率。
② 电动汽车直流快充模块与高压 DCDC – 用于 200V 级母线整流，宽结温范围适应户外严苛环境，大封装利于散热器设计。
③ 大容量电池化成与老化设备 – 在电池充放电回路中作为输出整流或防反灌二极管，低 VF 降低发热，TO‑247S 便于大型散热器安装。
④ 电镀电源与电解整流设备 – 用于低电压超大电流场合，40A 能力减少并联数量，超低热阻降低系统散热压力。
⑤ 高频逆变焊机与等离子切割机 – 在输出整流级中应对峰值电流冲击，400A 浪涌能力保证焊接引弧稳定。
⑥ 大功率电机驱动与牵引变频器 – 在工业电机驱动器中作为续流二极管，提供极高浪涌耐受能力。综上，瑞斯特 MBR40200W 凭借 40A/200V 的低损耗肖特基技术、保护环加固设计及 TO‑247S 超大封装，为需要极致电压裕度、高电流密度、高效散热与超高可靠性的高压大功率电源系统提供了理想的整流与续流解决方案。
