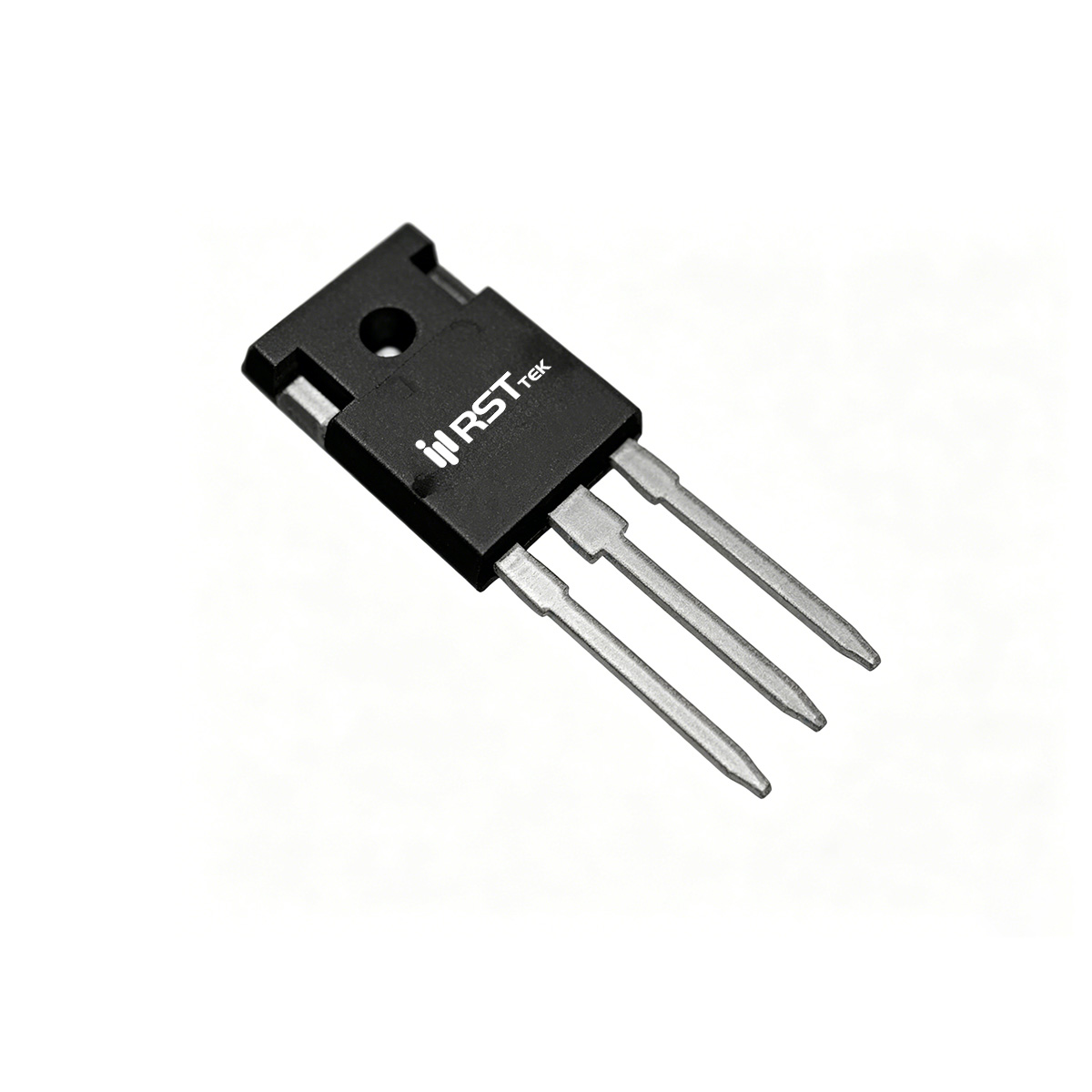

MBR3060W
MBR3060W 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- IF(AV)(A):
- 30
- VRRM(V):
- 60
- VF(V)典型值:
- 0.72
- IR<(uA):
- 50
- Cargo Status:
- 量产,需要起订量
- 封装:
- TO-247S
1. 器件架构与 TO‑247S 大封装优势
瑞斯特（RST）MBR3060W 系列肖特基势垒整流器采用双二极管共阴极结构，每管额定电流 15A，总输出能力高达 30A，专为 60V 耐压等级下的高功率、高频功率变换场景设计。基于多数载流子（电子）传导机制，器件反向恢复时间接近零，开关损耗极低，在 50kHz~500kHz 频率范围内均可保持高效率。内部集成保护环（Guard Ring），有效抑制瞬态电压尖峰并增强边缘电场耐受能力，显著提升抗浪涌与抗静电放电可靠性。该型号采用 TO‑247S 大尺寸封装，具有更大的散热基板面积和优化的内部引线框架，结至外壳热阻（RθJC）典型值低至 1.5℃/W，相比 TO‑220 封装提升约 30% 的散热能力。TO‑247S 封装引脚间距更宽，适合大电流 PCB 走线或飞线连接，降低线路寄生电阻，且满足 UL94V‑0 阻燃等级，引脚可焊性符合 JEDEC 标准，支持 260℃ / 10 秒焊接温度，供货形式为 30 支/管装，便于高功率电源的自动化生产与热设计集成。
2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR3060W 每管正向压降典型值为 0.72V（IF=15A），最大值不超过 0.75V。该 VF 特性在 60V 耐压肖特基中表现优异，使器件在 30A 满载时导通损耗得到有效控制，有助于提升大功率电源的转换效率并减小散热器尺寸。反向漏电流指标：额定反向电压 60V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 VRRM 为 60V，击穿电压 BV 保证值 60V（IC=0.5mA），适合 12V/24V/36V/48V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 IFSM 高达 300A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等瞬态过电流。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：
VRRM (峰值重复反向电压) : 60 V
IF(AV) (总平均整流电流) : 30 A (每管 15 A，双管并联)
VF (正向压降 @15A, TJ=25℃) : 典型 0.72V / 最大 0.75V
IR (反向漏电流, VR=60V) : 25℃时 50 µA (典型) ; 125℃时 ≤6 mA
IFSM (浪涌峰值电流, 8.3ms) : 300 A
TJ, Tstg : -55℃ ~ +175℃
得益于极低存储电荷，该器件在反激、正激及推挽拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。300A 浪涌能力使其特别适用于容性负载较大或电网环境严苛的大功率电源设计。
3. 热管理特性与系统集成优势
MBR3060W 的核心优势在于 TO‑247S 封装带来的卓越热性能。其结至外壳热阻（每个二极管 leg）典型值仅为 1.5℃/W，当外壳温度 TC ≤115℃ 时，器件可安全输出 30A 总额定电流且结温不超过 175℃，相比 TO‑220 封装允许更高的工作壳温或更大输出电流。推荐在高功率应用中采用带弹簧垫片的 M3 螺钉将 TO‑247S 紧固于平坦的散热器上，并涂抹优质导热硅脂以最小化接触热阻。器件湿度敏感等级为 MSL-1，具备优良的抗腐蚀性能，适用于高可靠性工业、通信及新能源场景。由于 TO‑247S 封装具有更大的爬电距离和电气间隙，在高压隔离应用中更具安全性。此外，该封装与业界标准 TO‑247 系列引脚兼容，可无缝替换现有设计，无需修改 PCB 布局，为设计升级提供便利。
4. 典型应用场景与系统集成建议
凭借 60V/30A 的高电流能力、较低正向压降、300A 浪涌耐受度以及 TO‑247S 封装的低热阻特性，MBR3060W 特别适用于以下高功率领域：
• 大功率开关电源次级整流 – 适用于 1kW 以上反激、正激、半桥或全桥拓扑的 12V/24V/36V/48V 输出级，如通信电源、服务器电源、工业电焊机电源及大功率电池充电器，显著提升满载效率并简化散热设计。
• 大功率 DC-DC 转换器 – 在 48V 转 12V/24V 的降压模块、光伏优化器及储能系统中作为输出整流或续流二极管，较低 VF 减少导通损耗，配合 TO‑247S 低热阻实现更高功率密度。
• 光伏逆变器与组串式旁路保护 – 大功率光伏组串的旁路二极管或防反二极管，30A 连续电流和 300A 浪涌能力可承受云遮或热斑瞬间冲击，防止组件损坏。
• 电动汽车充电桩与车载电源 – 在直流充电桩的辅助电源模块、OBC 副边整流中，利用低热阻封装满足高温、振动及长寿命要求。
• 大功率电机驱动与变频器 – 在工业变频器、伺服驱动器的母线整流或续流电路中，吸收感性负载能量，保护功率模块。
设计注意事项：肖特基具有负温度系数，多管并联需注意均流（如采用独立散热或匹配）；在高温环境（TC >115℃）时需依据降额曲线降低输出电流；TO‑247S 安装扭矩建议控制在 0.8~1.2 N·m，避免损坏塑封体。总体而言，瑞斯特 MBR3060W 结合了 60V/30A 优良电气性能与 TO‑247S 大封装低热阻优势，为高功率、高可靠性整流应用提供理想的国产化解决方案。
※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（TJ=25℃，除非特殊注明），与业界主流 30A/60V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
